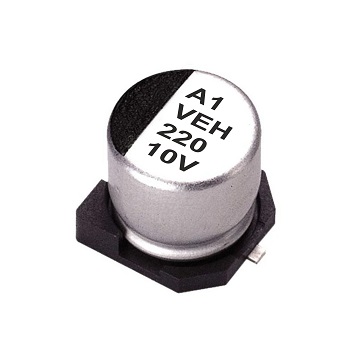

VEH серия:
конденсаторы электролитические алюминиевые +105°C, для поверхностного монтажа неполярные

конденсаторы электролитические алюминиевые, конденсатор электролитический алюминиевый

ОСОБЕННОСТИ

  • Срок службы при температуре 105°C 2000 часов для ØD4...10 мм
  • Вертикальный миниатюрный чип
  • Низкое сопротивление
  • Предназначены для поверхностного монтажа высокой плотности
  • Соответствие RoHS

    конденсаторы электролитические алюминиевые, конденсатор электролитический алюминиевыйконденсаторы электролитические алюминиевые, конденсатор электролитический алюминиевый
  •

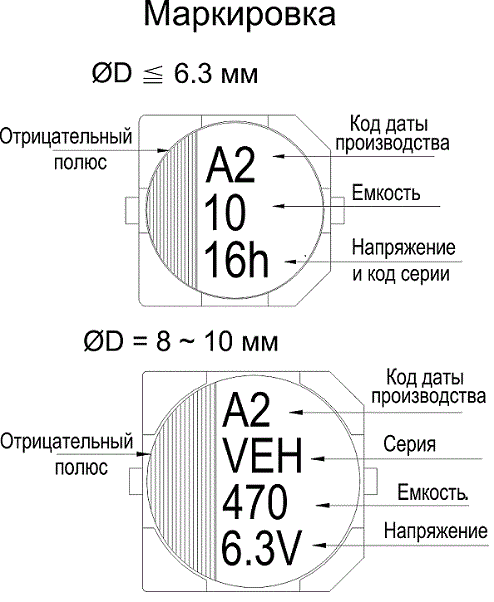

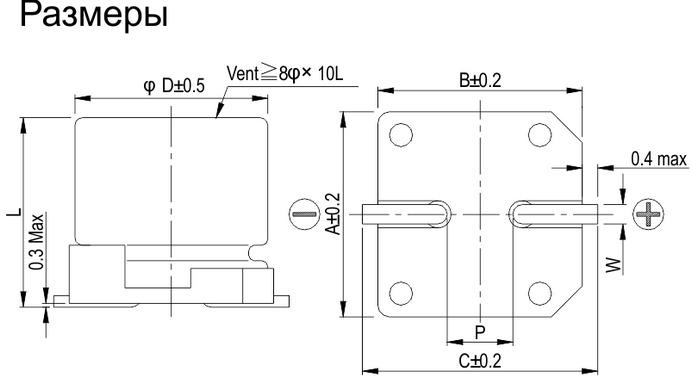

    ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ

    ØD L A B C W P ± 0,2
    4 5,7 ± 0,3 4,3 4,3 5,1 0,5 ~ 0,8 1
    5 5,7 ± 0,3 5,3 5,3 5,9 0,5 ~ 0,8 1,5
    6,3 5,7 ± 0,3 6,6 6,6 7,2 0,5 ~ 0,8 2
    8 10 ± 0,5 8,4 8,4 9 0,7 ~ 1,1 3,1
    10 10 ± 0,5 10,4 10,4 11 0,7 ~ 1,3 4,7

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Параметр Значение
    Диапазон температур -55°C~ +105°C
    Допустимое отклонение емкостей ±20%
    Ток утечки при 20°C I = 0.01CV или 3 (мкА) который выше (после 2 минут), где: C= номинальная емкость (мкФ), V = номинальное постоянное рабочее напряжение (В)
    Tanδ при 20°C
    Номинальное напряжение, В 6,3 10 16 25 35 50
    Tanδ (max) 0,3 0,26 0,22 0,16 0,13 0,13
    Низкотемпературные характеристики
    Номинальное напряжение, В 6,3 10 16 25 35 50
    Импеданс Z(-25°C)/Z(+20°C) 4 3 2 2 2 2
    Z(-55°C)/Z(+20°C) 10 7 5 3 3 3
    Выносливость (полярность инвертируется каждые 250 часов)
    Время теста 2,000 часов
    Изменение емкости в пределах ±25% начального значения для ØD ≤ 6.3 mm; в пределах ±20% начального значения для ØD ≥ 8 mm
    Tanδ Менее 200% указанного значения
    Ток утечки в пределах указанного значения
    * Вышеуказанные спецификации должны иметь место, когда конденсаторы будут восстановлены до температуры 20°C после номинального напряжения примененного в течении 2000 часов при 105°C.
    Ресурс
    Время теста 1,000 часов
    Изменение емкости в пределах ±25% начального значения для ØD ≤ 6.3 мм; в пределах ±20% начального значения для ØD ≥ 8 мм
    Tanδ Менее 200% указанного значения
    Ток утечки в пределах указанного значения
    * Вышеуказанные спецификации должны иметь место, когда конденсаторы будут восстановлены до температуры 20°C после номинального напряжения примененного в течении 1000 часов при 105°C.
    Ток пульсаций и множитель частоты
    Частота (Гц) 50, 60 120 1k 10k up
    Множитель 0,64 0,8 0,93 1

    ГАБАРИТНЫЕ РАЗМЕРЫ

    Емкость, мкФ 6,3V (0J) 10V (1A) 16V (1C) 25V (1E) 35V (1V) 50V (1H)
    ØDxL Imp, mA ØDxL Imp, mA ØDxL Imp, mA ØDxL Imp, mA ØDxL Imp, mA ØDxL Imp, mA
    3,3 3R3                               4x5,7 5 30
    4,7 4R7                   4x5,7 3,2 65 4x5,7 3,2 65 4x5,7 5 30
    10,0 100             4x5,7 3,2 65 5x5,7 1,5 110 5x5,7 1,5 110 5x5,7 3 50
    22,0 220       4x5,7 3,2 65 5x5,7 1,5 110 6,3x5,7 0,85 170 6,3x5,7 0,85 170 6,3x5,7 2 70
    33,0 330 4x5,7 3,2 65 5x5,7 1,5 110 6,3x5,7 0,85 170 6,3x5,7 0,85 170 6,3x5,7 0,85 170 8x10 0,6 300
    47,0 470 5x5,7 1,5 110 6,3x5,7 0,85 170 6,3x5,7 0,85 170 6,3x5,7 0,85 170 8x10 0,45 450 8x10 0,6 300
    100,0 101 6,3x5,7 0,85 170 6,3x5,7 0,85 170 8x10 0,45 450 8x10 0,45 450 8x10 0,45 450 8x10 0,6 300
    150,0 151 6,3x5,7 0,85 170 6,3x5,7 0,85 170 8x10 0,45 450 8x10 0,45 450 8x10 0,45 450 10x10 0,3 500
    220,0 221 6,3x5,7 0,85 170 8x10 0,45 450 8x10 0,45 450 8x10 0,45 450 10x10 0,25 670
    220,0 221                   10x10 0,25 670
    330,0 331 8x10 0,45 450 8x10 0,45 450 8x10 0,45 450 10x10 0,25 670
    470,0 471 8x10 0,45 450 8x10 0,45 450 10x10 0,25 670
    820,0 821 10x10 0,25 670 10x10 0,25 670
    1 000,0 102 10x10 0,25 670
