Конденсаторы >> Конденсаторы алюминиевые электролитические для поверхностного (SMD) монтажа

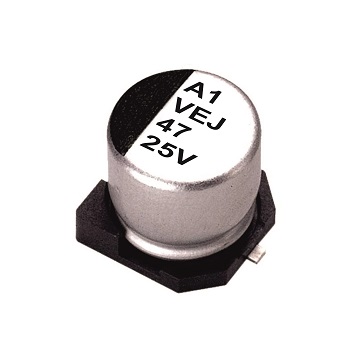

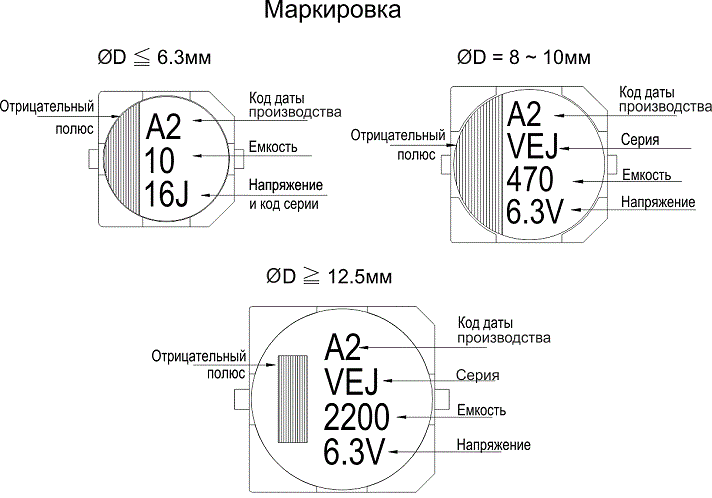

VEJ серия:
конденсаторы электролитические алюминиевые +105°C, для поверхностного монтажа широкого применения

конденсаторы электролитические алюминиевые, конденсатор электролитический алюминиевый

ОСОБЕННОСТИ

  • Срок службы 2000 часов при температуре 105°C для ØD4...18 мм
  • Предназначены для поверхностного монтажа высокой плотности
  • Соответствие RoHS

  • конденсаторы электролитические алюминиевые, конденсатор электролитический алюминиевый

    конденсаторы электролитические алюминиевые, конденсатор электролитический алюминиевый

  •

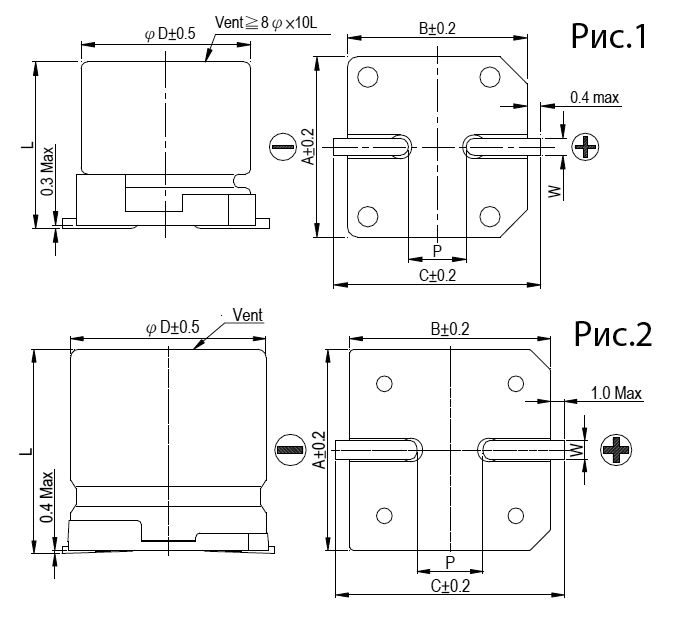

    ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ

    ØD L A B C W P±0,2 Fig,No,
    4 5,7±0,3 4,3 4,3 5,1 0,5~0,8 1 1
    5 5,7±0,3 5,3 5,3 5,9 0,5~0,8 1,5 1
    6,3 5,7±0,3 6,6 6,6 7,2 0,5~0,8 2 1
    6,3 7,7±0,3 6,6 6,6 7,2 0,5~0,8 2 1
    8 6,5±0,3 8,4 8,4 9 0,5~0,8 2,3 1
    8 10±0,5 8,4 8,4 9 0,7~1,1 3,1 1
    10 7,7±0,3 10,4 10,4 11 0,7~1,3 4,7 1
    10 10±0,5 10,4 10,4 11 0,7~1,3 4,7 1
    12,5 13,5±0,5 13 13 13,7 1,1~1,4 4,4 2
    12,5 16±0,5 13 13 13,7 1,1~1,4 4,4 2
    16 16,5±0,5 17 17 18 1,1~1,4 6,4 2
    16 21,5±0,5 17 17 18 1,1~1,4 6,4 2
    18 16,5±0,5 19 19 20 1,1~1,4 6,4 2
    18 21,5±0,5 19 19 20 1,1~1,4 6,4 2

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Параметр Значение
    Диапазон температур
    6,3 ~ 100V 160 ~ 450V
    -55°C ~ +105°C -40°C ~ +105°C
    Допустимое отклонение емкостей ±20%
    Ток утечки при 20°C
    Номинальное напряжение, В 6,3 ~ 100V 160 ~ 450V
    Время после 2 минут после 5 минут
    Размер корпуса 4 ~ 10Ø 12,5 ~ 18Ø 12,5 ~ 18Ø
    Ток утечки I = 0,01CV or 3µA, который больше I = 0,03CV or 4µA, который больше I = 0,04CV + 100µA
    где: C= номинальная емкость (мкФ), V = номинальное постоянное рабочее напряжение (В)
    Tanδ при 20°C
    Номинальное напряжение, В 6,3 10 16 25 35 50 63 100 160 ~ 250 400 ~ 450
    4 ~ 10Ø 0,45 0,35 0,28 0,18 0,16 0,14 0,12 0,12 - -
    12,5 ~ 18Ø 0,4 0,38 0,34 0,26 0,22 0,18 0,14 0,1 0,2 0,25
    На каждые последующие 1000µF добавить коэффициент 0,02
    Низкотемпературные характеристики
    Номинальное напряжение, В 6,3 10 16 25 35 50 63 100 160 ~ 250 400 ~ 450
    Импеданс Z(-25°C) /Z(+20°C) ØD<12.5 4 4 3 2 2 2 2 3 - -
    ØD≥12.5 5 4 3 2 2 2 2 2 3 6
    Z(-55/-40°C) /Z(+20°C) ØD<12.5 12 8 6 4 3 3 3 4 - -
    ØD≥12.5 10 8 6 4 3 3 3 3 6 10
    Выносливость (полярность инвертируется каждые 250 часов)
    Время теста 2,000 часов
    Изменение емкости в пределах ±25% начального значения для ØD ≤ 6.3 мм; в пределах ±20% начального значения для ØD ≥ 8 мм
    Tanδ Менее 300% указанного значения для ØD ≤ 6.3мм; Менее 200% указанного значения для ØD ≥ 8мм
    Ток утечки в пределах указанного значения
    * Вышеуказанные спецификации должны иметь место, когда конденсаторы будут восстановлены до температуры 20°C после номинального напряжения примененного в течении 2000 часов при 105°C.
    Ресурс Время теста: 1,000 часов; остальные параметры такие же, как в таблице "Выносливость". К конденсаторам с напряжением 160-450V применяется номинальное напряжение.
    Ток пульсаций и множитель частоты
    Частота (Гц)→ 50 120 1k 10k up
    Емкость (мкФ)↓ Множитель☇
    < 1,000 0,8 1 1,25 1,4
    1,000 < C ≤ 6,800 0,85 1 1,15 1,25

    ГАБАРИТНЫЕ РАЗМЕРЫ



    Емкость, мкФ 6,3V (0J) 10V (1A) 16V (1C) 25V (1E) 35V (1V) 50V (1H) 63V (1J) 100V (2A)
    ØDxL mA ØDxL mA ØDxL mA ØDxL mA ØDxL mA ØDxL mA ØDxL mA ØDxL mA
    1,0 10                     4x5,7 8 4x5,7 8
    2,2 2R2                     4x5,7 12 4x5,7 12
    3,3 3R3                     4x5,7 14 5x5,7 17
    4,7 4R7             4x5,7 17 4x5,7 17 5x5,7 20 6,3x5,7 22
    10,0 100         4x5,7 20 4x5,7 20 5x5,7 27 6,3x5,7 32 6,3x5,7 32
    10,0 100                         8x6,5 51
    22,0 220 4x5,7 22 4x5,7 22 5x5,7 30 5x5,7 30 6,3x5,7 44 6,3x5,7 38 6,3x7,7 58 8x10 100
    22,0 220                     8x6,5 67
    33,0 330 5x5,7 34 5x5,7 34 5x5,7 34 6,3x5,7 46 6,3x5,7 46 6,3x7,7 65 8x10 140 10x10 150
    33,0 330                 8x6,5 76
    47,0 470 5x5,7 38 5x5,7 38 6,3x5,7 48 6,3x5,7 48 6,3x7,7 80 6,3x7,7 70 8x10 170 12,5x13,5 250
    47,0 470             8x6,5 79
    100,0 101 6,3x5,7 69 6,3x5,7 69 6,3x5,7 69 6,3x7,7 100 8x10 240 8x10 210 10x10 310 12,5x13,5 380
    100,0 101     8x6,5 90
    220,0 221 6,3x7,7 120 6,3x7,7 120 6,3x7,7 120 8x10 270 8x10 270 10x10 330 12,5x13,5 470 16x16,5 450
    220,0 221 8x6,5 120         10x7,7 270
    330,0 331 8x10 290 8x10 290 8x10 290 8x10 290 10x10 370 12,5x13,5 490 16x16,5 650 18x16,5 590
    330,0 331         10x7,7 290                 16x21,5 750
    470,0 471 8x10 320 8x10 320 10x10 380 10x10 380 12,5x13,5 520 12,5x16 550 16x16,5 700 18x21,5 980
    470,0 471     10x7,7 320
    1 000,0 102 10x10 410 10x10 410 12,5x13,5 550 12,5x16 550 16x16,5 800 18x16,5 990
    2 200,0 222 12,5x13,5 680 12,5x13,5 680 16x16,5 900 16x16,5 900 18x16,5 1050
    3 300,0 332 12,5x16 850 16x16,5 950 16x16,5 950 18x16,5 1,15
    3 300,0 332             16x21,5 1,2
    4 700,0 472 16x16,5 1000 16x16,5 1000 18x16,5 1,225 18x21,5 1300
    4 700,0 472         16x21,5 1,275
    6 800,0 682 18x16,5 1,29 18x16,5 1,29
    6 800,0 682 16x21,5 1,35 16x21,5 1,35
    8 200,0 822 18x21,5 1450 18x21,5 1450



    Емкость, мкФ 160V (2C) 200V (2D) 250V (2E) 400V (2G) 450V (2W)
    ØDxL mA ØDxL mA ØDxL mA ØDxL mA ØDxL mA
    3,3 3R3         12,5x13,5 60     12,5x13,5 40
    4,7 4R7         12,5x13,5 65 12,5x13,5 45 12,5x13,5 45
    10,0 100     12,5x13,5 80 12,5x13,5 70 12,5x13,5 50 12,5x16 75
    22,0 220     12,5x16 110 12,5x13,5 105 16x16,5 85 16x16,5 85
    33,0 330 12,5x13,5 95 12,5x16 120 16x16,5 180 18x16,5 100 18x16,5 100
    47,0 470 16x16,5 240 16x16,5 220 16x16,5 220 18x21,5 130
    100,0 101 16x16,5 250 18x16,5 280 18x16,5 260
