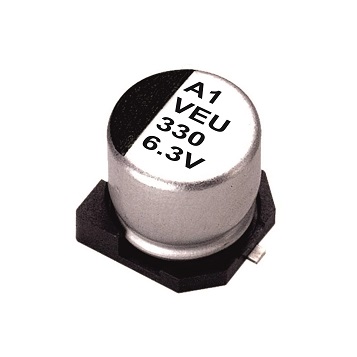

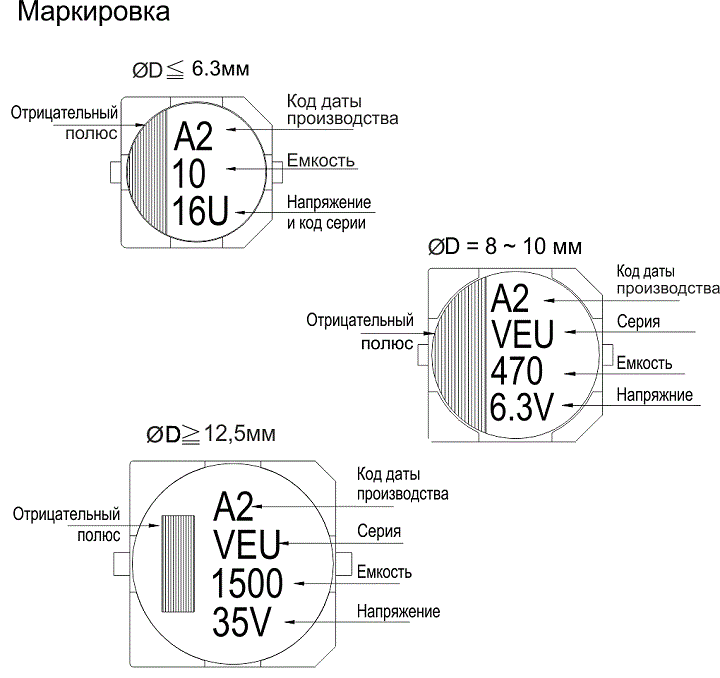

VEU серия:
конденсаторы электролитические алюминиевые +105°C, для поверхностного монтажа неполярные

ОСОБЕННОСТИ Срок службы при температуре 105°C 3000 часов для ØD ≤ 10 мм, 5000 часов для ØD ≥ 12.5 мм Повышенный ресурс Предназначены для поверхностного монтажа высокой плотности Соответствие RoHS   ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ ØD L A B C W P ± 0,2 Fig, No, 4 5,7 ± 0,3 4,3 4,3 5,1 0,5 ~ 0,8 1 1 5 5,7 ± 0,3 5,3 5,3 5,9 0,5 ~ 0,8 1,5 1 6,3 5,7 ± 0,3 6,6 6,6 7,2 0,5 ~ 0,8 2 1 6,3 7,7 ± 0,3 6,6 6,6 7,2 0,5 ~ 0,8 2 1 8 10 ± 0,5 8,4 8,4 9 0,7 ~ 1,1 3,1 1 10 10 ± 0,5 10,4 10,4 11 0,7 ~ 1,3 4,7 1 12,5 13,5 ± 0,5 13 13 13,7 1,1 ~ 1,4 4,4 2 12,5 16 ± 0,5 13 13 13,7 1,1 ~ 1,4 4,4 2 16 16,5 ± 0,5 17 17 18 1,1 ~ 1,4 6,4 2 18 16,5 ± 0,5 19 19 20 1,1 ~ 1,4 6,4 2 < ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Параметр Значение Диапазон температур -55°C ~ +105°C Допустимое отклонение емкостей ±20% Ток утечки при 20°C I = 0.01CV или 3 (мкА) который выше (после 2 минут), где: C= номинальная емкость (мкФ), V = номинальное постоянное рабочее напряжение (В) Tanδ при 20°C Номинальное напряжение, В 6,3 10 16 25 35 50 63 80 100 Tanδ (max) 0,3 0,24 0,2 0,16 0,13 0,12 0,09 0,08 0,07 Низкотемпературные характеристики Номинальное напряжение, В 6,3 10 16 25 35 50 63 80 100 Импеданс Z(-25°C)/Z(+20°C) 4 3 2 2 2 2 2 2 2 Z(-55°C)/Z(+20°C) 10 7 5 3 3 3 3 3 3 Выносливость (полярность инвертируется каждые 250 часов) Время теста 3000 часов для ØD ≤ 10 мм; 5000 часов для ØD ≥ 12.5 мм Изменение емкости в пределах ±30% начального значения Tanδ Менее 300% указанного значения Ток утечки в пределах указанного значения * Вышеуказанные спецификации должны иметь место, когда конденсаторы будут восстановлены до температуры 20°C после номинального напряжения примененного в течении 3000~5000 часов при 105°C. Ресурс Время теста 1000 часов Изменение емкости в пределах ±30% начального значения Tanδ Менее 300% указанного значения Ток утечки в пределах указанного значения * Вышеуказанные спецификации должны иметь место, когда конденсаторы будут восстановлены до температуры 20°C после номинального напряжения примененного в течении 1000 часов при 105°C. Ток пульсаций и множитель частоты Частота (Гц)→ 50 120 1k 10k up Емкость (мкФ)↓ Множитель☇ до 1,000 0,7 1 1,3 1,4 1,000 < C ≤ 1,500 0,85 1 1,13 1,15 ГАБАРИТНЫЕ РАЗМЕРЫ   Емкость, мкФ 6,3V (0J) 10V (1A) 16V (1C) 25V (1E) 35V (1V) 50V (1H) 63V (1J) 80V (1K) ØDxL mA ØDxL mA ØDxL mA ØDxL mA ØDxL mA ØDxL mA ØDxL mA ØDxL mA 1,0 10                     4x5,7 8         2,2 2R2                     4x5,7 12         3,3 3R3                     4x5,7 17         4,7 4R7                 4x5,7 16 5x5,7 22         10,0 100         4x5,7 18 5x5,7 27 5x5,7 27 6,3x5,7 32         22,0 220 4x5,7 22 4x5,7 30 5x5,7 30 6,3x5,7 44 6,3x5,7 44 6,3x7,7 58         33,0 330 5x5,7 35 5x5,7 35 6,3x5,7 48 6,3x5,7 50 6,3x7,7 57 8x10 130         47,0 470 5x5,7 38 6,3x5,7 50 6,3x5,7 50 6,3x7,7 63 8x10 92 8x10 141         100,0 101 6,3x5,7 69 6,3x7,7 81 6,3x7,7 81 8x10 116 10x10 151 10x10 310     12,5x13,5 220 150,0 151                         12,5x13,5 240 12,5x16 290 220,0 221 6,3x7,7 120 8x10 141 8x10 141 10x10 290 10x10 320 12,5x13,5 280 12,5x16 320 16x16,5 410 330,0 331 8x10 290 10x10 290 10x10 290 10x10 320 12,5x13,5 320 12,5x16 360 16x16,5 450 16x16,5 510 470,0 471 10x10 320 10x10 320 10x10 320     12,5x16 410 16x16,5 510 16x16,5 540 18x16,5 650 1 000,0 102 10x10 410             16x16,5 690 18x16,5 780         1 500,0 152                 18x16,5 900               Емкость, мкФ 100V (2A) ØDxL mA 68,0 680 12,5x13,5 180 100,0 101 12,5x16 240 150,0 151 16x16,5 340 220,0 221 16x16,5 410 330,0 331 18x16,5 540
