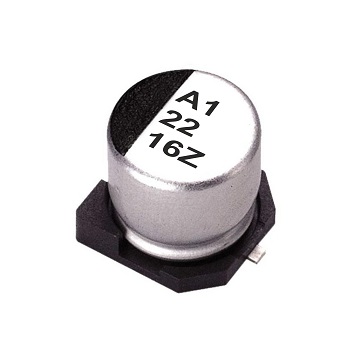

VEZ серия:
конденсаторы электролитические алюминиевые +105°C, для поверхностного монтажа неполярные

ОСОБЕННОСТИ Срок службы при температуре 105°C 1000 часов для ØD4...6,3 мм Низкое ESR Предназначены для поверхностного монтажа высокой плотности Соответствие RoHS   ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ ØD L A B C W P ± 0,2 4 5,3 ± 0,2 4,3 4,3 5,1 0,5 ~ 0,8 1 5 5,3 ± 0,2 5,3 5,3 5,9 0,5 ~ 0,8 1,5 6,3 5,3 ± 0,2 6,6 6,6 7,2 0,5 ~ 0,8 2 6,3 7,7 ± 0,3 6,6 6,6 7,2 0,5 ~ 0,8 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Параметр Значение Диапазон температур -55°C...+105°C Допустимое отклонение емкостей ±20% Ток утечки при 20°C I = 0.01CV или 3 (мкА) который выше (после 2 минут), где: C= номинальная емкость (мкФ), V = номинальное постоянное рабочее напряжение (В) Tanδ при 20°C Номинальное напряжение, В 6,3 10 16 25 35 50 Tanδ (max) 0,28 0,24 0,2 0,16 0,14 0,12 Низкотемпературные характеристики Номинальное напряжение, В 6,3 10 16 25 35 50 Импеданс Z(-25°C)/Z(+20°C) 4 3 2 2 2 2 Z(-55°C)/Z(+20°C) 10 7 5 3 3 3 Выносливость (полярность инвертируется каждые 250 часов) Время теста 1,000 часов Изменение емкости в пределах ±25% начального значения Tanδ Менее 200% указанного значения Ток утечки в пределах указанного значения * Вышеуказанные спецификации должны иметь место, когда конденсаторы будут восстановлены до температуры 20°C после номинального напряжения примененного в течении 1000 часов при 105°C Ресурс Время теста: 1,000 часов; остальные параметры такие же, как в таблице "Выносливость". Ток пульсаций и множитель частоты Частота (Гц) 50, 60 120 1k 10k up Множитель 0,64 0,8 0,93 1 ГАБАРИТНЫЕ РАЗМЕРЫ Емкость, мкФ 6,3V (0J) 10V (1A) 16V (1C) 25V (1E) 35V (1V) 50V (1H) ØDxL Imp, mA ØDxL Imp, mA ØDxL Imp, mA ØDxL Imp, mA ØDxL Imp, mA ØDxL Imp, mA 1,0 10                               4x5,3 5 30 2,2 2R2                               4x5,3 5 30 3,3 3R3                               4x5,3 5 30 4,7 4R7                   4x5,3 3,2 65 4x5,3 3,2 65 5x5,3 3 50 10,0 100       4x5,3 3,2 65 4x5,3 3,2 65 5x5,3 1,5 110 5x5,3 1,5 110 6,3x5,3 2 70 22,0 220 4x5,3 3,2 65 5x5,3 1,5 110 5x5,3 1,5 110 6,3x5,3 0,85 170 6,3x5,3 0,85 170 6,3x5,3 2 70 33,0 330 5x5,3 1,5 110 5x5,3 1,5 110 6,3x5,3 0,85 170 6,3x5,3 0,85 170 6,3x5,3 0,85 170 6,3x7,7 1 170 47,0 470 5x5,3 1,5 110 6,3x5,3 0,85 170 6,3x5,3 0,85 170 6,3x5,3 0,85 170 6,3x7,7 0,5 255       100,0 101 6,3x5,3 0,85 170 6,3x5,3 0,85 170 6,3x5,3 0,85 170 6,3x7,7 0,5 255             150,0 151 6,3x7,7 0,5 255 6,3x7,7 0,5 255 6,3x7,7 0,5 255                   220,0 221 6,3x7,7 0,5 255 6,3x7,7 0,5 255 6,3x7,7 0,5 255
