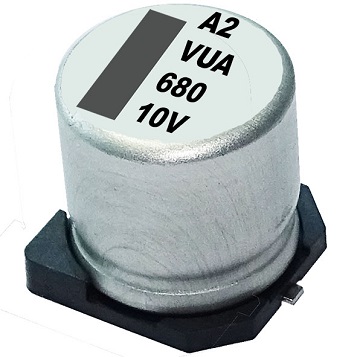

VUA серия:
конденсаторы электролитические алюминиевые +125°C, для поверхностного монтажа неполярные

ОСОБЕННОСТИ Срок службы при температуре 125°C 1000 часов для ØD≤8×6.5мм, 2000 часов для ØD≥8×10мм Используется при диапазоне высоких температур, до +125°C Для автомобильных модулей и другого высокотемпературного применения Соответствие RoHS   ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ ØD L A B C W P±0,2 Fig,No, 6,3 5,7±0,3 6,6 6,6 7,2 0,5~0,8 2 1 6,3 7,7±0,3 6,6 6,6 7,2 0,5~0,8 2 1 8 6,5±0,3 8,4 8,4 9 0,5~0,8 2,3 1 8 10±0,5 8,4 8,4 9 0,7~1,1 3,1 1 10 10±0,5 10,4 10,4 11 0,7~1,3 4,7 1 12,5 13,5±0,5 13 13 13,7 1,1~1,4 4,4 2 12,5 16±0,5 13 13 13,7 1,1~1,4 4,4 2 16 16,5±0,5 17 17 18 1,1~1,4 6,4 2 18 16,5±0,5 19 19 20 1,1~1,4 6,4 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Параметр Значение Диапазон температур -40...+125°C Допустимое отклонение емкостей ±20% Ток утечки при 20°C I = 0.03CV или 4 (мкА) который выше (после 1 минуты), где: C= номинальная емкость (мкФ), V = номинальное постоянное рабочее напряжение (В) Tanδ при 20°C Номинальное напряжение, В 10 16 25 35 50 Tanδ (max) 0,32 0,24 0,21 0,18 0,15 На каждые последующие 1000мкФ добавить коэффициент 0,02 Низкотемпературные характеристики Номинальное напряжение, В 10 16 25 35 50 Импеданс Z(-25°C)/Z(+20°C) 6 5 4 3 3 Z(-40°C)/Z(+20°C) 12 8 6 4 4 Выносливость (полярность инвертируется каждые 250 часов) Время теста 1,000 часов для ØD ≤ 8 × 6.5мм 2,000 часов для ØD ≥ 8 × 10мм Изменение емкости в пределах ±30% начального значения Tanδ Менее 300% указанного значения Ток утечки в пределах указанного значения * Вышеуказанные спецификации должны иметь место, когда конденсаторы будут восстановлены до температуры 20°C после номинального напряжения примененного в течении 1000/2000 часов при 125°C. Ресурс Время теста 1,000 часов Изменение емкости в пределах ±30% начального значения Tanδ Менее 300% указанного значения Ток утечки в пределах указанного значения * Вышеуказанные спецификации должны иметь место, когда конденсаторы будут восстановлены до температуры 20°C после номинального напряжения примененного в течении 1000 часов при 125°C. Ток пульсаций и множитель частоты Частота (Гц)→ 50 120 1k 10k up Емкость (мкФ)↓ Множитель☇ < 330 0,8 1 1,25 1,4 330 < C ≤ 4,700 0,85 1 1,2 1,3 ГАБАРИТНЫЕ РАЗМЕРЫ Емкость, мкФ 10V (1A) 16V (1C) 25V (1E) 35V (1E) 50V (1H) ØDxL mA ØDxL mA ØDxL mA ØDxL mA ØDxL mA 22,0 220             6,3x5,7 50 8x6,5 75 33,0 330     6,3x5,7 50 6,3x5,7 50 6,3x7,7 70 8x10 130 47,0 470     6,3x7,7 70 6,3x7,7 70 8x6,5 75 8x10 130 68,0 680 6,3x5,7 50 8x6,5 75 8x6,5 75 8x10 130 10x10 180 100,0 101 8x6,5 75 8x6,5 75 8x10 130 10x10 180 12,5x13,5 375 220,0 221 8x10 130 10x10 180 10x10 180 12,5x13,5 375 12,5x16 400 330,0 331 8x10 130 12,5x13,5 480 12,5x13,5 480 16x16,5 650 16x16,5 650 470,0 471 12,5x13,5 480 12,5x13,5 480 12,5x13,5 480 16x16,5 650 16x16,5 650 680,0 681 12,5x13,5 480 12,5x13,5 480 12,5x16 585 16x16,5 650 18x16,5 855 1 000,0 102 12,5x16 585 12,5x16 585 16x16,5 650 18x16,5 855     1 500,0 152 12,5x16 585 16x16,5 650 18x16,5 855         2 200,0 222 16x16,5 650 18x16,5 855             3 300,0 332 18x16,5 855                 4 700,0 472 18x16,5 855
