Конденсаторы >> Конденсаторы алюминиевые электролитические для поверхностного (SMD) монтажа

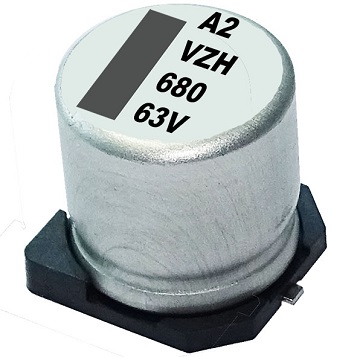

VZH серия:
конденсаторы электролитические алюминиевые +105°C, для поверхностного монтажа неполярные

конденсаторы электролитические алюминиевые, конденсатор электролитический алюминиевый

ОСОБЕННОСТИ

  • Срок службы при температуре 105°C 2000 часов ØD≤6.3мм, 5000 часов для ØD≥8мм
  • Ультра низкий импеданс
  • Предназначены для поверхностного монтажа высокой плотности
  • Соответствие RoHS

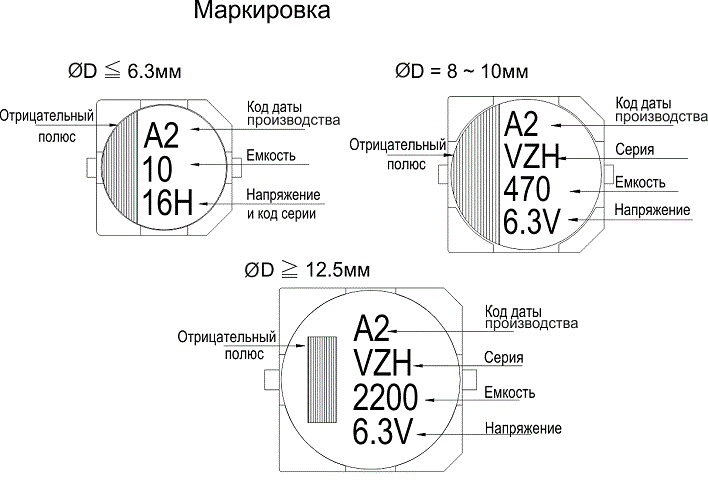

    конденсаторы электролитические алюминиевые, конденсатор электролитический алюминиевый

    конденсаторы электролитические алюминиевые, конденсатор электролитический алюминиевый

  •

    ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ

    ØD L A B C W P ± 0,2 Fig, No,
    4 5,7 ± 0,3 4,3 4,3 5,1 0,5 ~ 0,8 1 1
    5 5,7 ± 0,3 5,3 5,3 5,9 0,5 ~ 0,8 1,5 1
    6,3 5,7 ± 0,3 6,6 6,6 7,2 0,5 ~ 0,8 2 1
    6,3 7,7 ± 0,3 6,6 6,6 7,2 0,5 ~ 0,8 2 1
    8 6,5 ± 0,3 8,4 8,4 9 0,5 ~ 0,8 2,3 1
    8 10 ± 0,5 8,4 8,4 9 0,7 ~ 1,1 3,1 1
    10 7,7 ± 0,3 10,4 10,4 11 0,7 ~ 1,3 4,7 1
    10 10 ± 0,5 10,4 10,4 11 0,7 ~ 1,3 4,7 1
    12,5 13,5 ± 0,5 13 13 13,7 1,1 ~ 1,4 4,4 2
    12,5 16 ± 0,5 13 13 13,7 1,1 ~ 1,4 4,4 2
    16 16,5 ± 0,5 17 17 18 1,1 ~ 1,4 6,4 2
    16 21,5 ± 0,5 17 17 18 1,1 ~ 1,4 6,4 2
    18 16,5 ± 0,4 19 19 20 1,1 ~ 1,3 6,4 2
    18 21,5 ± 0,5 19 19 20 1,1 ~ 1,4 6,4 2



    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Параметр Значение
    Диапазон температур -55°C ~ +105°C
    Допустимое отклонение емкостей ±20%
    Ток утечки при 20°C I = 0.01CV или 3 (мкА) который выше (после 2 минут), где: C= номинальная емкость (мкФ), V = номинальное постоянное рабочее напряжение (В)
    Tanδ при 20°C
    Номинальное напряжение, В 6,3 10 16 25 35 50 63 80 100
    Tanδ (max) 0,3 0,26 0,22 0,16 0,13 0,1 0,08 0,08 0,07
    Низкотемпературные характеристики
    Номинальное напряжение, В 6,3 10 16 25 35 50 63 80 100
    Импеданс Z(-25°C)/Z(+20°C) 4 3 2 2 2 2 2 2 2
    Z(-55°C)/Z(+20°C) 8 5 4 3 3 3 3 3 3
    Выносливость (полярность инвертируется каждые 250 часов)
    Время теста

    2000 часов для ØD ≤ 6.3мм & 8 ×6.5L & 10O ×7.7L;

    5000 часов для ØD ≥ 8мм

    Изменение емкости в пределах ±30% начального значения
    Tanδ Менее 300% указанного значения
    Ток утечки в пределах указанного значения
    * Вышеуказанные спецификации должны иметь место, когда конденсаторы будут восстановлены до температуры 20°C после номинального напряжения примененного в течении 2000~5000 часов при 105°C.
    Ресурс
    Время теста 1000 часов
    Изменение емкости в пределах ±30% начального значения
    Tanδ Менее 300% указанного значения
    Ток утечки в пределах указанного значения
    * Вышеуказанные спецификации должны иметь место, когда конденсаторы будут восстановлены до температуры 20°C после номинального напряжения примененного в течении 1000 часов при 105°C.
    Ток пульсаций и множитель частоты
    Частота (Гц) 50,6 120 1k 10k up
    Множитель 0,6 0,7 0,85 1

    ГАБАРИТНЫЕ РАЗМЕРЫ

    Емкость, мкФ 6,3V (0J) 10V (1A) 16V (1C) 25V (1E) 35V (1V) 50V (1H)
    ØDxL Imp. mA ØDxL Imp. mA ØDxL Imp. mA ØDxL Imp. mA ØDxL Imp. mA ØDxL Imp. mA
    1,0 10                               4x5,7 2,9 60
    2,2 2R2                               4x5,7 2,9 60
    3,3 3R3                               4x5,7 2,9 60
    4,7 4R7                         4x5,7 1,35 80 5x5,7 1,52 85
    10,0 100             4x5,7 1,35 80 4x5,7 1,35 80 5x5,7 0,8 150 6,3x5,7 0,88 165
    22,0 220 4x5,7 1,35 80 4x5,7 1,35 80 5x5,7 0,8 150 5x5,7 0,8 150 6,3x5,7 0,44 230 6,3x5,7 0,88 165
    33,0 330 4x5,7 1,35 80 5x5,7 0,8 150 6,3x5,7 0,44 230 6,3x5,7 0,44 230 6,3x5,7 0,44 230 6,3x5,7 0,68 185
    47,0 470 5x5,7 0,8 150 6,3x5,7 0,44 230 6,3x5,7 0,44 230 6,3x5,7 0,44 230 6,3x5,7 0,44 230 6,3x7,7 0,68 185
    47,0 470                               8x6,5 0,68 185
    68,0 680                         8x6,5 0,36 280 8x10 0,34 369
    100,0 101 6,3x5,7 0,44 230 6,3x5,7 0,44 230 6,3x5,7 0,44 230 6,3x7,7 0,36 280 8x10 0,17 450 8x10 0,34 369
    100,0 101                   8x6,5 0,36 280       10x10 0,18 553
    150,0 151 6,3x5,7 0,44 230 6,3x5,7 0,44 230 6,3x7,7 0,36 280 8x10 0,17 450 8x10 0,17 450 10x10 0,18 553
    150,0 151             8x6,5 0,36 280       10x7,7 0,17 450
    220,0 221 6,3x7,7 0,36 280 6,3x7,7 0,36 280 6,3x7,7 0,36 280 8x10 0,17 450 10x10 0,09 670 12,5x13,5 0,12 650
    220,0 221       8x6,5 0,36 280       10x7,7 0,17 450
    330,0 331 8x6,5 0,36 280 8x10 0,17 450 8x10 0,17 450 8x10 0,17 450 12,5x13,5 0,07 820 12,5x13,5 0,12 650
    330,0 331 8x10 0,17 450 10x7,7 0,17 450 10x7,7 0,17 450
    470,0 471 8x10 0,17 450 8x10 0,17 450 8x10 0,17 450 10x10 0,09 670 12,5x16 0,06 950 16x16,5 0,073 1000
    470,0 471 10x7,7 0,17 450 10x7,7 0,17 450 10x10 0,09 670
    680,0 681 8x10 0,17 450 10x10 0,09 670 10x10 0,09 670 12,5x13,5 0,07 820 12,5x16 0,06 950 16x16,5 0,073 1000
    680,0 681 10x7,7 0,17 450
    1 000,0 102 8x10 0,17 450 10x10 0,09 670 12,5x13,5 0,07 820 12,5x16 0,06 950 16x16,5 0,054 1260 18x16,5 0,066 1500
    1 500,0 152 10x10 0,09 670 12,5x13,5 0,07 820 12,5x16 0,06 950 16x16,5 0,054 1260 18x16,5 0,048 1,5 18x21,5 0,05 1620
    1 500,0 152                         16x21,5 0,038 1,63
    2 200,0 222 12,5x13,5 0,07 820 12,5x16 0,06 950 16x16,5 0,054 1260 16x16,5 0,054 1260 18x21,5 0,038 1750
    3 300,0 332 12,5x16 0,06 950 16x16,5 0,054 1260 16x16,5 0,054 1,26 18x16,5 0,048 1,5
    3 300,0 332             16x21,5 0,038 1,63 16x21,5 0,038 1,63
    4 700,0 472 16x16,5 0,054 1260 16x16,5 0,054 1260 18x16,5 0,048 1,5
    4 700,0 472             16x21,5 0,038 1,63
    6 800,0 682 18x16,5 0,048 1,5 18x16,5 0,048 1,5
    6 800,0 682 16x21,5 0,038 1,63 16x21,5 0,038 1,63
    8 200,0 822 18x16,5 0,048 1,5 18x21,5 0,038 1750
    8 200,0 822 16x21,5 0,038 1,63



    Емкость, мкФ 63V (1J) 80V (1K) 100V (2A)
    ØDxL Imp, mA ØDxL Imp, mA ØDxL Imp, mA
    4,7 4R7 5x5,7 1,9 70
    10,0 100 6,3x5,7 1,2 130
    22,0 220 6,3x7,7 0,9 150 8x10 1,3 130 8x10 1,3 130
    33,0 330 8x10 0,5 280 8x10 1,3 130 10x10 0,7 200
    47,0 470 8x10 0,5 280 10x10 0,7 200 10x10 0,7 200
    100,0 101 10x10 0,25 450 10x10 0,7 200 12,5x13,5 0,32 450
    150,0 151 12,5x13,5 0,15 700 12,5x13,5 0,32 450 12,5x16 0,26 550
    220,0 221 12,5x13,5 0,15 700 12,5x16 0,26 550 16x16,5 0,17 650
    220,0 221             18x21,5 0,15 950
    330,0 331 16x16,5 0,082 900 16x16,5 0,17 650 18x16,5 0,15 850
    330,0 331             16x21,5 0,15 900
    470,0 471 16x16,5 0,082 900 18x16,5 0,15 850 18x21,5 0,15 950
    470,0 471       16x21,5 0,15 900
    680,0 681 18x16,5 0,08 1,15 18x21,5 0,15 950
    1 000,0 102 18x21,5 0,06 1250
