Конденсаторы >> Конденсаторы алюминиевые электролитические для поверхностного (SMD) монтажа

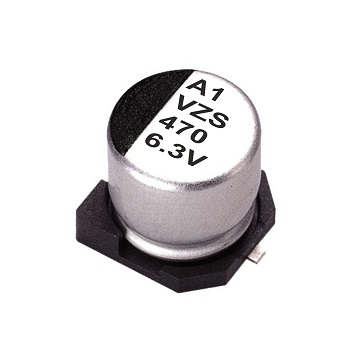

VZS серия:
конденсаторы электролитические алюминиевые +105°C, для поверхностного монтажа неполярные

конденсаторы электролитические алюминиевые, конденсатор электролитический алюминиевый

ОСОБЕННОСТИ

  • Срок службы при температуре 105°C 2000 часов для ØD5...8 мм
  • Низкое сопртивление
  • Ультра низкий импеданс
  • Предназначены для поверхностного монтажа высокой плотности
  • Соответствие RoHS

    конденсаторы электролитические алюминиевые, конденсатор электролитический алюминиевый

    конденсаторы электролитические алюминиевые, конденсатор электролитический алюминиевый

  •

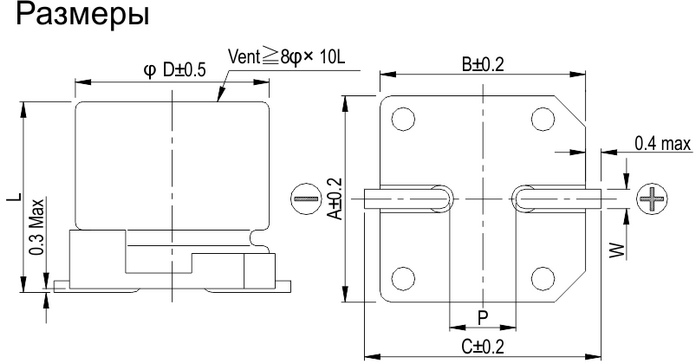

    ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ

    ØD L A B C W P ± 0,2
    5 5,7 ± 0,3 5,3 5,3 5,9 0,5 ~ 0,8 1,5
    6,3 5,7 ± 0,3 6,6 6,6 7,2 0,5 ~ 0,8 2
    8 10 ± 0,5 8,4 8,4 9 0,7 ~ 1,1 3,1

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Параметр Значение
    Диапазон температур -55°C ~ +105°C
    Допустимое отклонение емкостей ±20%
    Ток утечки при 20°C I = 0.01CV или 3 (мкА) который выше (после 2 минут), где: C= номинальная емкость (мкФ), V = номинальное постоянное рабочее напряжение (В)
    Tanδ при 20°C
    Номинальное напряжение, В 6,3 10 16 25 35
    Tanδ (max) 0,3 0,26 0,22 0,16 0,13
    Низкотемпературные характеристики
    Номинальное напряжение, В 6,3 10 16 25 35
    Импеданс Z(-25°C)/Z(+20°C) 4 3 2 2 2
    Z(-55°C)/Z(+20°C) 8 5 4 3 3
    Выносливость (полярность инвертируется каждые 250 часов)
    Время теста 2,000 часов
    Изменение емкости в пределах ±30% начального значения
    Tanδ Менее 300% указанного значения
    Ток утечки в пределах указанного значения
    * Вышеуказанные спецификации должны иметь место, когда конденсаторы будут восстановлены до температуры 20°C после номинального напряжения примененного в течении 2000 часов при 105°C
    Ресурс Время теста: 1,000 часов; остальные параметры такие же, как в таблице "Выносливость".
    Ток пульсаций и множитель частоты
    Частота (Гц) 50, 60 120 1k 10k up
    Множитель 0,6 0,7 0,85 1

    ГАБАРИТНЫЕ РАЗМЕРЫ

    Емкость, мкФ 6,3V (0J) 10V (1A) 16V (1C) 25V (1E) 35V (1V)
    ØDxL Imp, mA ØDxL Imp, mA ØDxL Imp, mA ØDxL Imp, mA ØDxL Imp, mA
    22,0 220             5x5,7 0,36 240 5x5,7 0,36 240 5x5,7 0,36 240
    33,0 330       5x5,7 0,36 240       5x5,7 0,36 240 5x5,7 0,36 240
    33,0 330                   6,3x5,7 0,26 300 6,3x5,7 0,26 300
    47,0 470 5x5,7 0,36 240       5x5,7 0,36 240 6,3x5,7 0,26 300 6,3x5,7 0,26 300
    47,0 470             6,3x5,7 0,26 300
    68,0 680             6,3x5,7 0,26 300 6,3x5,7 0,26 300
    100,0 101 5x5,7 0,36 240 5x5,7 0,36 240 6,3x5,7 0,26 300       8x10 0,08 850
    100,0 101 6,3x5,7 0,26 300
    150,0 151       6,3x5,7 0,26 300       8x10 0,08 850 8x10 0,08 850
    220,0 221 6,3x5,7 0,26 300 6,3x5,7 0,26 300 8x10 0,08 850 8x10 0,08 850
    330,0 331       8x10 0,08 850 8x10 0,08 850
    470,0 471 8x10 0,08 850 8x10 0,08 850 8x10 0,08 850
    680,0 681 8x10 0,08 850 8x10 0,08 850
