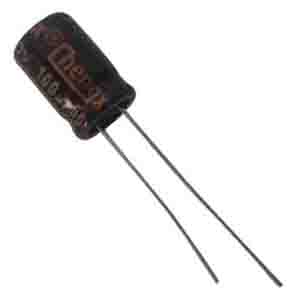

LH серия:
конденсаторы электролитические алюминиевые 85°C, низкий ток утечки
 |
ОСОБЕННОСТИ
Чрезвычайно низкий и стабильный ток утечки.
Жесткий допуск емкости ±20% (±10%).
 |

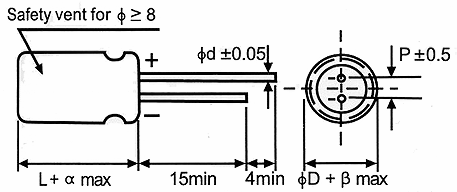

ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ
| ØD |
5 |
6,3 |
8 |
10 |
12,5 |
16 |
| P |
2,0 |
2,5 |
3,5 |
5,0 |
5,0 |
7,5 |
| Ød |
0,5 |
0,6 |
0,8 |
| α |
(L<20) 1,5 (L≥20) 2,0 |
| β |
(D<20) 0,5 (D≥20) 1,0 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочие характеристики |
| Диапазон рабочих температур |
-40...+105°C |
| Номинальный рабочий диапазон напряжения |
6,3...100 В |
| Диапазон емкостей |
0,1...3300 мкФ |
| Допустимое отклонение емкостей |
±20% (120 Гц, +20°C) |
| Ток утечки |
I ≤ 0,002 C В или 0,8(мкА) whichever is greater measured после 2минуты application of with rated working voltage at +20°C |
Рассеивающий фактор
tan δ (120 Гц, +20°C) |
| Рабочее напряжение, В |
6,3 |
10 |
16 |
25 |
35 |
50 |
63 |
100 |
| tan δ (max) |
0,28 |
0,24 |
0,20 |
0,16 |
0,14 |
0,12 |
0,10 |
0,08 |
Для значения емкости >1000 мкФ, добавить 0,02 на каждые 1000 мкФ |
| Низкотемпературные характеристики |
Соотношение импедансов макс. на 120 Гц
| Рабочее напряжение, В |
6,3 |
10 |
16 |
25 |
35 |
50 |
63 |
100 |
| Z-25°C / Z+20°C |
5 |
4 |
3 |
2 |
2 |
2 |
2 |
2 |
| Z-40°C / Z+20°C |
12 |
10 |
8 |
5 |
4 |
3 |
3 |
3 |
Для значения емкости >1000 мкФ,
добавить 0,5 на каждые1000 мкФ для Z-25°C / Z+20°C
добавить 1,0 на каждые 1000 мкФ для Z-40°C / Z+20°C |
| Высокотемпературная нагрузка |
| Условия тестирования |
Испытания при +20°C |
| Продолжительность: 1000 часов |
Ток утечки: ≤ начального указанного значения |
| Температура окружающей среды: +85°C |
Емкость изменяется на ±20% начального измеренного значения |
| Приложенное напряжение: номинальное постоянное рабочее напряжение |
tan δ: ≤ 200% начального указанного значения |
|
| Срок годности |
| Условия тестирования |
Испытания при +20°C |
| Продолжительность: 500 часов |
Ток утечки: ≤ начального указанного значения |
| Температура окружающей среды: +85°C |
Емкость изменяется на ±20% начального измеренного значения |
| Приложенное напряжение: (нет) |
tan δ: ≤ 200% начального указанного значения |
|
ГАБАРИТНЫЕ РАЗМЕРЫ
| Напряжение (код) |
6,3 В |
10 В |
16 В |
25 В |
| Емкость, мкФ |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
| 4,7 |
|
|
|
|
|
|
5x11 |
18 |
| 10 |
|
|
|
|
5x11 |
21 |
5x11 |
26 |
| 22 |
5x11 |
18 |
5x11 |
25 |
5x11 |
38 |
5x11 |
44 |
| 33 |
5x11 |
29 |
5x11 |
38 |
5x11 |
49 |
5x11 |
52 |
| 47 |
5x11 |
37 |
5x11 |
45 |
5x11 |
58 |
5x11 |
61 |
| 100 |
5x11 |
71 |
5x11 |
82 |
6,3x11 |
95 |
6,3x11 |
102 |
| 220 |
6,3x11 |
112 |
6,3x11 |
126 |
8x12 |
162 |
8x12 |
181 |
| 330 |
6,3x11 |
145 |
8x12 |
168 |
8x12 |
195 |
10x12,5 |
236 |
| 470 |
8x12 |
205 |
8x12 |
226 |
10x12,5 |
278 |
10x16 |
335 |
| 1000 |
10x12,5 |
326 |
10x16 |
415 |
10x20 |
482 |
12,5x20 |
621 |
| 2200 |
12,5x20 |
635 |
12,5x20 |
675 |
|
|
|
|
| 3300 |
12,5x20 |
765 |
|
|
|
|
|
|
| Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 120 Гц |
| Напряжение (код) |
35 В |
50 В |
63 В |
100 В |
| Емкость, мкФ |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
| 1 |
|
|
5x11 |
12 |
|
|
5x11 |
10 |
| 2,2 |
|
|
5x11 |
16 |
|
|
5x11 |
18 |
| 3,3 |
|
|
5x11 |
18 |
|
|
5x11 |
24 |
| 4,7 |
5x11 |
18 |
5x11 |
26 |
5x11 |
28 |
5x11 |
28 |
| 10 |
5x11 |
35 |
5x11 |
41 |
5x11 |
45 |
6,3x11 |
48 |
| 22 |
5x11 |
53 |
6,3x11 |
58 |
6,3x11 |
73 |
8x12 |
82 |
| 33 |
5x11 |
65 |
6,3x11 |
78 |
8x12 |
86 |
10x12,5 |
113 |
| 47 |
6,3x11 |
88 |
6,3x11 |
95 |
8x12 |
124 |
10x16 |
143 |
| 100 |
8x12 |
145 |
8x12 |
155 |
10x12,5 |
185 |
12,5x20 |
248 |
| 220 |
10x12,5 |
215 |
10x16 |
258 |
10x20 |
279 |
|
|
| 330 |
10x16 |
276 |
10x20 |
368 |
12,5x20 |
401 |
|
|
| 470 |
10x20 |
372 |
12,5x20 |
448 |
|
|
|
|
| Максимально допустимый ток пульсаций (действующее значение мА) при 105°C 120 Гц |
МНОЖИТЕЛЬ ИМПУЛЬСНОГО ТОКА
Коэффициент частоты, Гц
| Емкость, мкФ |
50 |
120 |
300 |
1k |
10k~ |
| ≤47 |
0,75 |
1,00 |
1,35 |
1,57 |
2,00 |
| 56-470 |
0,80 |
1,00 |
1,23 |
1,34 |
1,50 |
| 680-3300 |
0,80 |
1,00 |
1,1 |
1,13 |
1,50 |
TEMPERATURE COEFFICIENT
Коэффициент частоты, Гц
| Temperature |
-55 |
60 |
70 |
85 |
105 |
| Factor |
2,23 |
2,17 |
2,00 |
1,75 |
1,00 |
|
|
|
|
|
