| Конденсаторы электролитические |

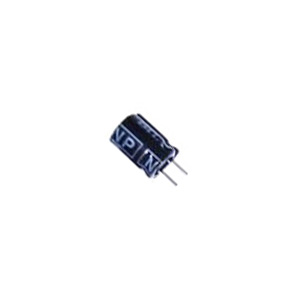

NS серия:
конденсаторы электролитические алюминиевые, высота 7 мм, неполярные
 |
ОСОБЕННОСТИ
NS серия предназначена для hi-fi звуковых систем, имеет отличный частотные характеристики и малое отклонение емкости.
 |

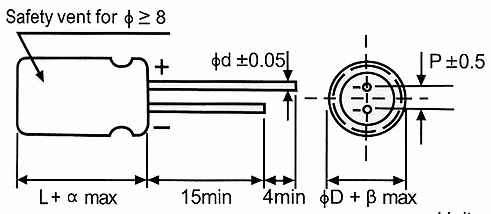

ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ
| ØD |
4 |
5 |
6,3 |
8 |
| P |
1,5 |
2,0 |
2,5 |
3,5 |
| Ød |
0,45 |
| α |
1,5 |
| β |
0,5 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочие характеристики |
| Диапазон рабочих температур |
-40...+85°C |
| Номинальный рабочий диапазон напряжения |
6,3...50 В |
| Диапазон емкостей |
0,1...220 мкФ |
| Допустимое отклонение емкостей |
±20% (120 Гц, +20°C) |
| Ток утечки |
I ≤ 0,05 CV или 10(мкА) после 5 минутного подключения номинального рабочего напряжения при +20°C |
Рассеивающий фактор
tan δ (120 Гц, +20°C) |
| Рабочее напряжение, В |
6,3 |
10 |
16 |
25 |
35 |
50 |
| tan δ (max) |
0,24 |
0,20 |
0,16 |
0,16 |
0,14 |
0,12 |
|
| Низкотемпературные характеристики |
Соотношение импедансов макс. на 120 Гц
| Рабочее напряжение, В |
6,3 |
10 |
16 |
25 |
35 |
50 |
| Z-25°C / Z+20°C |
4 |
3 |
2 |
2 |
2 |
2 |
| Z-40°C / Z+20°C |
8 |
6 |
4 |
4 |
3 |
3 |
|
| Высокотемпературная нагрузка |
| Условия тестирования |
Испытания при +20°C |
| Продолжительность: 1000 часов |
Ток утечки: ≤ начального указанного значения |
| Температура окружающей среды: +85°C |
Емкость изменяется на ±20% начального измеренного значения |
| Приложенное напряжение: номинальное постоянное рабочее напряжение для каждой полярности каждые 250 часов |
tan δ: ≤ 200% начального указанного значения |
|
| Срок годности |
| Условия тестирования |
Испытания при +20°C |
| Продолжительность: 500 часов |
Ток утечки: ≤ начального указанного значения |
| Температура окружающей среды: +85°C |
Емкость изменяется на ±20% начального измеренного значения |
| Приложенное напряжение: (нет) |
tan δ: ≤ 200% начального указанного значения |
|
ГАБАРИТНЫЕ РАЗМЕРЫ
| Напряжение (код) |
6,3 В |
10 В |
16 В |
25 В |
| Емкость, мкФ |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
| 4,7 |
|
|
|
|
4x7 |
18 |
5x7 |
21 |
| 10 |
|
|
4x7 |
24 |
5x7 |
30 |
6,3x7 |
35 |
| 22 |
|
|
5x7 |
40 |
6,3x7 |
51 |
6,3x7 |
53 |
| 33 |
5x7 |
42 |
6,3x7 |
56 |
6,3x7 |
63 |
8x7 |
73 |
| 47 |
6,3x7 |
58 |
6,3x7 |
67 |
6,3x7 |
75 |
8x7 |
87 |
| 100 |
8x7 |
95 |
8x7 |
110 |
8x7 |
125 |
|
|
| 220 |
8x7 |
140 |
|
|
|
|
|
|
| Максимально допустимый ток пульсаций (действующее значение мА) при 85°C 120 Гц |
| Напряжение (код) |
35 В |
50 В |
| Емкость, мкФ |
Размеры
ØDxL, мм |
Ток пульсаций |
Размеры
ØDxL, мм |
Ток пульсаций |
| 0,1 |
|
|
4x7 |
1,0 |
| 0,22 |
|
|
4x7 |
2,3 |
| 0,33 |
|
|
4x7 |
3,5 |
| 0,47 |
|
|
4x7 |
5,0 |
| 1 |
|
|
4x7 |
10 |
| 2,2 |
|
|
4x7 |
14 |
| 3,3 |
4x7 |
16 |
5x7 |
20 |
| 4,7 |
5x7 |
22 |
6,3x7 |
27 |
| 10 |
6,3x7 |
37 |
6,3x7 |
44 |
| 22 |
8x7 |
62 |
8x7 |
65 |
| 33 |
8x7 |
76 |
|
|
| Максимально допустимый ток пульсаций (действующее значение мА) при 85°C 120 Гц |
МНОЖИТЕЛЬ ИМПУЛЬСНОГО ТОКА
Коэффициент частоты, Гц
| Емкость, мкФ |
50 |
120 |
300 |
1k |
10k~ |
| ≤47 |
0,75 |
1,00 |
1,35 |
1,57 |
2,00 |
| 56-220 |
0,80 |
1,00 |
1,23 |
1,34 |
1,50 |
ТЕМПЕРАТУРНЫЙ КОЭФФИЦИЕНТ
Коэффициент частоты, Гц
| Температура |
-55 |
60 |
70 |
85 |
| Фактор |
1,65 |
1,50 |
1,30 |
1,00 |
|
|
|
|
|
