| Конденсаторы электролитические |

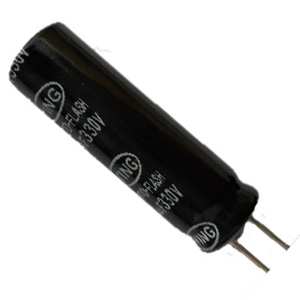

PE серия:
конденсаторы электролитические алюминиевые для фотовспышек
 |
ОСОБЕННОСТИ
PF серия для применения в фотовсппышах, где требуется не только высокий кпд, но и низкий рассеивающий фактор и малый ток утечки. Эти конденсаторы эффективно преобразуют электростатическую энергию в свет. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочие характеристики |
| Диапазон рабочих температур |
-25...+55°C |
| Номинальный рабочий диапазон напряжения |
330 & 360 В |
| Диапазон емкостей |
150...1500 мкФ |
| Допустимое отклонение емкостей |
-10%...+20% (120 Гц, +20°C) |
| Ток утечки |
I = 1XC(мкА) max. после 5 минутного подключения номинального рабочего напряжения при +20°C |
Рассеивающий фактор
tan δ (120 Гц, +20°C) |
less than 0,06 |
| Charge and Discharge Characteristics |
Циклы заряда и разряда: для 5000-10000 раз при комнатной температуре (5-35°C)
Циклы заряда и разряда: 30 с
Ток утечки: ≤ 150% начального указанного значения
Изменение емкости: в пределах ±10% от начального значения
tan μ: ≤ 150% начального указанного значения |
| Срок годности |
Хранение без подключенного напряжения при t= 55°C для 1000 часов и измеренного при 25°C
Ток утечки: ≤ 150% начального указанного значения
Изменение емкости: в пределах ±10% of начального измеренного значения
tan μ: ≤ 150% начального указанного значения |
ГАБАРИТНЫЕ РАЗМЕРЫ
| Напряжение (код) |
330 В |
360 В |
| Емкость, мкФ |
Код |
| 150 |
157 |
14,5x35
16x28
18x23 |
14,5x42
16x35
18x28
20x24 |
| 180 |
187 |
14,5x40
16x32
18x26 |
14,5x48
16x40
18x32
20x28 |
| 200 |
207 |
14,5x42
16x35
18x28
20x24 |
14,5x52
16x45
18x35
20x30
22x26 |
| 250 |
257 |
14,5x52
16x42
18x35
20x29
22x26 |
16x52
18x42
20x35
22x30 |
| 300 |
307 |
16x48
18x40
20x33
22x30 |
18x48
20x40
22x35
25x30 |
| 350 |
357 |
16x56
18x45
20x38
22x35 |
20x45
22x40
25x32 |
| 400 |
407 |
18x48
20x42
22x37
25x30 |
20x52
22x42
25x35 |
| 450 |
457 |
18x56
20x45
22x42
25x32 |
22x48
25x40 |
| 500 |
507 |
20x48
22x44
25x34 |
22x56
25x44
30x34 |
| 600 |
607 |
20x56
22x51
25x40
30x33 |
25x50
30x38 |
| 700 |
707 |
22x56
25x44
30x37 |
25x58
30x44 |
| 800 |
807 |
25x50
30x40 |
30x50
35x38 |
| 900 |
907 |
25x54
30x43 |
30x54
35x43 |
| 1000 |
108 |
25x58
30x47
35x37 |
30x58
35x48 |
| 1200 |
120 |
30x54
35x43 |
30x70
35x55 |
| 1300 |
138 |
30x58
35x45 |
35x59 |
| 1500 |
158 |
30x64
35x51 |
35x71 |
Размеры ØDxL, мм
|
|
|
|
|
