| Конденсаторы электролитические |

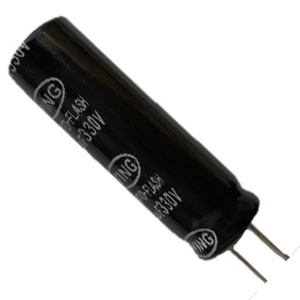

PF серия:
конденсаторы электролитические алюминиевые для фотовспышек
 |
ОСОБЕННОСТИ
PF серия для применения в фотовсппышах, где требуется не только высокий кпд, но и низкий рассеивающий фактор и малый ток утечки. Эти конденсаторы эффективно преобразуют электростатическую энергию в свет.
 |

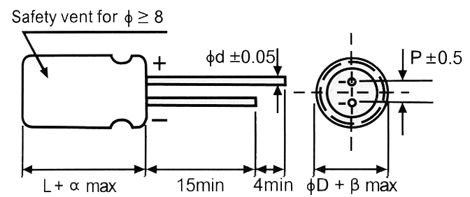

ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ
| ØD |
10 |
12,5 |
13 |
14,5 |
16 |
18 |
20 |
| P |
5,0 |
7,5 |
| Ød |
0,6 |
0,8 |
| α |
(L<20) 1,5 (L≥20) 2,0 |
| β |
(D<20) 0,5 (D≥20) 1,0 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Рабочие характеристики |
| Диапазон рабочих температур |
-25...+55°C |
| Номинальный рабочий диапазон напряжения |
330 В |
| Диапазон емкостей |
36...300 мкФ |
| Допустимое отклонение емкостей |
-10%...+20% (120 Гц, +20°C) |
| Ток утечки |
I = 1XC(мкА) max. после 5 минутного подключения номинального рабочего напряжения при +20°C |
Рассеивающий фактор
tan δ (120 Гц, +20°C) |
менее 0,06 |
| Charge and Discharge Characteristics |
Циклы заряда и разряда: для 5000 раз при комнатной температуре (5-35°C)
Циклы заряда и разряда: 30 с
Ток утечки: ≤ 150% начального указанного значения
Изменение емкости: в пределах ±10% от начального значения
tan μ: ≤ 150% начального указанного значения |
| Срок годности |
Хранение без подключенного напряжения при t= 55°C для 1000 часов и измеренного при 25°C
Ток утечки: ≤ 150% начального указанного значения
Изменение емкости: в пределах ±10% of начального измеренного значения
tan μ: ≤ 150% начального указанного значения |
ГАБАРИТНЫЕ РАЗМЕРЫ
ØDxL, мм
| Напряжение (код) |
330 В |
| Емкость, мкФ |
Код |
| 36 |
366 |
10x27 |
| 47 |
476 |
10x30
12,5x20 |
| 60 |
606 |
10x34 |
| 80 |
806 |
12,5x23
12,5x27 |
| 100 |
107 |
12,5x34
13x34
14,5x26 |
| 120 |
127 |
12,5x37
13x34
14,5x30
16x27 |
| 140 |
147 |
12,5x42
13x39
14,5x33
16x29
18x25 |
| 160 |
167 |
12,5x47
13x43
14,5x36
16x32 |
| 180 |
187 |
18x27
14,5x40
16x35
18x29 |
| 200 |
207 |
14,5x43
16x38
18x31 |
| 220 |
227 |
14,5x47
16x40
18x33 |
| 240 |
247 |
16x43
18x36 |
| 250 |
257 |
18x37
20x31 |
| 300 |
307 |
18x42
20x35 |
|
|
|
|
|
