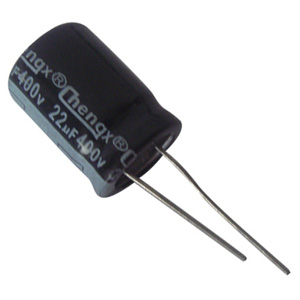

PL серия:
конденсаторы электролитические алюминиевые высокотемпературные +125°C

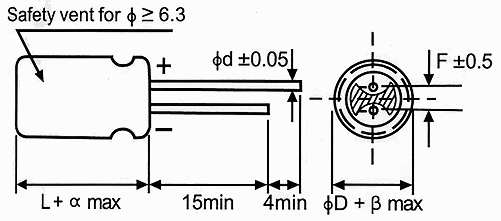

ОСОБЕННОСТИ 1. Широкий диапазон рабочих температур 125°C. 2. Подходит для использования в цепях постоянного тока или импульсных цепях в различных электронных и промышленных изделиях.   ТАБЛИЦА РАЗМЕРОВ КОРПУСОВ ØD 5 6,3 8 10 12,5 16 18 F 2,0 2,5 3,5 5,0 7,5 Ød 0,5 0,6 0,8 α  (L<20) 1,5   (L≥20) 2,0 β (D<20) 0,5   (D≥20) 1,0   ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Рабочие характеристики Диапазон рабочих температур -40...+105°C -25...+105°C Номинальный рабочий диапазон напряжения 160...400 В 450 В Диапазон емкостей 6,8...220 мкФ Допустимое отклонение емкостей ±20% (120 Гц, +20°C) Ток утечки I ≤ 0,02 CV +25(мкА) после 2-х минутного подключения номинального рабочего напряжения при +20°C Рассеивающий фактор tan δ (120 Гц, +20°C) Рабочее напряжение, В 160 200 250 350 400 450 tan δ (max) 0,15 0,15 0,15 0,20 0,20 0,20 Низкотемпературные характеристики Соотношение импедансов макс. на 120 Гц Рабочее напряжение, В 160 200 250 350 400 450 Z-25°C / Z+20°C 3 3 3 5 5 6 Высокотемпературная нагрузка Условия тестирования Испытания при +20°C Продолжительность: ØD 10 12,5-18 Ресурс 10000h 12000h Ток утечки: ≤ начального указанного значения Температура окружающей среды: +105°C Емкость изменяется на ±20% начального измеренного значения Приложенное напряжение: номинальное постоянное рабочее напряжение с номинальной пульсацией тока tan δ: ≤ 200% начального указанного значения Срок годности После оставления конденсаторов без нагрузки при 105° С в течение 1000 часов, характеристики конденсаторов должны соответствовать значением, перечисленным выше. Стандарт JIS C - 5101 (IEC 60384)   ГАБАРИТНЫЕ РАЗМЕРЫ Напряжение (код) 10 В (1A) 16 В (1C) 25 В (1E) 35 В (1E) 50 В (1H) Емкость, мкФ Код Размеры ØDxL, мм Ток пульсаций Размеры ØDxL, мм Ток пульсаций Размеры ØDxL, мм Ток пульсаций Размеры ØDxL, мм Ток пульсаций Размеры ØDxL, мм Ток пульсаций 1 105                 5x11 9 2,2 225                 5x11 14 3,3 335                 5x11 21 4,7 475                 5x11 26 10 106                 5x11 38 22 226             5x11 47 5x11 55 33 336         5x11 53 5x11 56 6,3x11 81 47 476     5x11 56 5x11 59 6,3x11 84 6,3x11 93 100 107 5x11 74 5x11 88 6,3x11 111 6,3x11 118 8x12 160 220 227 6,3x11 135 6,3x11 149 8x12 200 10x12,5 240     330 337 6,3x11 167 8x12 221 8x12 238         470 477 8x12 237 8x12 256 10x16 366         1000 108         10x20 575         2200 228         12,5x25 908         3900 398         16x30 1356         Максимально допустимый ток пульсаций (действующее значение мА) при 125°C 120 Гц
