BL3711 серия |
|
Приподнятые соединители SMD плата-плата, шаг 0.80 мм
|
Параметры:
Шаг выводов: 0,8 мм
Макс. рабочее напряжение U max.: 50 В
Макс. допустимый ток I max: 0,5 А
Сопротивление изоляции R: 1000 МОм
Сопротивление контактов: 65 мОм
Напряжение пробоя Uпр: 250 В
Температура рабочая Tраб.: -40...+105 °C
Материал контактов: фосфористая бронза
Материал изолятора: PA9T/LCP (UL94V-0)
|
| BL3711 |
- |
X |
- |
XXX |
- |
XXX |
- |
XX |
- |
F |
- |
R |
- |
01 |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
1) Серия:
BL3711
2) Тип:
F: розетка
M: вилка
3) Количество контактов (20...160):
020 ... 160
4) Высота корпуса:
Высота H
5) Покрытие контактов:
G0: золочение
SN: лужение
6) Материал изолятора:
D: BK-PA46
E: BK-PA9T
F: BK-LCP
7) Упаковка:
T: в пенале
R: в ленте на катушке
8) Направляющие в плату:
01: есть
02: нет
|
Приподнятые межплатные соединители SMD (для поверхностного монтажа) серии BL3711 имеют шаг выводов в ряду 0,80 мм и предназначены для использования в радиоэлектронной аппаратуре.
Приподнятые межплатные соединители серии BL3711 представляют собой этажерку двухрядных прямых розеток и этажерку двухрядных прямых вилок SMD (для поверхностного монтажа) до 5 этажей каждая (варианты высоты розетки: 7.40 мм, 10.40 мм, 11.40 мм, 12.40 мм, 13.40 мм; варианты высоты вилки: 8.00 мм, 11.00 мм, 12.00 мм, 13.00 мм, 14.00 мм).
Приподнятые межплатные соединители серии BL3711 поставляются, в основном, под заказ с фабрики в стандартной упаковке – в пеналах (суффикс "Т" в п.7 маркировки). Упаковка в ленте на катушках возможна при заказе от 1000 штук (суффикс "R" в п.7 маркировки).
Условия поставки межплатных соединителей серии BL3711 уточняйте у наших менеджеров. |
|
|
|
Розетка SMD |
|

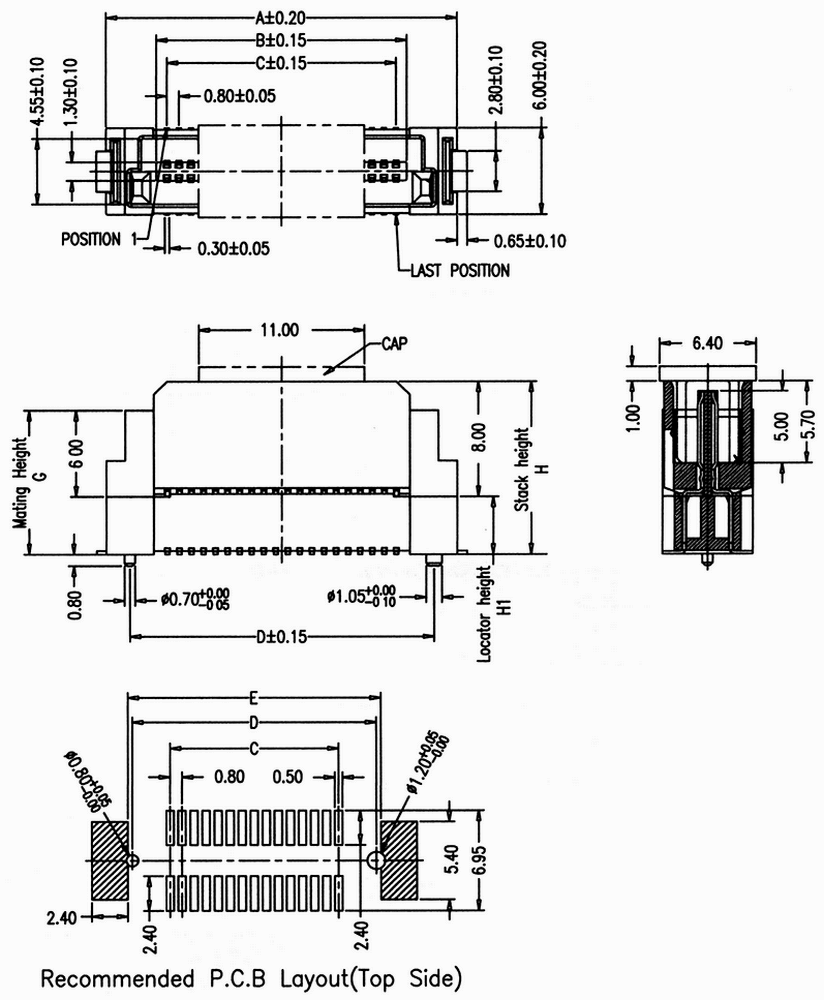

Размеры розетки, мм |
|
Вилка SMD |
|

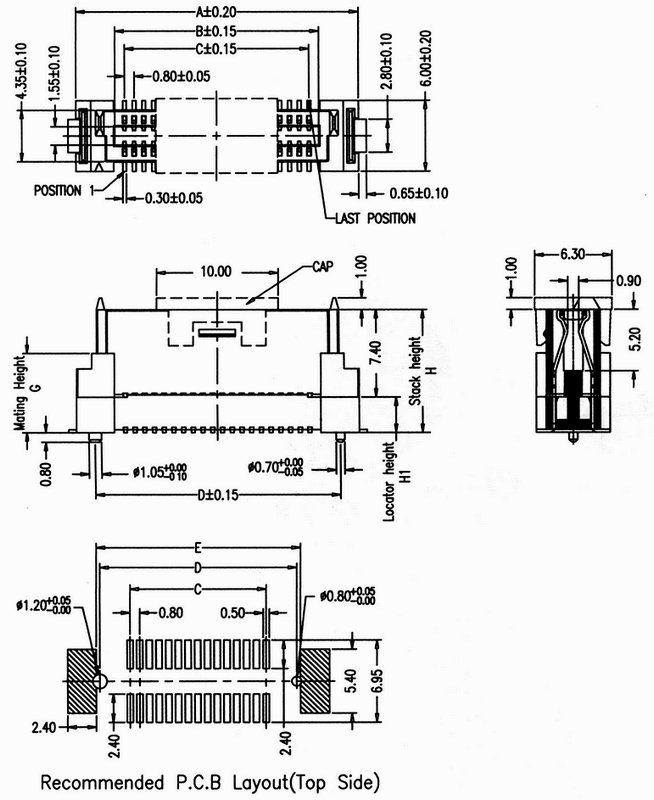

Размеры вилки, мм |
 |
|
|
|
Количество
контактов |
Размеры, мм |
| A |
B |
C |
D |
E |
| 20 |
15.30 |
8.80 |
7.20 |
12.20 |
12.80 |
| 30 |
19.30 |
12.80 |
11.20 |
16.20 |
16.80 |
| 40 |
23.30 |
16.80 |
15.20 |
20.20 |
20.80 |
| 60 |
31.30 |
24.80 |
23.20 |
28.20 |
28.80 |
| 80 |
39.30 |
32.80 |
31.20 |
36.20 |
36.80 |
| 100 |
47.30 |
40.80 |
39.20 |
44.20 |
44.80 |
| 120 |
55.30 |
48.80 |
47.20 |
52.20 |
52.80 |
| 160 |
71.30 |
64.80 |
63.20 |
68.20 |
68.80 |
| |
| Размеры, мм |
| H |
G |
H1 |
| 7.40 |
4.00 |
- |
| 10.40 |
7.00 |
3.00 |
| 11.40 |
8.00 |
4.00 |
| 12.40 |
9.00 |
5.00 |
|
|
|
 |
|
|
|
Количество
контактов |
Размеры, мм |
| A |
B |
C |
D |
E |
| 20 |
15.30 |
8.60 |
7.20 |
12.20 |
12.80 |
| 30 |
19.30 |
12.60 |
11.20 |
16.20 |
16.80 |
| 40 |
23.30 |
16.60 |
15.20 |
20.20 |
20.80 |
| 60 |
31.30 |
24.60 |
23.20 |
28.20 |
28.80 |
| 80 |
39.30 |
32.60 |
31.20 |
36.20 |
36.30 |
| 100 |
47.30 |
40.60 |
39.20 |
44.20 |
44.80 |
| 120 |
55.30 |
48.60 |
47.20 |
52.20 |
52.80 |
| 160 |
71.30 |
64.60 |
63.20 |
68.20 |
68.80 |
| |
| Размеры, мм |
| H |
G |
H1 |
| 8.00 |
6.00 |
- |
| 11.00 |
9.00 |
3.00 |
| 12.00 |
10.00 |
4.00 |
| 13.00 |
11.00 |
5.00 |
|
|
|
Розетки SMD, шаг 0.50 мм
| 195761 |
BL3711-F020074G0FR01 |
20 |
15.30 |
8.80 |
7.20 |
12.20 |
12.80 |
7.40 |
4.00 |
- |
| 195762 |
BL3711-F030074G0FR01 |
30 |
19.30 |
12.80 |
11.20 |
16.20 |
16.80 |
7.40 |
4.00 |
- |
| 195763 |
BL3711-F040074G0FR01 |
40 |
23.30 |
16.80 |
15.20 |
20.20 |
20.80 |
7.40 |
4.00 |
- |
| 195764 |
BL3711-F060074G0FR01 |
60 |
31.30 |
24.80 |
23.20 |
28.20 |
28.80 |
7.40 |
4.00 |
- |
| 195765 |
BL3711-F080074G0FR01 |
80 |
39.30 |
32.80 |
31.20 |
36.20 |
36.80 |
7.40 |
4.00 |
- |
| 195766 |
BL3711-F100074G0FR01 |
100 |
47.30 |
40.80 |
39.20 |
44.20 |
44.80 |
7.40 |
4.00 |
- |
| 195767 |
BL3711-F120074G0FR01 |
120 |
55.30 |
48.80 |
47.20 |
52.20 |
52.80 |
7.40 |
4.00 |
- |
| 195768 |
BL3711-F160074G0FR01 |
160 |
71.30 |
64.80 |
63.20 |
68.20 |
68.80 |
7.40 |
4.00 |
- |
| 195769 |
BL3711-F020104G0FR01 |
20 |
15.30 |
8.80 |
7.20 |
12.20 |
12.80 |
10.40 |
7.00 |
3.00 |
| 195770 |
BL3711-F030104G0FR01 |
30 |
19.30 |
12.80 |
11.20 |
16.20 |
16.80 |
10.40 |
7.00 |
3.00 |
| 195771 |
BL3711-F040104G0FR01 |
40 |
23.30 |
16.80 |
15.20 |
20.20 |
20.80 |
10.40 |
7.00 |
3.00 |
| 195772 |
BL3711-F060104G0FR01 |
60 |
31.30 |
24.80 |
23.20 |
28.20 |
28.80 |
10.40 |
7.00 |
3.00 |
| 195773 |
BL3711-F080104G0FR01 |
80 |
39.30 |
32.80 |
31.20 |
36.20 |
36.80 |
10.40 |
7.00 |
3.00 |
| 195774 |
BL3711-F100104G0FR01 |
100 |
47.30 |
40.80 |
39.20 |
44.20 |
44.80 |
10.40 |
7.00 |
3.00 |
| 195775 |
BL3711-F120104G0FR01 |
120 |
55.30 |
48.80 |
47.20 |
52.20 |
52.80 |
10.40 |
7.00 |
3.00 |
| 195776 |
BL3711-F160104G0FR01 |
160 |
71.30 |
64.80 |
63.20 |
68.20 |
68.80 |
10.40 |
7.00 |
3.00 |
| 195777 |
BL3711-F020114G0FR01 |
20 |
15.30 |
8.80 |
7.20 |
12.20 |
12.80 |
11.40 |
8.00 |
4.00 |
| 195778 |
BL3711-F030114G0FR01 |
30 |
19.30 |
12.80 |
11.20 |
16.20 |
16.80 |
11.40 |
8.00 |
4.00 |
| 195779 |
BL3711-F040114G0FR01 |
40 |
23.30 |
16.80 |
15.20 |
20.20 |
20.80 |
11.40 |
8.00 |
4.00 |
| 195780 |
BL3711-F060114G0FR01 |
60 |
31.30 |
24.80 |
23.20 |
28.20 |
28.80 |
11.40 |
8.00 |
4.00 |
| 195781 |
BL3711-F080114G0FR01 |
80 |
39.30 |
32.80 |
31.20 |
36.20 |
36.80 |
11.40 |
8.00 |
4.00 |
| 195782 |
BL3711-F100114G0FR01 |
100 |
47.30 |
40.80 |
39.20 |
44.20 |
44.80 |
11.40 |
8.00 |
4.00 |
| 195783 |
BL3711-F120114G0FR01 |
120 |
55.30 |
48.80 |
47.20 |
52.20 |
52.80 |
11.40 |
8.00 |
4.00 |
| 195784 |
BL3711-F160114G0FR01 |
160 |
71.30 |
64.80 |
63.20 |
68.20 |
68.80 |
11.40 |
8.00 |
4.00 |
| 195785 |
BL3711-F020124G0FR01 |
20 |
15.30 |
8.80 |
7.20 |
12.20 |
12.80 |
12.40 |
9.00 |
5.00 |
| 195786 |
BL3711-F030124G0FR01 |
30 |
19.30 |
12.80 |
11.20 |
16.20 |
16.80 |
12.40 |
9.00 |
5.00 |
| 195787 |
BL3711-F040124G0FR01 |
40 |
23.30 |
16.80 |
15.20 |
20.20 |
20.80 |
12.40 |
9.00 |
5.00 |
| 195788 |
BL3711-F060124G0FR01 |
60 |
31.30 |
24.80 |
23.20 |
28.20 |
28.80 |
12.40 |
9.00 |
5.00 |
| 195789 |
BL3711-F080124G0FR01 |
80 |
39.30 |
32.80 |
31.20 |
36.20 |
36.80 |
12.40 |
9.00 |
5.00 |
| 195790 |
BL3711-F100124G0FR01 |
100 |
47.30 |
40.80 |
39.20 |
44.20 |
44.80 |
12.40 |
9.00 |
5.00 |
| 195791 |
BL3711-F120124G0FR01 |
120 |
55.30 |
48.80 |
47.20 |
52.20 |
52.80 |
12.40 |
9.00 |
5.00 |
| 195792 |
BL3711-F160124G0FR01 |
160 |
71.30 |
64.80 |
63.20 |
68.20 |
68.80 |
12.40 |
9.00 |
5.00 |
| 195793 |
BL3711-F020134G0FR01 |
20 |
15.30 |
8.80 |
7.20 |
12.20 |
12.80 |
13.40 |
10.00 |
6.00 |
| 195794 |
BL3711-F030134G0FR01 |
30 |
19.30 |
12.80 |
11.20 |
16.20 |
16.80 |
13.40 |
10.00 |
6.00 |
| 195795 |
BL3711-F040134G0FR01 |
40 |
23.30 |
16.80 |
15.20 |
20.20 |
20.80 |
13.40 |
10.00 |
6.00 |
| 195796 |
BL3711-F060134G0FR01 |
60 |
31.30 |
24.80 |
23.20 |
28.20 |
28.80 |
13.40 |
10.00 |
6.00 |
| 195797 |
BL3711-F080134G0FR01 |
80 |
39.30 |
32.80 |
31.20 |
36.20 |
36.80 |
13.40 |
10.00 |
6.00 |
| 195798 |
BL3711-F100134G0FR01 |
100 |
47.30 |
40.80 |
39.20 |
44.20 |
44.80 |
13.40 |
10.00 |
6.00 |
| 195799 |
BL3711-F120134G0FR01 |
120 |
55.30 |
48.80 |
47.20 |
52.20 |
52.80 |
13.40 |
10.00 |
6.00 |
| 195800 |
BL3711-F160134G0FR01 |
160 |
71.30 |
64.80 |
63.20 |
68.20 |
68.80 |
13.40 |
10.00 |
6.00 |
|
Вилки SMD, шаг 0.50 мм
| 195801 |
BL3711-M020080G0FR01 |
20 |
15.30 |
8.80 |
7.20 |
12.20 |
12.80 |
7.40 |
4.00 |
- |
| 195802 |
BL3711-M030080G0FR01 |
30 |
19.30 |
12.80 |
11.20 |
16.20 |
16.80 |
7.40 |
4.00 |
- |
| 195803 |
BL3711-M040080G0FR01 |
40 |
23.30 |
16.80 |
15.20 |
20.20 |
20.80 |
7.40 |
4.00 |
- |
| 195804 |
BL3711-M060080G0FR01 |
60 |
31.30 |
24.80 |
23.20 |
28.20 |
28.80 |
7.40 |
4.00 |
- |
| 195805 |
BL3711-M080080G0FR01 |
80 |
39.30 |
32.80 |
31.20 |
36.20 |
36.80 |
7.40 |
4.00 |
- |
| 195806 |
BL3711-M100080G0FR01 |
100 |
47.30 |
40.80 |
39.20 |
44.20 |
44.80 |
7.40 |
4.00 |
- |
| 195807 |
BL3711-M120080G0FR01 |
120 |
55.30 |
48.80 |
47.20 |
52.20 |
52.80 |
7.40 |
4.00 |
- |
| 195808 |
BL3711-M160080G0FR01 |
160 |
71.30 |
64.80 |
63.20 |
68.20 |
68.80 |
7.40 |
4.00 |
- |
| 195809 |
BL3711-M020110G0FR01 |
20 |
15.30 |
8.80 |
7.20 |
12.20 |
12.80 |
10.40 |
7.00 |
3.00 |
| 195810 |
BL3711-M030110G0FR01 |
30 |
19.30 |
12.80 |
11.20 |
16.20 |
16.80 |
10.40 |
7.00 |
3.00 |
| 195811 |
BL3711-M040110G0FR01 |
40 |
23.30 |
16.80 |
15.20 |
20.20 |
20.80 |
10.40 |
7.00 |
3.00 |
| 195812 |
BL3711-M060110G0FR01 |
60 |
31.30 |
24.80 |
23.20 |
28.20 |
28.80 |
10.40 |
7.00 |
3.00 |
| 195813 |
BL3711-M080110G0FR01 |
80 |
39.30 |
32.80 |
31.20 |
36.20 |
36.80 |
10.40 |
7.00 |
3.00 |
| 195814 |
BL3711-M100110G0FR01 |
100 |
47.30 |
40.80 |
39.20 |
44.20 |
44.80 |
10.40 |
7.00 |
3.00 |
| 195815 |
BL3711-M120110G0FR01 |
120 |
55.30 |
48.80 |
47.20 |
52.20 |
52.80 |
10.40 |
7.00 |
3.00 |
| 195816 |
BL3711-M160110G0FR01 |
160 |
71.30 |
64.80 |
63.20 |
68.20 |
68.80 |
10.40 |
7.00 |
3.00 |
| 195817 |
BL3711-M020120G0FR01 |
20 |
15.30 |
8.80 |
7.20 |
12.20 |
12.80 |
11.40 |
8.00 |
4.00 |
| 195818 |
BL3711-M030120G0FR01 |
30 |
19.30 |
12.80 |
11.20 |
16.20 |
16.80 |
11.40 |
8.00 |
4.00 |
| 195819 |
BL3711-M040120G0FR01 |
40 |
23.30 |
16.80 |
15.20 |
20.20 |
20.80 |
11.40 |
8.00 |
4.00 |
| 195820 |
BL3711-M060120G0FR01 |
60 |
31.30 |
24.80 |
23.20 |
28.20 |
28.80 |
11.40 |
8.00 |
4.00 |
| 195821 |
BL3711-M080120G0FR01 |
80 |
39.30 |
32.80 |
31.20 |
36.20 |
36.80 |
11.40 |
8.00 |
4.00 |
| 195822 |
BL3711-M100120G0FR01 |
100 |
47.30 |
40.80 |
39.20 |
44.20 |
44.80 |
11.40 |
8.00 |
4.00 |
| 195823 |
BL3711-M120120G0FR01 |
120 |
55.30 |
48.80 |
47.20 |
52.20 |
52.80 |
11.40 |
8.00 |
4.00 |
| 195824 |
BL3711-M160120G0FR01 |
160 |
71.30 |
64.80 |
63.20 |
68.20 |
68.80 |
11.40 |
8.00 |
4.00 |
| 195825 |
BL3711-M020130G0FR01 |
20 |
15.30 |
8.80 |
7.20 |
12.20 |
12.80 |
12.40 |
9.00 |
5.00 |
| 195826 |
BL3711-M030130G0FR01 |
30 |
19.30 |
12.80 |
11.20 |
16.20 |
16.80 |
12.40 |
9.00 |
5.00 |
| 195827 |
BL3711-M040130G0FR01 |
40 |
23.30 |
16.80 |
15.20 |
20.20 |
20.80 |
12.40 |
9.00 |
5.00 |
| 195828 |
BL3711-M060130G0FR01 |
60 |
31.30 |
24.80 |
23.20 |
28.20 |
28.80 |
12.40 |
9.00 |
5.00 |
| 195829 |
BL3711-M080130G0FR01 |
80 |
39.30 |
32.80 |
31.20 |
36.20 |
36.80 |
12.40 |
9.00 |
5.00 |
| 195830 |
BL3711-M100130G0FR01 |
100 |
47.30 |
40.80 |
39.20 |
44.20 |
44.80 |
12.40 |
9.00 |
5.00 |
| 195831 |
BL3711-M120130G0FR01 |
120 |
55.30 |
48.80 |
47.20 |
52.20 |
52.80 |
12.40 |
9.00 |
5.00 |
| 195832 |
BL3711-M160130G0FR01 |
160 |
71.30 |
64.80 |
63.20 |
68.20 |
68.80 |
12.40 |
9.00 |
5.00 |
| 195833 |
BL3711-M020140G0FR01 |
20 |
15.30 |
8.80 |
7.20 |
12.20 |
12.80 |
13.40 |
10.00 |
6.00 |
| 195834 |
BL3711-M030140G0FR01 |
30 |
19.30 |
12.80 |
11.20 |
16.20 |
16.80 |
13.40 |
10.00 |
6.00 |
| 195835 |
BL3711-M040140G0FR01 |
40 |
23.30 |
16.80 |
15.20 |
20.20 |
20.80 |
13.40 |
10.00 |
6.00 |
| 195836 |
BL3711-M060140G0FR01 |
60 |
31.30 |
24.80 |
23.20 |
28.20 |
28.80 |
13.40 |
10.00 |
6.00 |
| 195837 |
BL3711-M080140G0FR01 |
80 |
39.30 |
32.80 |
31.20 |
36.20 |
36.80 |
13.40 |
10.00 |
6.00 |
| 195838 |
BL3711-M100140G0FR01 |
100 |
47.30 |
40.80 |
39.20 |
44.20 |
44.80 |
13.40 |
10.00 |
6.00 |
| 195839 |
BL3711-M120140G0FR01 |
120 |
55.30 |
48.80 |
47.20 |
52.20 |
52.80 |
13.40 |
10.00 |
6.00 |
| 195840 |
BL3711-M160140G0FR01 |
160 |
71.30 |
64.80 |
63.20 |
68.20 |
68.80 |
13.40 |
10.00 |
6.00 |
|
|
|
|
|
|
- Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены, опубликованные в Магазине, могут оказаться недействительными, не являются окончательными, предназначены только для предварительного ознакомления и ни при каких обстоятельствах не являются публичной офертой. Актуальные цены необходимо уточнять у менеджеров.
- Информацию о наличии товаров и свежих ценах уточняйте у наших менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Также можно отправить запрос, нажав ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованные на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами и ни при каких обстоятельствах не являются публичной офертой.
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы, в противном случае претензии не принимаются!
|
|
|
|
|
