Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 0,80 x 1,20 мм

2731SM-02xxPG серия

розетки прямые двухрядные на плату для поверхностного (SMD) монтажа с направляющими, шаг 0,80 x 1,20 мм

2731SM-02xxPG серия, розетки прямые двухрядные на плату для поверхностного (SMD) монтажа с направляющими, шаг 0,80 x 1,20 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 0,80 x 1,20 мм

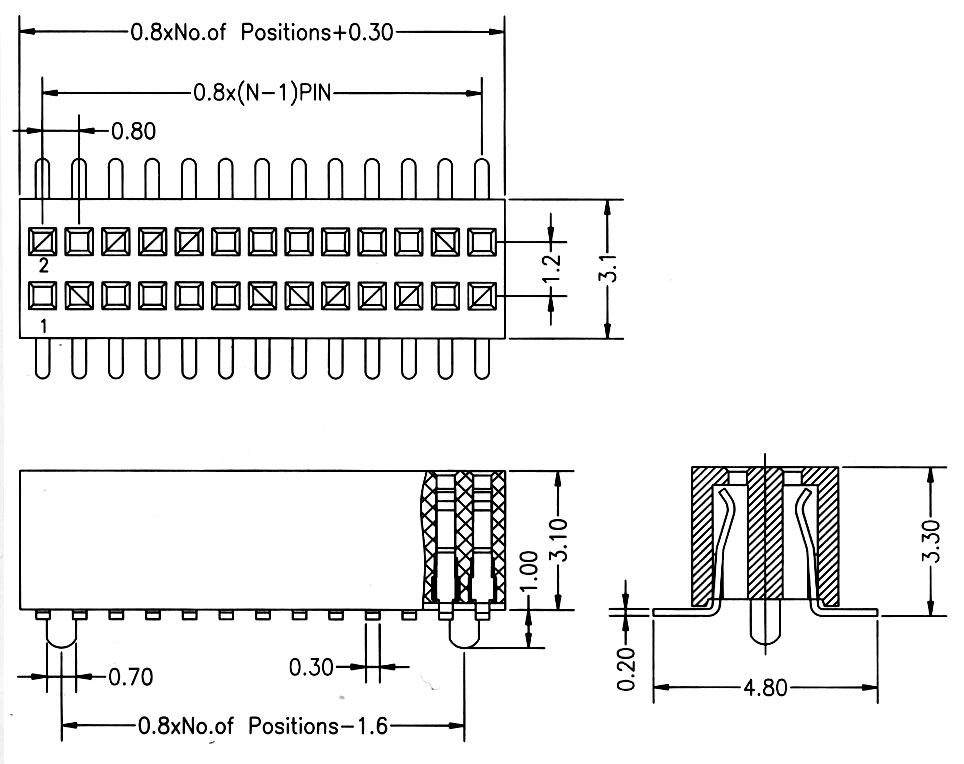

Чертеж

27311	SM	-	XXX	G	-	PG
1	2		3	4		5

1) серия
     27311
2) тип
     SM: для поверхностного (SMD) монтажа
3) количество контактов 2...100
     XXX
4) золочение контактов
     G
5) опции
     PG: направляющие
     CP: крышка
     CG: направляющие + крышка

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 0.75 A AC/DC
Максимальное напряжение: 100 V AC/DC
Сопротивление контактов: 30 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

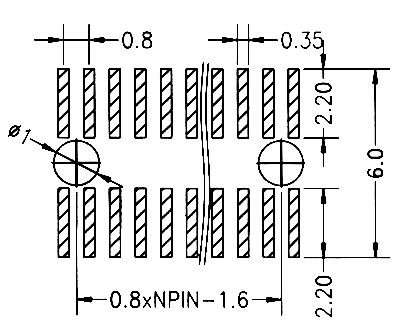

Макет печатной платы

Код товара	Марка	количество контактов
182569	2731SM-0201PG	2
182570	2731SM-0202PG	4
182571	2731SM-0203PG	6
182572	2731SM-0204PG	8
182573	2731SM-0205PG	10
182574	2731SM-0206PG	12
182575	2731SM-0207PG	14
182576	2731SM-0208PG	16
182577	2731SM-0209PG	18
182578	2731SM-0210PG	20
182579	2731SM-0211PG	22
182580	2731SM-0212PG	24
182581	2731SM-0213PG	26
182582	2731SM-0214PG	28
182583	2731SM-0215PG	30
182584	2731SM-0216PG	32
182585	2731SM-0217PG	34
182586	2731SM-0218PG	36
182587	2731SM-0219PG	38
182588	2731SM-0220PG	40
182589	2731SM-0221PG	42
182590	2731SM-0222PG	44
182591	2731SM-0223PG	46
182592	2731SM-0224PG	48
182593	2731SM-0225PG	50

Код товара	Марка	количество контактов
182594	2731SM-0226PG	52
182595	2731SM-0227PG	54
182596	2731SM-0228PG	56
182597	2731SM-0229PG	58
182598	2731SM-0230PG	60
182599	2731SM-0231PG	62
182600	2731SM-0232PG	64
182601	2731SM-0233PG	66
182602	2731SM-0234PG	68
182603	2731SM-0235PG	70
182604	2731SM-0236PG	72
182605	2731SM-0237PG	74
182606	2731SM-0238PG	76
182607	2731SM-0239PG	78
182608	2731SM-0240PG	80
182609	2731SM-0241PG	82
182610	2731SM-0242PG	84
182611	2731SM-0243PG	86
182612	2731SM-0244PG	88
182613	2731SM-0245PG	90
182614	2731SM-0246PG	92
182615	2731SM-0247PG	94
182616	2731SM-0248PG	96
182617	2731SM-0249PG	98
182618	2731SM-0250PG	100

Макет печатной платы
