Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них

Шаг 1,00 x 1,00 мм

(шаг между выводами в ряду 1,00 мм; расстояние между рядами 1,00 мм у двухрядных)

Максимальный ток: 0.75-1.0 A AC/DC
Материал изолятора: PBT (полибутилентерефтлат) (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Максимальное напряжение: 100 V AC/DC
Сопротивление контактов: 30 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

     Вилки штыревые (штыревые линейки, штыревые соединители, штыревые разъемы) с шагом 1,0 мм изготавливаются на фабрике в виде линеек с надрезанным изолятором по 1x50 или 2x50 контактов.
     Затем они могут быть разрезаны на фабрике на специальном приспособлении на требуемое количество контактов: однорядные вилки режутся на любое количество контактов: 1, 2, 3... и т.д. ., двухрядные вилки режутся на любое четное количество контактов: 2, 4, 6... и т.д.
     Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

     Гнезда для штыревых вилок изготавливаются методом литья сразу на нужное количество контактов.

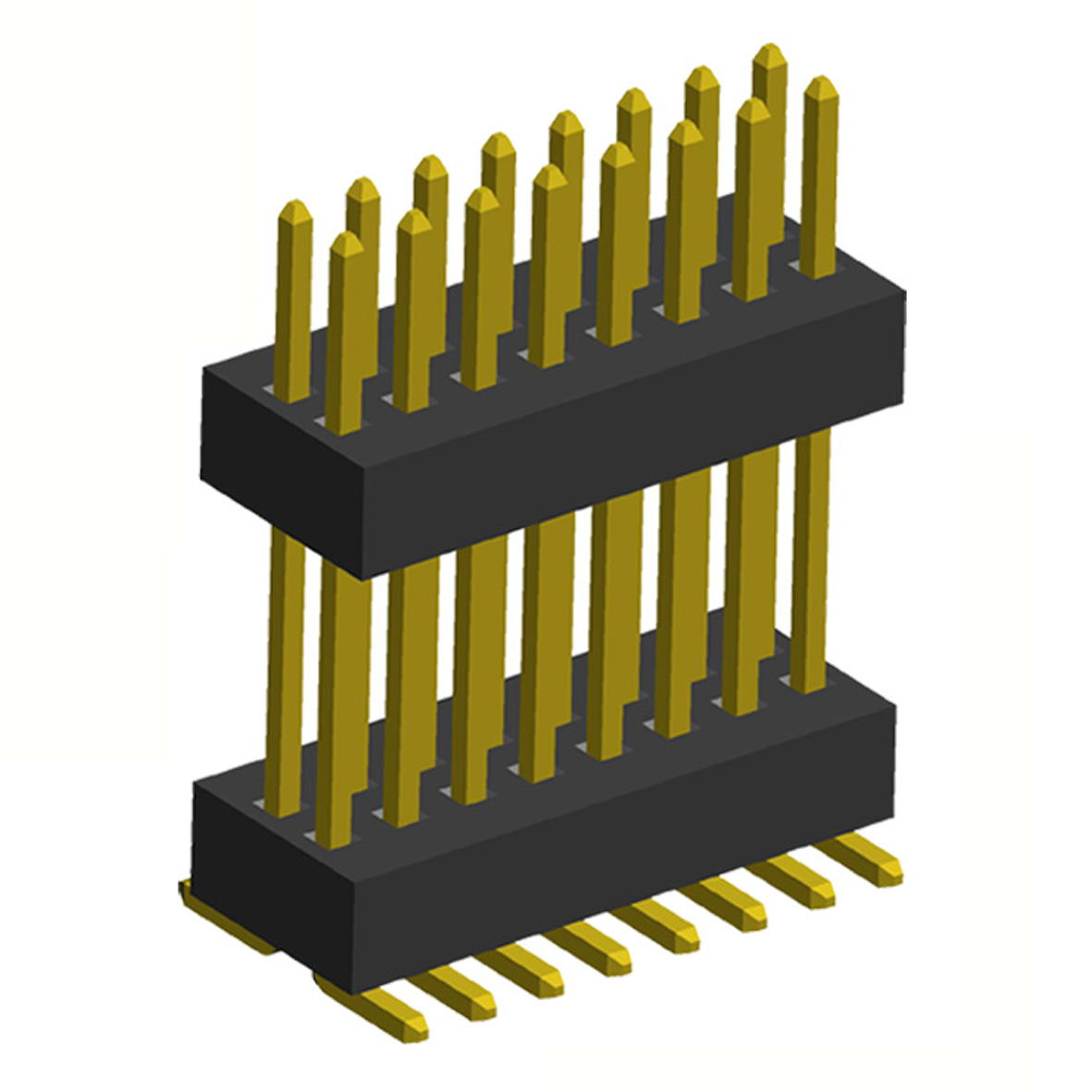

2191SMDI-XXXG серия, вилки открытые прямые приподнятые двухрядные на плату для поверхностного (SMD) монтажа, шаг 1,00 мм, 2x50 контактов
2191SMDI-XXXG
серия

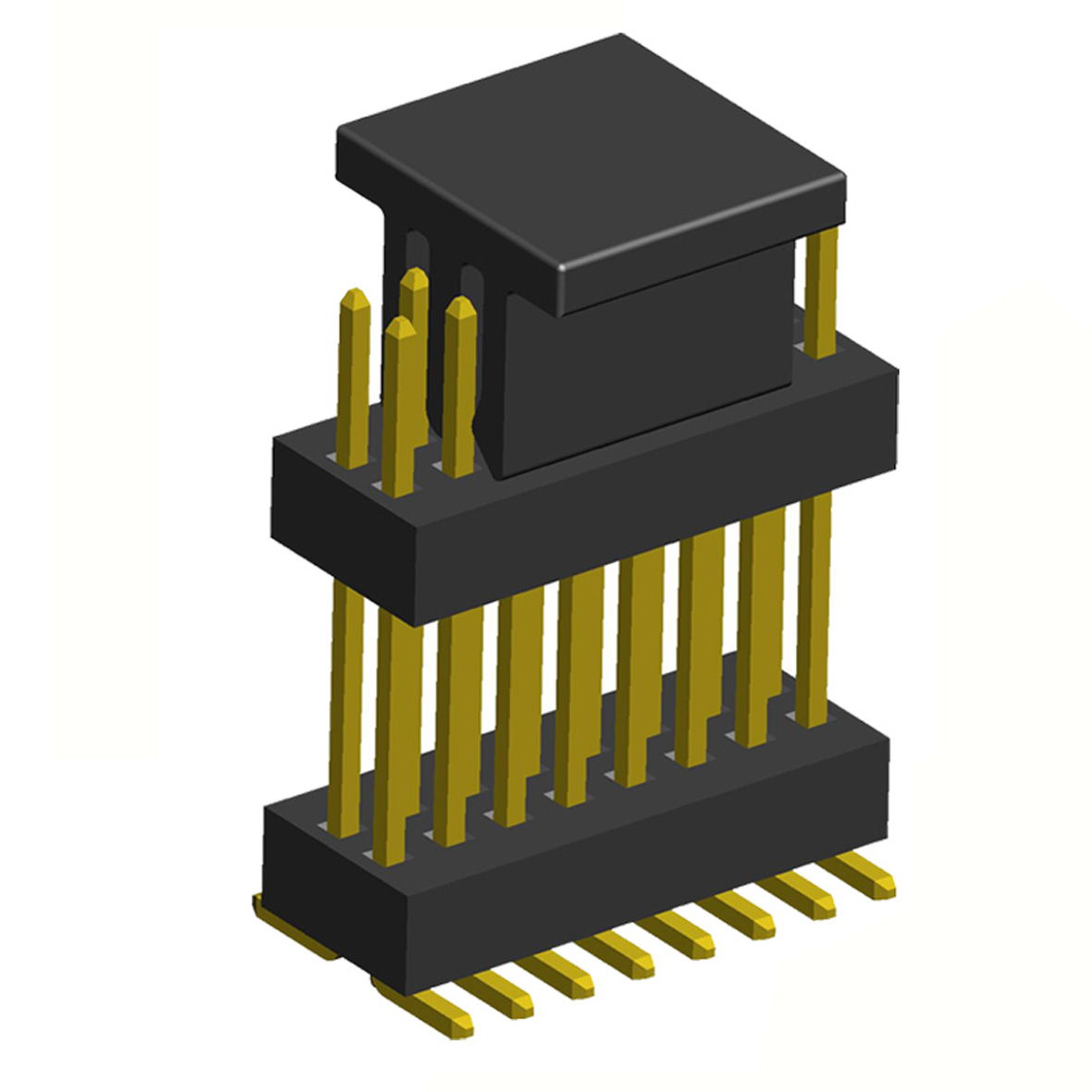

2191SMDI-XXXG-CP серия, вилки открытые прямые приподнятые двухрядные на плату для поверхностного (SMD) монтажа с захватом, шаг 1,00 мм, 2x50 контактов
2191SMDI-XXXG-CP
серия

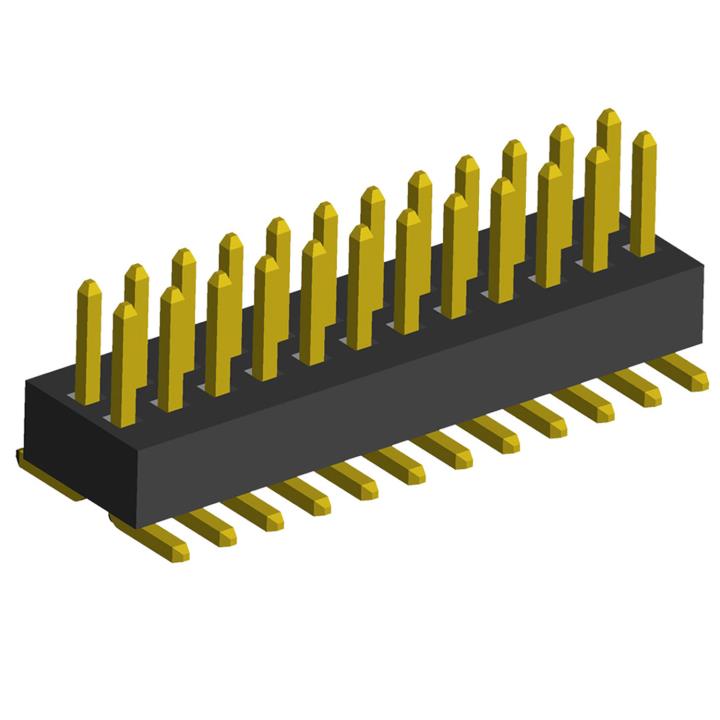

2191SM-XXXG серия, вилки открытые прямые двухрядные на плату для поверхностного (SMD) монтажа, шаг 1,00 мм, 2x50 контактов
2191SM-XXXG
серия

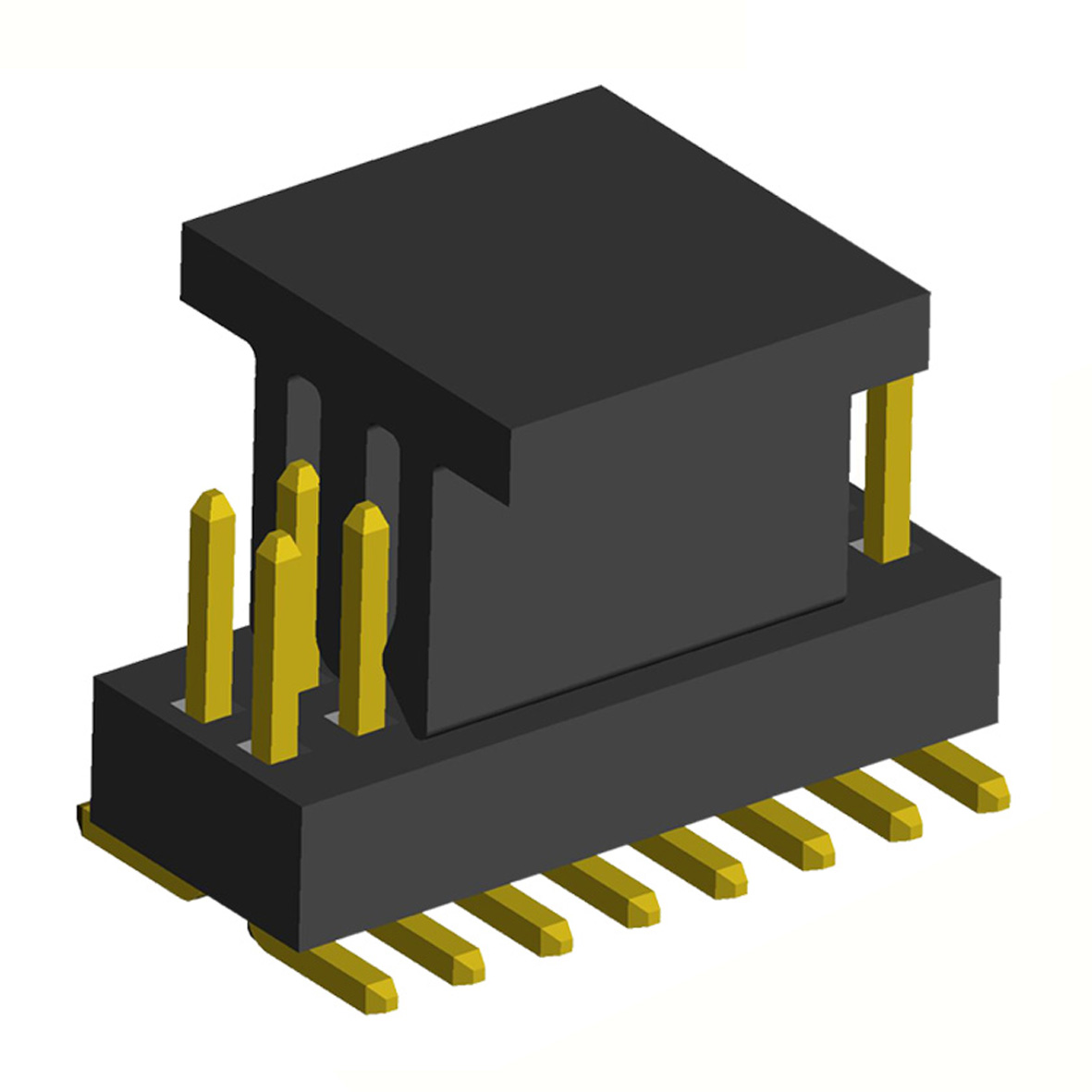

2191SM-XXXG-CP серия, вилки открытые прямые двухрядные на плату для поверхностного (SMD) монтажа с захватом, шаг 1,00 мм, 2x50 контактов
2191SM-XXXG-CP
серия

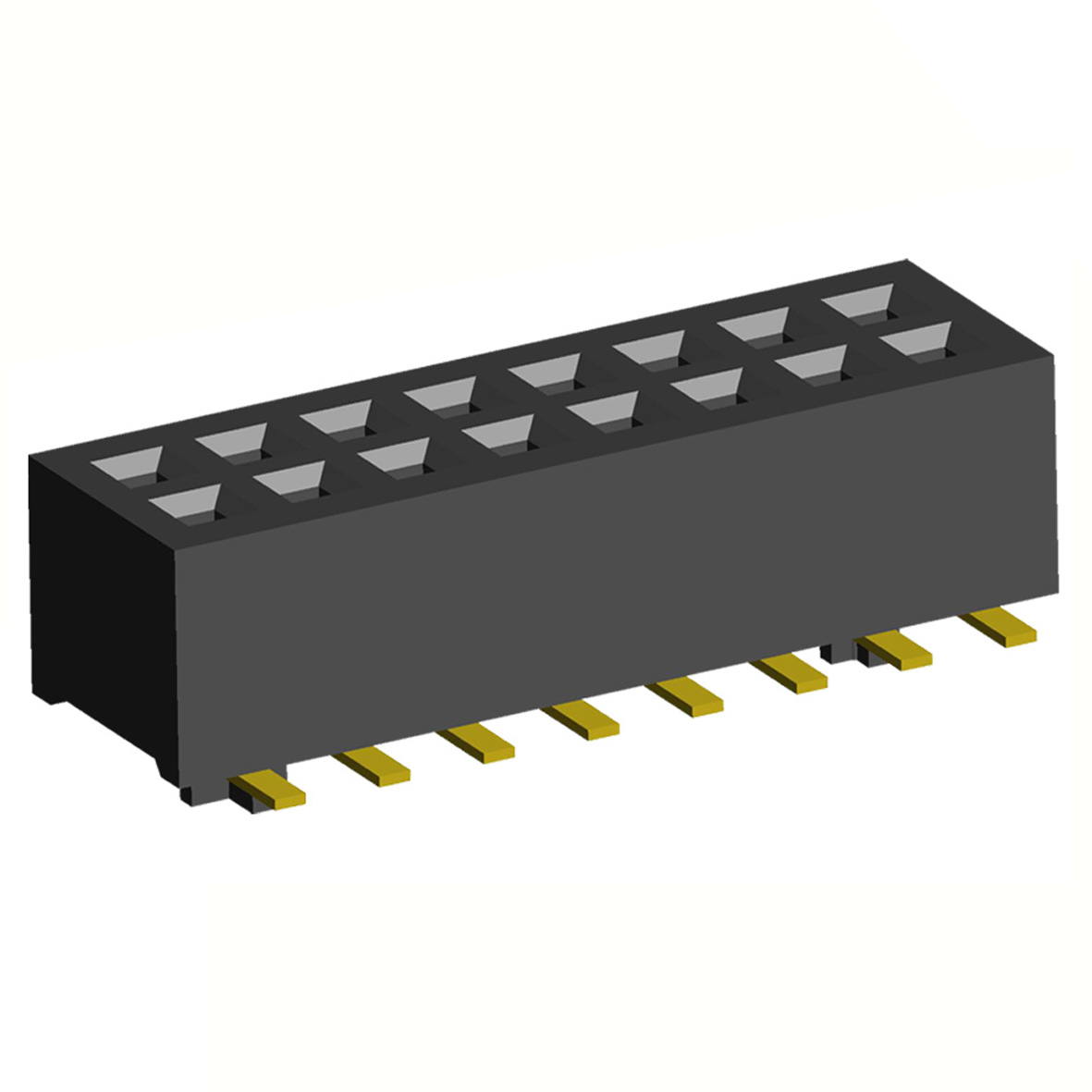

2192SM3-XXXG серия, розетки прямые двухрядные на плату для поверхностного (SMD) монтажа, шаг 1,00 мм, 2x50 контактов
2192SM3-XXXG
серия

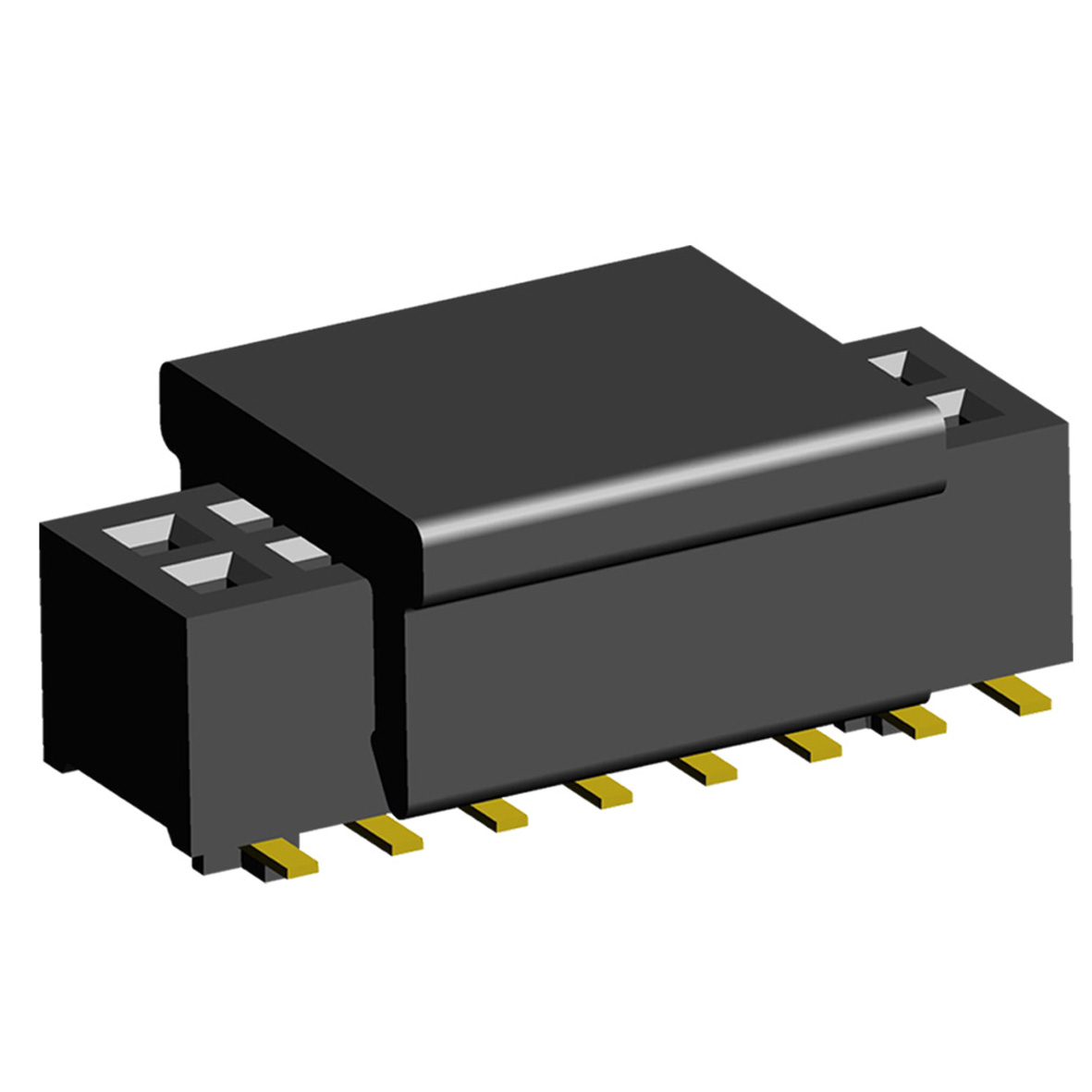

2192SM3-XXXG-CP серия, розетки прямые двухрядные на плату для поверхностного (SMD) монтажа с захватом, шаг 1,00 мм, 2x50 контактов
2192SM3-XXXG-CP
серия
2192SM4-XXXG серия, розетки прямые двухрядные на плату для поверхностного (SMD) монтажа, шаг 1,00 мм, 2x50 контактов
2192SM4-XXXG
серия

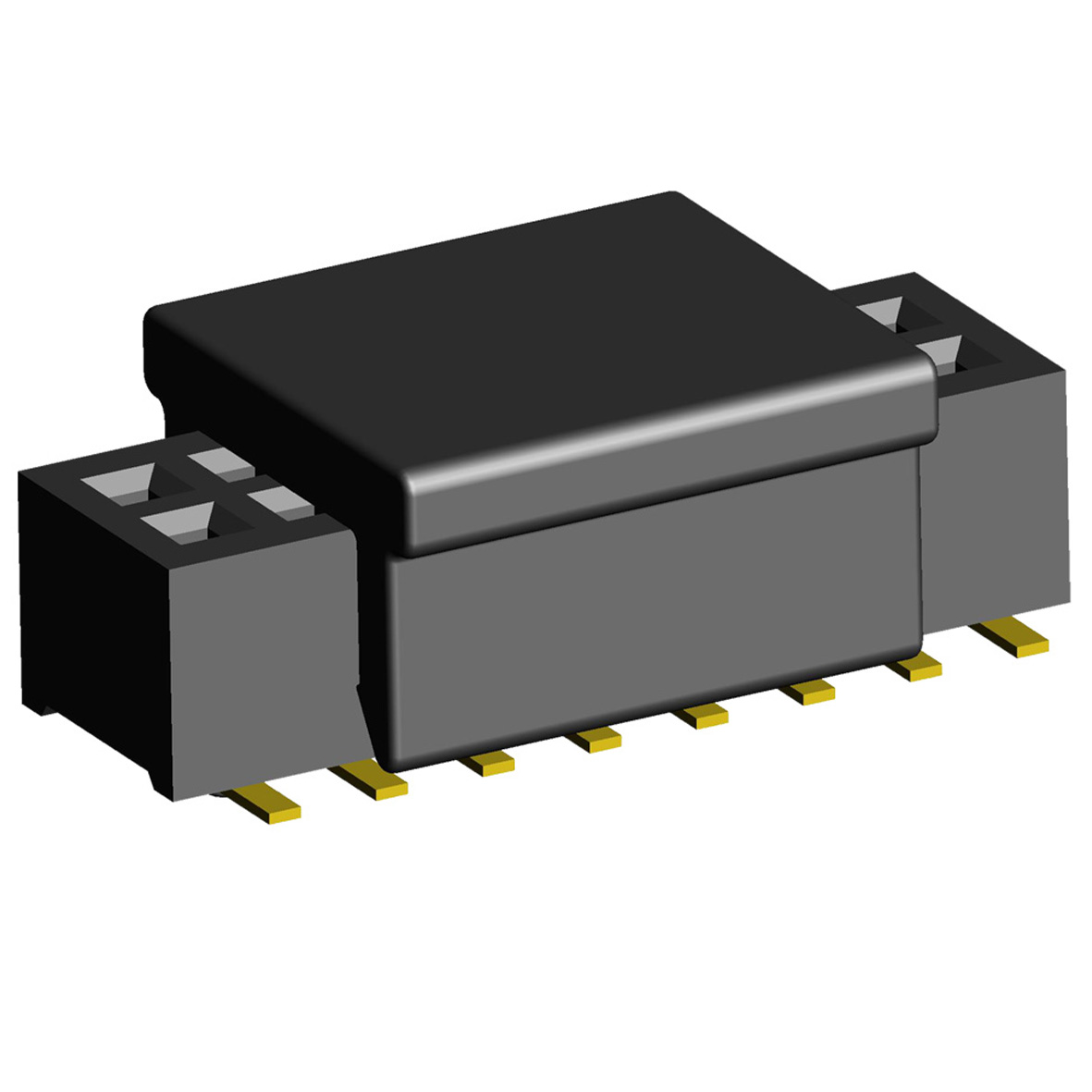

2192SM4-XXXG-CP серия, розетки прямые двухрядные на плату для поверхностного (SMD) монтажа с захватом, шаг 1,00 мм, 2x50 контактов
2192SM4-XXXG-CP
серия

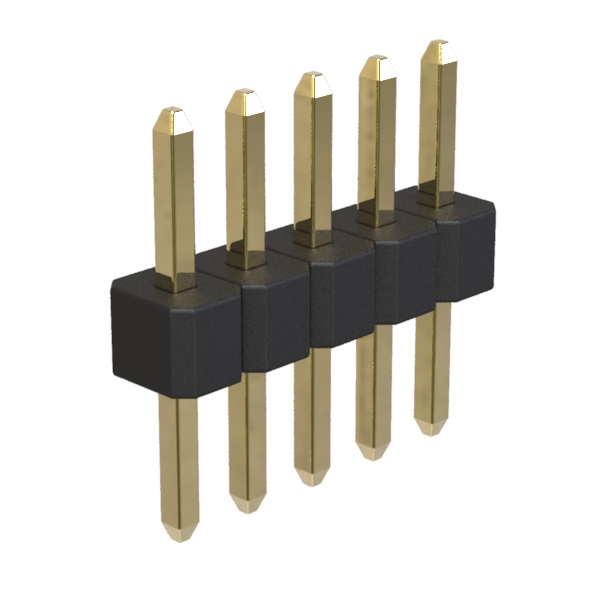

BL1610-11XXS серия, вилки штыревые однорядные прямые на плату для монтажа в отверстия, шаг 1,00 мм, 1x50 контактов
BL1610-11XXS
серия

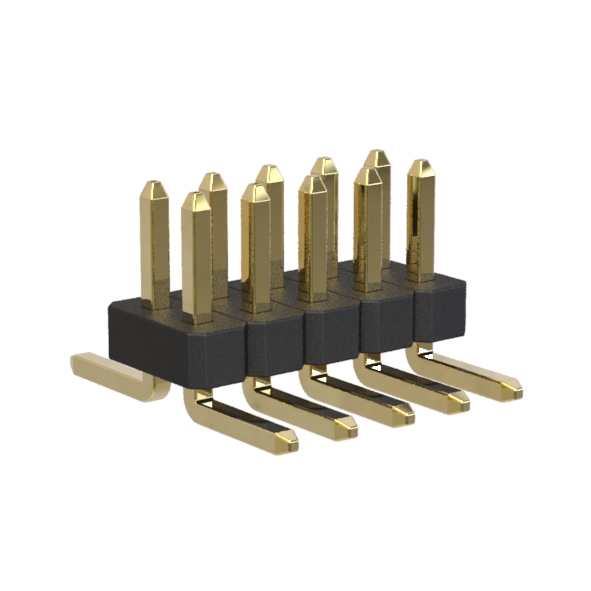

BL1610-12XXM серия, вилки штыревые двухрядные вертикальные для поверхностного (SMD) монтажа, шаг 1,00 мм, 2x50 контактов
BL1610-12XXM
серия

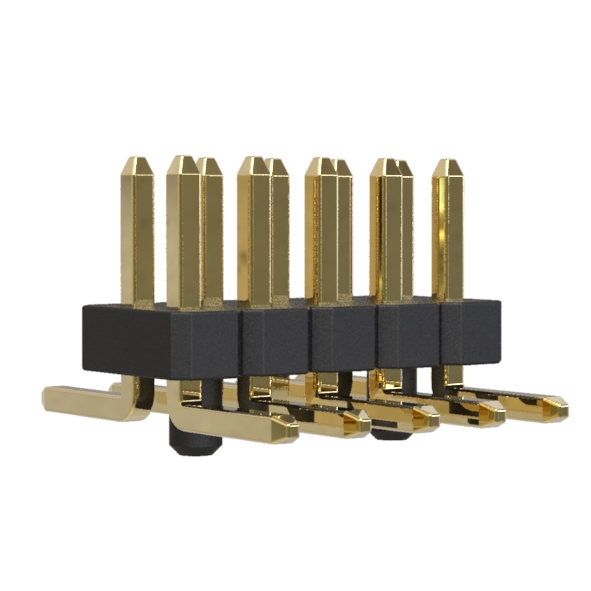

BL1610-12XXM-PG серия, вилки штыревые двухрядные вертикальные для поверхностного (SMD) монтажа с направляющими, шаг 1,00 мм, 2x50 контактов
BL1610-12XXM-PG
серия

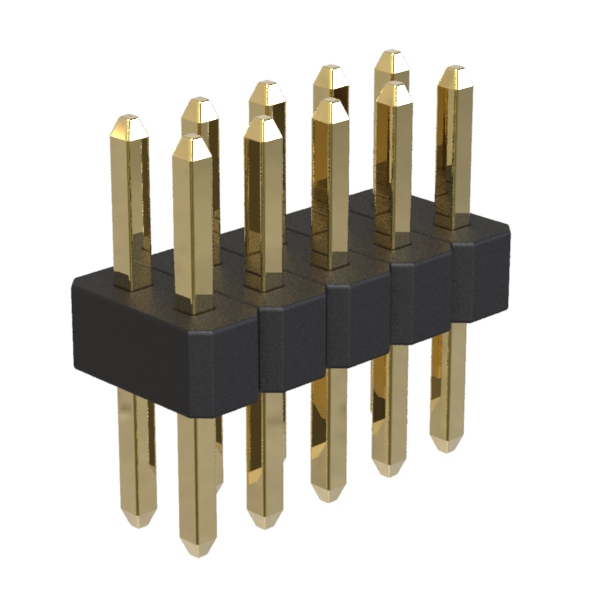

BL1610-12XXS серия, вилки штыревые двухрядные прямые на плату для монтажа в отверстия, шаг 1,00 мм, 2x50 контактов
BL1610-12XXS
серия

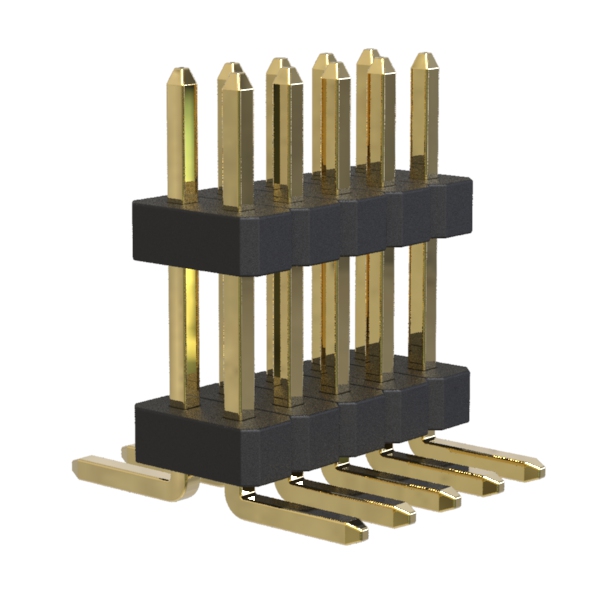

BL1610-22XXM серия, вилки штыревые двухрядные с двойным изолятором вертикальные для поверхностного (SMD) монтажа, шаг 1,00 мм, 2x50 контактов
BL1610-22XXM
серия
BL1610-22XXM-PG серия, вилки штыревые двухрядные с двойным изолятором вертикальные для поверхностного (SMD) монтажа с направляющими, шаг 1,00 мм, 2x50 контактов
BL1610-22XXM-PG
серия

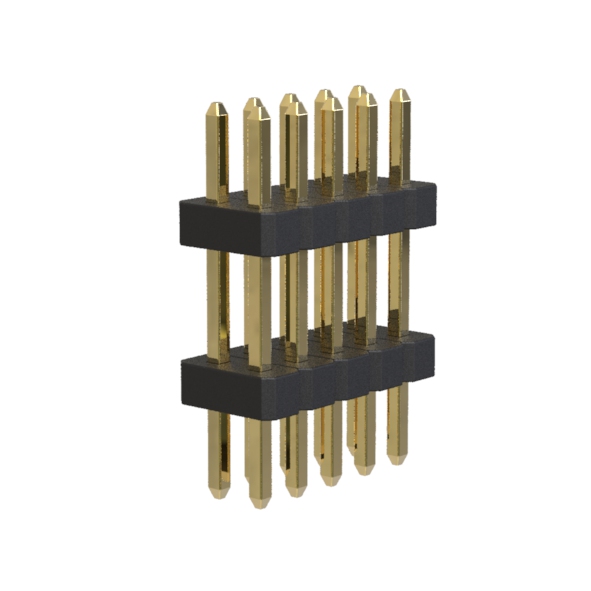

BL1610-22XXS серия, вилки штыревые двухрядные с двойным изолятором прямые на плату для монтажа в отверстия, шаг 1,00 мм, 2x50 контактов
BL1610-22XXS
серия
BL1615-11XXS серия, вилки штыревые однорядные прямые на плату для монтажа в отверстия, шаг 1,00 мм, 1x50 контактов
BL1615-11XXS
серия
BL1615-12XXM серия, вилки штыревые двухрядные вертикальные для поверхностного (SMD) монтажа, шаг 1,00 мм, 2x50 контактов
BL1615-12XXM
серия
BL1615-12XXM-PG серия, вилки штыревые двухрядные вертикальные для поверхностного (SMD) монтажа с направляющими, шаг 1,00 мм, 2x50 контактов
BL1615-12XXM-PG
серия
BL1615-12XXS серия, вилки штыревые двухрядные прямые на плату для монтажа в отверстия, шаг 1,00 мм, 2x50 контактов
BL1615-12XXS
серия
BL1615-22XXM серия, вилки штыревые двухрядные вертикальные для поверхностного (SMD) монтажа, шаг 1,00 мм, 2x50 контактов
BL1615-22XXM
серия
BL1615-22XXM-PG серия, вилки штыревые двухрядные вертикальные для поверхностного (SMD) монтажа с направляющими, шаг 1,00 мм, 2x50 контактов
BL1615-22XXM-PG
серия
BL1615-22XXS серия, вилки штыревые двухрядные с двойным изолятором прямые на плату для монтажа в отверстия, шаг 1,00 мм, 2x50 контактов
BL1615-22XXS
серия
