2199SB-XXXG (PLLD1.27) серия |
вилки штыревые открытые двухрядные прямые на плату для монтажа в отверстия, шаг 1,27x1,27 мм
|

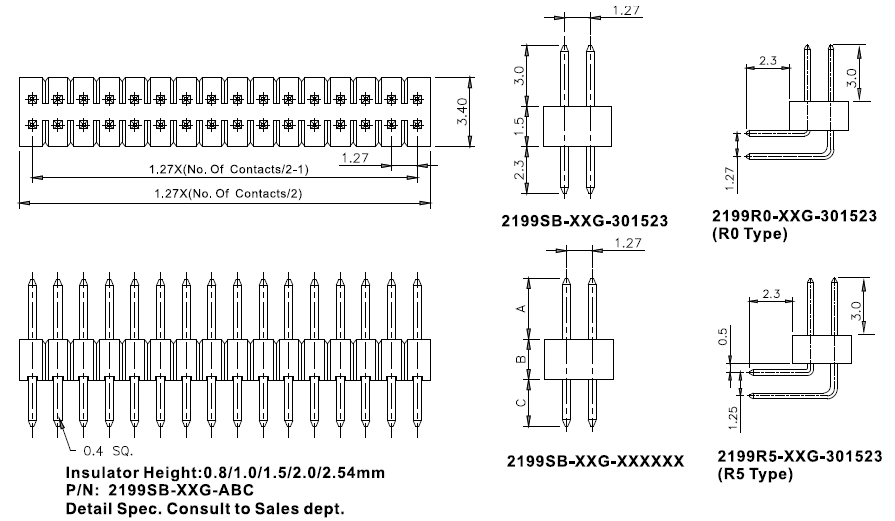

Чертеж
|
| 2199 |
SB |
- |
XXX |
G |
- |
301523 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) Серия:
2199
2) Изолятор:
SB: прямой двухрядный
3) Количество контактов (4...100):
XXX
4) Покрытие контактов:
G: золочение
T: лужение
5) Размеры A, B, C в десятых долях мм:
301523: (стандарт) A=3,0мм, B=1,5мм, C=2,3мм
XXXXXX
|
|
Вилки штыревые открытые двухрядные прямые на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

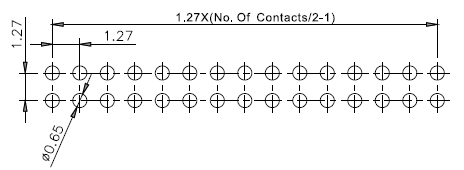

Макет печатной платы
 |
| 46981 |
2199SB-004G-301523 (PLLD1.27-04) |
4 |
| 46982 |
2199SB-006G-301523 (PLLD1.27-06) |
6 |
| 46983 |
2199SB-008G-301523 (PLLD1.27-08) |
8 |
| 46984 |
2199SB-010G-301523 (PLLD1.27-10) |
10 |
| 46985 |
2199SB-012G-301523 (PLLD1.27-12) |
12 |
| 46986 |
2199SB-014G-301523 (PLLD1.27-14) |
14 |
| 46987 |
2199SB-016G-301523 (PLLD1.27-16) |
16 |
| 46988 |
2199SB-018G-301523 (PLLD1.27-18) |
18 |
| 138741 |
2199SB-020G-301023 |
20 |
| 46989 |
2199SB-020G-301523 (PLLD1.27-20) |
20 |
| 46990 |
2199SB-022G-301523 (PLLD1.27-22) |
22 |
| 46991 |
2199SB-024G-301523 (PLLD1.27-24) |
24 |
| 24097 |
2199SB-026G-301523 (PLLD1.27-26) |
26 |
| 46992 |
2199SB-028G-301523 (PLLD1.27-28) |
28 |
| 46993 |
2199SB-030G-301523 (PLLD1.27-30) |
30 |
| 46994 |
2199SB-032G-301523 (PLLD1.27-32) |
32 |
| 46995 |
2199SB-034G-301523 (PLLD1.27-34) |
34 |
| 46996 |
2199SB-036G-301523 (PLLD1.27-36) |
36 |
| 46997 |
2199SB-038G-301523 (PLLD1.27-38) |
38 |
| 46998 |
2199SB-040G-301523 (PLLD1.27-40) |
40 |
| 46999 |
2199SB-042G-301523 (PLLD1.27-42) |
42 |
| 47000 |
2199SB-044G-301523 (PLLD1.27-44) |
44 |
| 47001 |
2199SB-046G-301523 (PLLD1.27-46) |
46 |
| 47002 |
2199SB-048G-301523 (PLLD1.27-48) |
48 |
| 76374 |
2199SB-048G-501523 |
48 |
|
|
| 47036 |
2199SB-050G-301523 (PLLD1.27-50) |
50 |
| 76410 |
2199SB-050G-501523 |
50 |
| 47037 |
2199SB-052G-301523 (PLLD1.27-52) |
52 |
| 47038 |
2199SB-054G-301523 (PLLD1.27-54) |
54 |
| 47039 |
2199SB-056G-301523 (PLLD1.27-56) |
56 |
| 47040 |
2199SB-058G-301523 (PLLD1.27-58) |
58 |
| 47041 |
2199SB-060G-301523 (PLLD1.27-60) |
60 |
| 47042 |
2199SB-062G-301523 (PLLD1.27-62) |
62 |
| 47043 |
2199SB-064G-301523 (PLLD1.27-64) |
64 |
| 47044 |
2199SB-066G-301523 (PLLD1.27-66) |
66 |
| 47045 |
2199SB-068G-301523 (PLLD1.27-68) |
68 |
| 47046 |
2199SB-070G-301523 (PLLD1.27-70) |
70 |
| 47047 |
2199SB-072G-301523 (PLLD1.27-72) |
72 |
| 47048 |
2199SB-074G-301523 (PLLD1.27-74) |
74 |
| 47049 |
2199SB-076G-301523 (PLLD1.27-76) |
76 |
| 47050 |
2199SB-078G-301523 (PLLD1.27-78) |
78 |
| 47177 |
2199SB-080G-301523 (PLLD1.27-80) |
80 |
| 67562 |
2199SB-082G-301523 (PLLD1.27-82) |
82 |
| 67563 |
2199SB-084G-301523 (PLLD1.27-84) |
84 |
| 67564 |
2199SB-086G-301523 (PLLD1.27-86) |
86 |
| 67565 |
2199SB-088G-301523 (PLLD1.27-88) |
88 |
| 67566 |
2199SB-090G-301523 (PLLD1.27-90) |
90 |
| 67567 |
2199SB-092G-301523 (PLLD1.27-92) |
92 |
| 67568 |
2199SB-094G-301523 (PLLD1.27-94) |
94 |
| 67569 |
2199SB-096G-301523 (PLLD1.27-96) |
96 |
| 67570 |
2199SB-098G-301523 (PLLD1.27-98) |
98 |
| 67571 |
2199SB-100G-301523 (PLLD1.27-100) |
100 |
| 54191 |
2199SB-100G-401023 (PLLD1.27-100) |
100 |
|
