2199SB-XXXG-SM-3025 (PLLD1.27S) серия

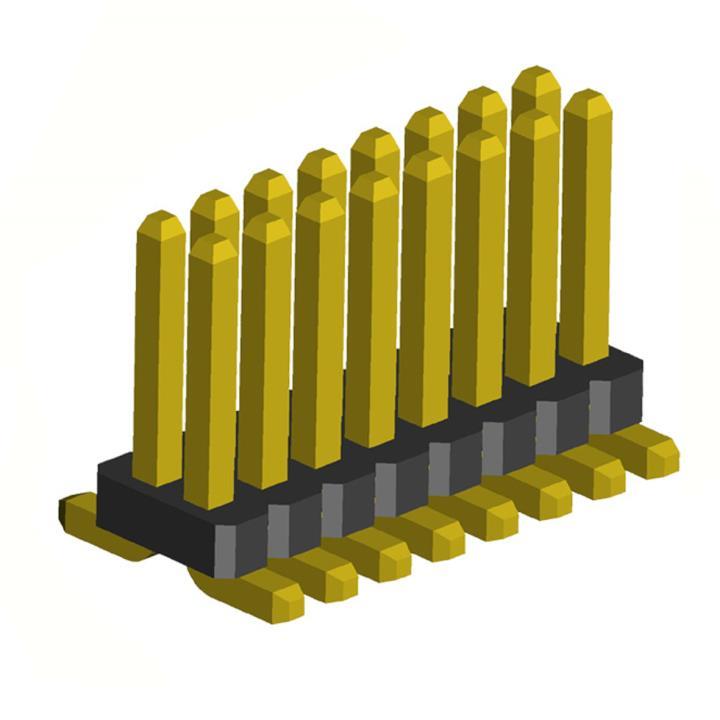

вилки штыревые открытые двухрядные прямые на плату для поверхностного (SMD) монтажа, шаг 1,27x1,27 мм

2199SB-XXXG-SM-3025 (PLLD1.27S) серия, вилки штыревые открытые двухрядные прямые на плату для поверхностного (SMD) монтажа, шаг 1,27x1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x1,27 мм

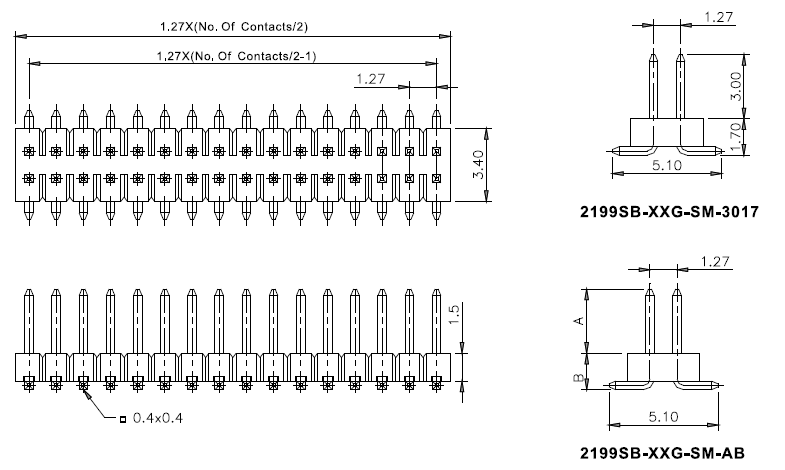

Чертеж
2199SB-XXXG-SM-3025 (PLLD1.27S) серия, вилки штыревые открытые двухрядные прямые на плату для поверхностного (SMD) монтажа, шаг 1,27x1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x1,27 мм

2199 SB - XXX G - SM - 3025
1 2   3 4   5   6

1) Серия:
     2199
2) Изолятор:
     SB: прямой двухрядный
3) Количество контактов (4...100):
     XXX
4) Покрытие контактов:
     G: золочение
     T: лужение
5) Для поверхностного монтажа:
     SM
6) Размеры A и B в десятых долях мм:
     3025: (стандарт) A=3,0мм, B=2,5мм
     XXXX

Вилки штыревые открытые двухрядные прямые на плату для поверхностного (SMD) монтажа данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

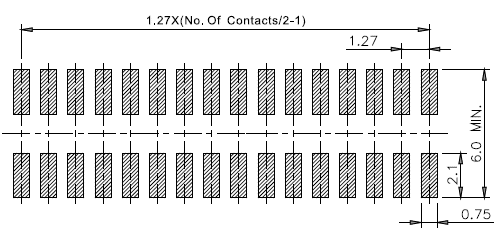

Макет печатной платы


Код
товара
Марка количество
контактов
17529 2199SB-002G-SM-3025 2
22154 2199SB-004G-SM-3025 4
36403 2199SB-006G-SM-3025 6
17528 2199SB-008G-SM-3025 8
46960 2199SB-010G-SM-3025 10
17527 2199SB-012G-SM-3025 12
25334 2199SB-014G-SM-3025 14
17526 2199SB-016G-SM-3025 16
36621 2199SB-018G-SM-3025 18
37881 2199SB-020G-SM-3025 20
10963 2199SB-022G-SM-3025 22
10977 2199SB-024G-SM-3025 24
17124 2199SB-026G-SM-3025 26
10990 2199SB-028G-SM-3025 28
10947 2199SB-030G-SM-3025 30
10946 2199SB-032G-SM-3025 32
10934 2199SB-034G-SM-3025 34
10942 2199SB-036G-SM-3025 36
10943 2199SB-038G-SM-3025 38
204187 2199SB-040G-SM-3025 40
10941 2199SB-042G-SM-3025 42
10940 2199SB-044G-SM-3025 44
10944 2199SB-046G-SM-3025 46
10945 2199SB-048G-SM-3025 48
24098 2199SB-050G-SM-3025 50

Код
товара
Марка количество
контактов
10925 2199SB-052G-SM-3025 52
10921 2199SB-054G-SM-3025 54
10932 2199SB-056G-SM-3025 56
10933 2199SB-058G-SM-3025 58
10939 2199SB-060G-SM-3025 60
10936 2199SB-062G-SM-3025 62
18006 2199SB-064G-SM-3025 64
10991 2199SB-066G-SM-3025 66
17456 2199SB-068G-SM-3025 68
10969 2199SB-070G-SM-3025 70
10966 2199SB-072G-SM-3025 72
34436 2199SB-074G-SM-3025 74
10988 2199SB-076G-SM-3025 76
10989 2199SB-078G-SM-3025 78
10962 2199SB-080G-SM-3025 80
82637 2199SB-082G-SM-3025 82
82638 2199SB-084G-SM-3025 84
82639 2199SB-086G-SM-3025 86
82640 2199SB-088G-SM-3025 88
82641 2199SB-090G-SM-3025 90
82642 2199SB-092G-SM-3025 92
82643 2199SB-094G-SM-3025 94
82644 2199SB-096G-SM-3025 96
82645 2199SB-098G-SM-3025 98
82646 2199SB-100G-SM-3025 100
22887 2199SB-40G-SM-1921 40
67714 2199SB-40G-SM-3015 (PLLD1.27-40S) 40

2199SB-XXXG-SM-3025 (PLLD1.27S) серия, вилки штыревые открытые двухрядные прямые на плату для поверхностного (SMD) монтажа, шаг 1,27x1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x1,27 мм

Макет печатной платы
