| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 1,27 |
2200TB-XXXG-SM-23-PCP серия |
|
розетки прямые двухрядные (гнездо) на плату для поверхностного (SMD) монтажа
с обратным входом и захватом, шаг 1,27x1,27 мм
|
|

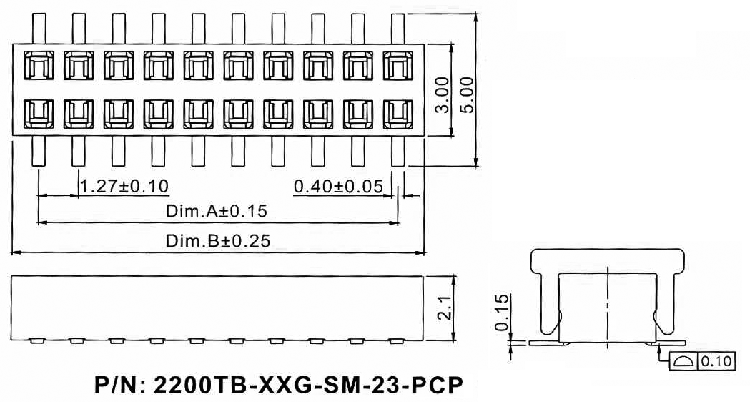

Чертеж
|
| 2200 |
TB |
- |
XXX |
G |
- |
SM |
- |
23 |
- |
PCP |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
1) Серия:
2200
2) Изолятор:
TB: нижний вход
3) Количество контактов:
XXX: 4...100
4) Покрытие контактов:
G: золочение
T: лужение
5) Вид монтажа:
SM: для поверхностного (SMD) монтажа
6) Высота изолятора в десятых долях мм:
23: 2.3 мм
7) Наличие крышки для захвата при автоматическом монтаже:
PCP
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 50 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°С
Материал изолятора: PBT (полибутилентерефтлат) (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Расположение контактных площадок на плате
|
| 67949 |
2200TB-004G-SM-23-PCP |
4 |
1,27 |
2,94 |
| 67950 |
2200TB-006G-SM-23-PCP |
6 |
2,54 |
4,21 |
| 67951 |
2200TB-008G-SM-23-PCP |
8 |
3,81 |
5,48 |
| 67952 |
2200TB-010G-SM-23-PCP |
10 |
5,08 |
6,75 |
| 67953 |
2200TB-012G-SM-23-PCP |
12 |
6,35 |
8,02 |
| 67954 |
2200TB-014G-SM-23-PCP |
14 |
7,62 |
9,29 |
| 67955 |
2200TB-016G-SM-23-PCP |
16 |
8,89 |
10,56 |
| 67956 |
2200TB-018G-SM-23-PCP |
18 |
10,16 |
11,83 |
| 67957 |
2200TB-020G-SM-23-PCP |
20 |
11,43 |
13,10 |
| 67958 |
2200TB-022G-SM-23-PCP |
22 |
12,70 |
14,37 |
| 67959 |
2200TB-024G-SM-23-PCP |
24 |
13,97 |
15,64 |
| 67960 |
2200TB-026G-SM-23-PCP |
26 |
15,24 |
16,91 |
| 67961 |
2200TB-028G-SM-23-PCP |
28 |
16,51 |
18,18 |
| 67962 |
2200TB-030G-SM-23-PCP |
30 |
17,78 |
19,45 |
| 67963 |
2200TB-032G-SM-23-PCP |
32 |
19,05 |
20,72 |
| 67964 |
2200TB-034G-SM-23-PCP |
34 |
20,32 |
21,99 |
| 67965 |
2200TB-036G-SM-23-PCP |
36 |
21,59 |
23,26 |
| 67966 |
2200TB-038G-SM-23-PCP |
38 |
22,86 |
24,53 |
| 67967 |
2200TB-040G-SM-23-PCP |
40 |
24,13 |
25,80 |
| 67968 |
2200TB-042G-SM-23-PCP |
42 |
25,40 |
27,07 |
| 67969 |
2200TB-044G-SM-23-PCP |
44 |
26,67 |
28,34 |
| 67970 |
2200TB-046G-SM-23-PCP |
46 |
27,94 |
29,61 |
| 67971 |
2200TB-048G-SM-23-PCP |
48 |
29,21 |
30,88 |
| 67972 |
2200TB-050G-SM-23-PCP |
50 |
30,48 |
32,15 |
| 67973 |
2200TB-052G-SM-23-PCP |
52 |
31,75 |
33,42 |
| 67974 |
2200TB-054G-SM-23-PCP |
54 |
33,02 |
34,69 |
| 67975 |
2200TB-056G-SM-23-PCP |
56 |
34,29 |
35,96 |
| 67976 |
2200TB-058G-SM-23-PCP |
58 |
35,56 |
37,23 |
| 67977 |
2200TB-060G-SM-23-PCP |
60 |
36,83 |
38,50 |
| 67978 |
2200TB-062G-SM-23-PCP |
62 |
38,10 |
39,77 |
| 67979 |
2200TB-064G-SM-23-PCP |
64 |
39,37 |
41,04 |
| 67980 |
2200TB-066G-SM-23-PCP |
66 |
40,64 |
42,31 |
| 67981 |
2200TB-068G-SM-23-PCP |
68 |
41,91 |
43,58 |
| 67982 |
2200TB-070G-SM-23-PCP |
70 |
43,18 |
44,85 |
| 67983 |
2200TB-072G-SM-23-PCP |
72 |
44,45 |
46,12 |
| 67984 |
2200TB-074G-SM-23-PCP |
74 |
45,72 |
47,39 |
| 67985 |
2200TB-076G-SM-23-PCP |
76 |
46,99 |
48,66 |
| 67986 |
2200TB-078G-SM-23-PCP |
78 |
48,26 |
49,93 |
| 67987 |
2200TB-080G-SM-23-PCP |
80 |
49,53 |
51,20 |
| 82818 |
2200TB-082G-SM-23-PCP |
82 |
50,80 |
52,47 |
| 82819 |
2200TB-084G-SM-23-PCP |
84 |
52,07 |
53,74 |
| 82820 |
2200TB-086G-SM-23-PCP |
86 |
53,34 |
55,01 |
| 82821 |
2200TB-088G-SM-23-PCP |
88 |
54,61 |
56,28 |
| 82822 |
2200TB-090G-SM-23-PCP |
90 |
55,88 |
57,55 |
| 82823 |
2200TB-092G-SM-23-PCP |
92 |
57,15 |
58,82 |
| 82824 |
2200TB-094G-SM-23-PCP |
94 |
58,42 |
60,09 |
| 82825 |
2200TB-096G-SM-23-PCP |
96 |
59,69 |
61,36 |
| 82826 |
2200TB-098G-SM-23-PCP |
98 |
60,96 |
62,63 |
| 82827 |
2200TB-100G-SM-23-PCP |
100 |
62,23 |
63,90 |
Расположение контактных площадок на плате
|
|
|
|
|
