2199RA-XXG (PLL1.27R) серия

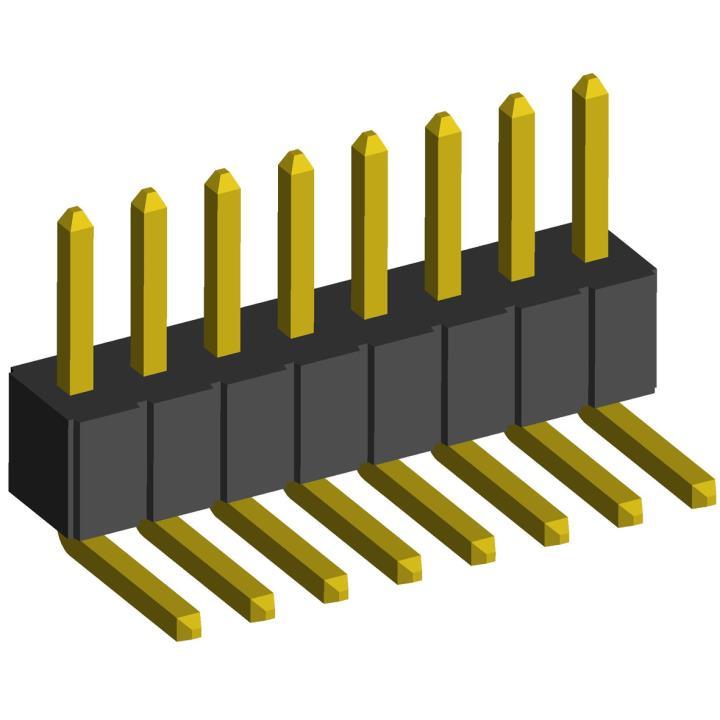

вилки штыревые открытые однорядные угловые на плату для монтажа в отверстия, шаг 1,27 мм

2199RA-XXG (PLL1.27R) серия, вилки штыревые открытые однорядные угловые на плату для монтажа в отверстия, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

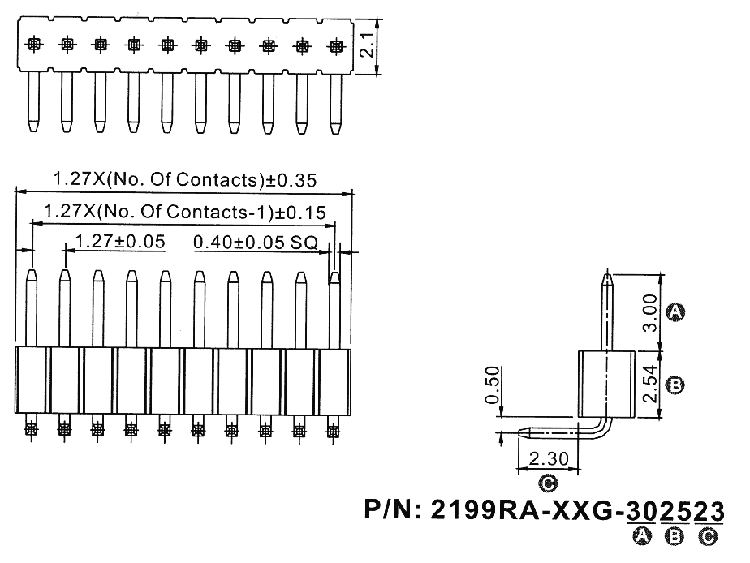

Чертеж
2199RA-XXG (PLL1.27R) серия, вилки штыревые открытые однорядные угловые на плату для монтажа в отверстия, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

2199 RA - XX G - 302523
1 2   3 4   5

1) Серия:
     2199
2) Изолятор:
     RA: угловой однорядный
3) Количество контактов (1...50):
     XX
4) Покрытие контактов:
     G: золочение
     T: лужение
5) Размеры A, B, C в десятых долях мм:
     302523: (стандарт) A=3,0мм, B=2,5мм, C=2,3мм
     XXXXXX

Вилки штыревые открытые однорядные угловые на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 1x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
82419 2199RA-01G-302523 (PLL1.27R-1) 1
47071 2199RA-02G-302523 (PLL1.27R-2) 2
46274 2199RA-03G-302523 (PLL1.27R-3) 3
46275 2199RA-04G-302523 (PLL1.27R-4) 4
46276 2199RA-05G-302523 (PLL1.27R-5) 5
46277 2199RA-06G-302523 (PLL1.27R-6) 6
46278 2199RA-07G-302523 (PLL1.27R-7) 7
46279 2199RA-08G-302523 (PLL1.27R-8) 8
46280 2199RA-09G-302523 (PLL1.27R-9) 9
46281 2199RA-10G-302523 (PLL1.27R-10) 10
46282 2199RA-11G-302523 (PLL1.27R-11) 11
46283 2199RA-12G-302523 (PLL1.27R-12) 12
46284 2199RA-13G-302523 (PLL1.27R-13) 13
46285 2199RA-14G-302523 (PLL1.27R-14) 14
46286 2199RA-15G-302523 (PLL1.27R-15) 15
46287 2199RA-16G-302523 (PLL1.27R-16) 16
46288 2199RA-17G-302523 (PLL1.27R-17) 17
46289 2199RA-18G-302523 (PLL1.27R-18) 18
46290 2199RA-19G-302523 (PLL1.27R-19) 19
46291 2199RA-20G-302523 (PLL1.27R-20) 20
46292 2199RA-21G-302523 (PLL1.27R-21) 21
46293 2199RA-22G-302523 (PLL1.27R-22) 22
46294 2199RA-23G-302523 (PLL1.27R-23) 23
46295 2199RA-24G-302523 (PLL1.27R-24) 24
64469 2199RA-25G-302523 (PLL1.27R-25) 25

Код
товара
Марка количество
контактов
56768 2199RA-26G-302523 (PLL1.27R-26) 26
64446 2199RA-27G-302523 (PLL1.27R-27) 27
64447 2199RA-28G-302523 (PLL1.27R-28) 28
64448 2199RA-29G-302523 (PLL1.27R-29) 29
64449 2199RA-30G-302523 (PLL1.27R-30) 30
64450 2199RA-31G-302523 (PLL1.27R-31) 31
64451 2199RA-32G-302523 (PLL1.27R-32) 32
64452 2199RA-33G-302523 (PLL1.27R-33) 33
64453 2199RA-34G-302523 (PLL1.27R-34) 34
64454 2199RA-35G-302523 (PLL1.27R-35) 35
64455 2199RA-36G-302523 (PLL1.27R-36) 36
64456 2199RA-37G-302523 (PLL1.27R-37) 37
64457 2199RA-38G-302523 (PLL1.27R-38) 38
64458 2199RA-39G-302523 (PLL1.27R-39) 39
64459 2199RA-40G-302523 (PLL1.27R-40) 40
64460 2199RA-41G-302523 (PLL1.27R-41) 41
64461 2199RA-42G-302523 (PLL1.27R-42) 42
64462 2199RA-43G-302523 (PLL1.27R-43) 43
64463 2199RA-44G-302523 (PLL1.27R-44) 44
64464 2199RA-45G-302523 (PLL1.27R-45) 45
64465 2199RA-46G-302523 (PLL1.27R-46) 46
64466 2199RA-47G-302523 (PLL1.27R-47) 47
64467 2199RA-48G-302523 (PLL1.27R-48) 48
64468 2199RA-49G-302523 (PLL1.27R-49) 49
63457 2199RA-50G-302523 (PLL1.27R-50) 50

2199RA-XXG (PLL1.27R) серия, вилки штыревые открытые однорядные угловые на плату для монтажа в отверстия, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

Макет печатной платы
