2199SA-XXG (PLL1.27) серия

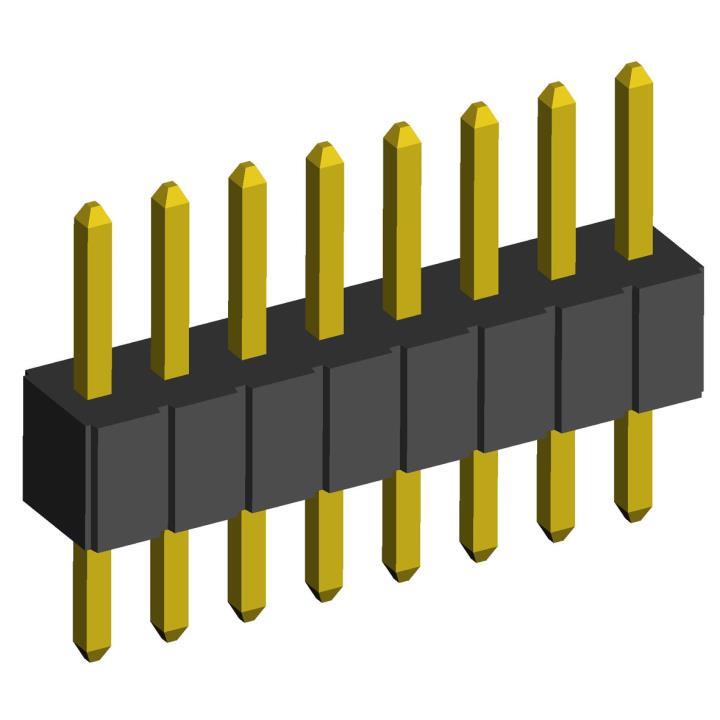

вилки штыревые открытые однорядные прямые на плату для монтажа в отверстия, шаг 1,27 мм

2199SA-XXG (PLL1.27) серия, вилки штыревые открытые однорядные прямые на плату для монтажа в отверстия, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

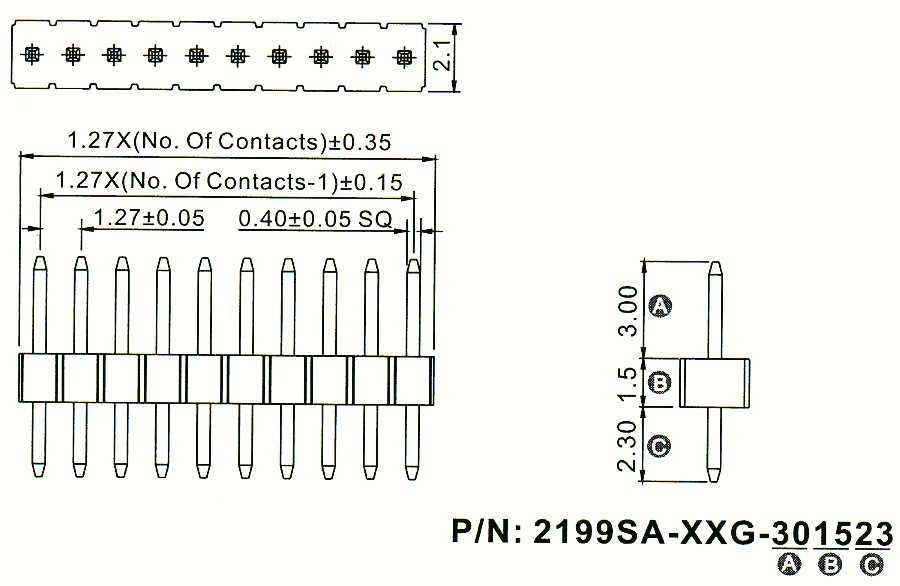

Чертеж

2199	SA	-	XX	G	-	302523
1	2		3	4		5

1) Серия:
     2199
2) Изолятор:
     SA: прямой однорядный
3) Количество контактов (1...50):
     XX
4) Покрытие контактов:
     G: золочение
     T: лужение
5) Размеры A, B, C в десятых долях мм:
     302523: (стандарт) A=3,0мм, B=2,5мм, C=2,3мм
     XXXXXX

Вилки штыревые открытые однорядные прямые на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 1x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы

Код товара	Марка	количество контактов
125087	2199SA-01G-301523 (PLL1.27-1)	1
67052	2199SA-02G-301523 (PLL1.27-2)	2
67053	2199SA-03G-301523 (PLL1.27-3)	3
67054	2199SA-04G-301523 (PLL1.27-4)	4
67055	2199SA-05G-301523 (PLL1.27-5)	5
73118	2199SA-05G-302526	5
67056	2199SA-06G-301523 (PLL1.27-6)	6
67057	2199SA-07G-301523 (PLL1.27-7)	7
133235	2199SA-08G-301020	8
67058	2199SA-08G-301523 (PLL1.27-8)	8
67059	2199SA-09G-301523 (PLL1.27-9)	9
67060	2199SA-10G-301523 (PLL1.27-10)	10
73119	2199SA-10G-302526	10
67061	2199SA-11G-301523 (PLL1.27-11)	11
67062	2199SA-12G-301523 (PLL1.27-12)	12
67063	2199SA-13G-301523 (PLL1.27-13)	13
133307	2199SA-14G-301020	14
67064	2199SA-14G-301523 (PLL1.27-14)	14
67065	2199SA-15G-301523 (PLL1.27-15)	15
67066	2199SA-16G-301523 (PLL1.27-16)	16
67067	2199SA-17G-301523 (PLL1.27-17)	17
67068	2199SA-18G-301523 (PLL1.27-18)	18
133308	2199SA-19G-301020	19
67069	2199SA-19G-301523 (PLL1.27-19)	19
133236	2199SA-20G-301020	20

Код товара	Марка	количество контактов
67070	2199SA-20G-301523 (PLL1.27-20)	20
67071	2199SA-21G-301523 (PLL1.27-21)	21
133309	2199SA-22G-301020	22
67072	2199SA-22G-301523 (PLL1.27-22)	22
67073	2199SA-23G-301523 (PLL1.27-23)	23
67074	2199SA-24G-301523 (PLL1.27-24)	24
67075	2199SA-25G-301523 (PLL1.27-25)	25
67076	2199SA-26G-301523 (PLL1.27-26)	26
67077	2199SA-27G-301523 (PLL1.27-27)	27
67078	2199SA-28G-301523 (PLL1.27-28)	28
67079	2199SA-29G-301523 (PLL1.27-29)	29
67080	2199SA-30G-301523 (PLL1.27-30)	30
67081	2199SA-31G-301523 (PLL1.27-31)	31
67082	2199SA-32G-301523 (PLL1.27-32)	32
67083	2199SA-33G-301523 (PLL1.27-33)	33
67084	2199SA-34G-301523 (PLL1.27-34)	34
67085	2199SA-35G-301523 (PLL1.27-35)	35
67086	2199SA-36G-301523 (PLL1.27-36)	36
67087	2199SA-37G-301523 (PLL1.27-37)	37
67088	2199SA-38G-301523 (PLL1.27-38)	38
67089	2199SA-39G-301523 (PLL1.27-39)	39
67090	2199SA-40G-301523 (PLL1.27-40)	40
67091	2199SA-41G-301523 (PLL1.27-41)	41
67092	2199SA-42G-301523 (PLL1.27-42)	42
67093	2199SA-43G-301523 (PLL1.27-43)	43
67094	2199SA-44G-301523 (PLL1.27-44)	44
67095	2199SA-45G-301523 (PLL1.27-45)	45
67096	2199SA-46G-301523 (PLL1.27-46)	46
67097	2199SA-47G-301523 (PLL1.27-47)	47
67098	2199SA-48G-301523 (PLL1.27-48)	48
67099	2199SA-49G-301523 (PLL1.27-49)	49
67100	2199SA-50G-301523 (PLL1.27-50)	50
130229	2199SA-50G-401523 (PLL1.27-50)	50

Макет печатной платы
