2199SBDI-XXXG-SM (PLLHD1.27S) серия

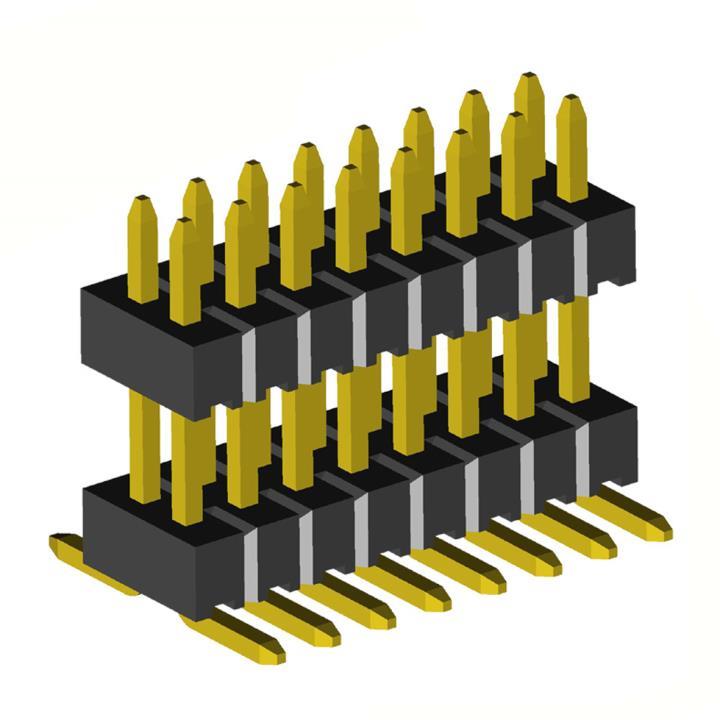

вилки штыревые открытые двухрядные прямые с двойным изолятором на плату для поверхностного (SMD) монтажа, шаг 1,27x1,27 мм

2199SBDI-XXXG-SM (PLLHD1.27S) серия, вилки штыревые открытые двухрядные прямые с двойным изолятором на плату для поверхностного (SMD) монтажа, шаг 1,27x1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x1,27 мм

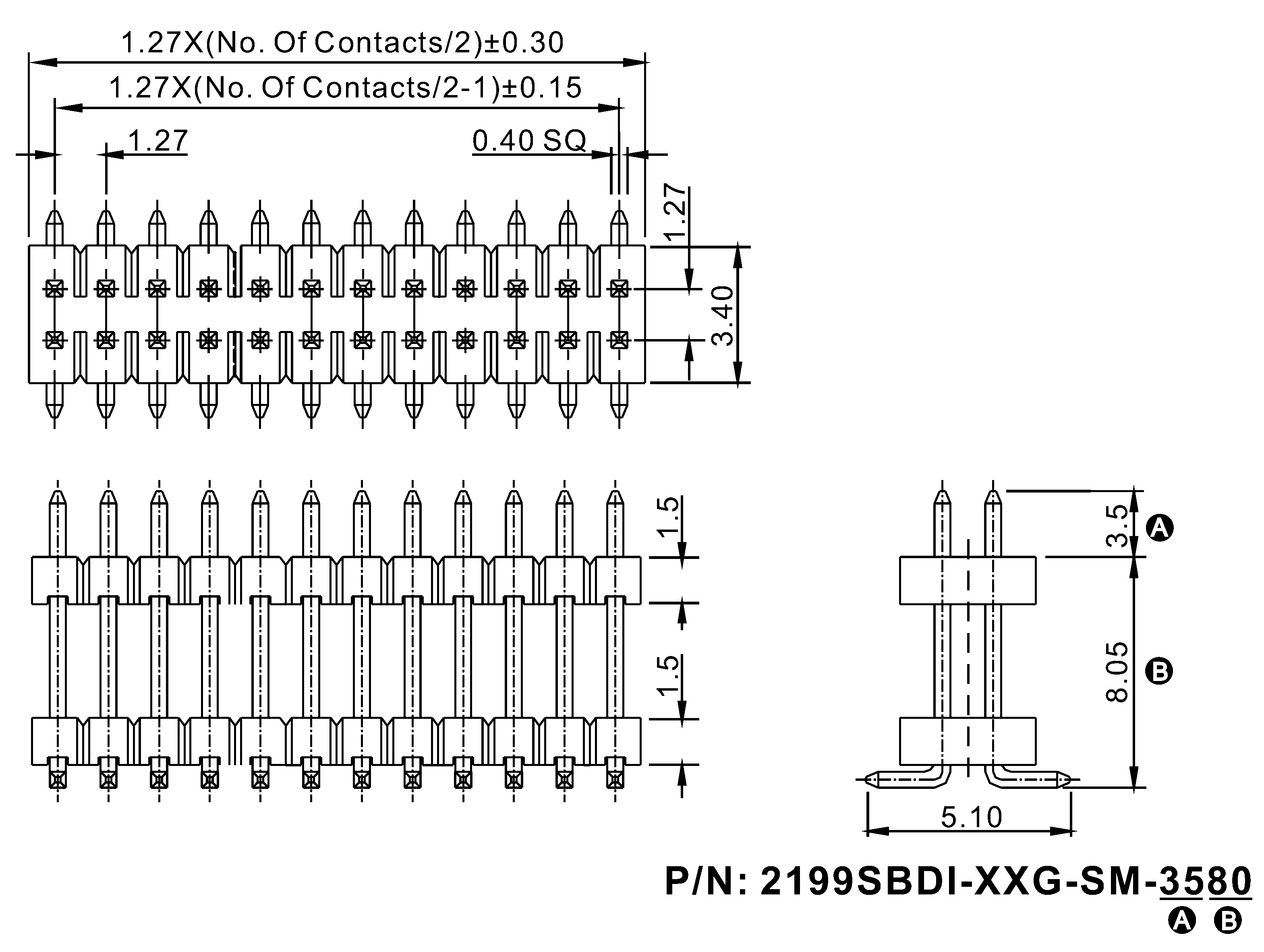

Чертеж
2199SBDI-XXXG-SM (PLLHD1.27S) серия, вилки штыревые открытые двухрядные прямые с двойным изолятором на плату для поверхностного (SMD) монтажа, шаг 1,27x1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x1,27 мм

2199 SBDI - XXX G - SM - 3580
1 2   3 4   5   6

1) Серия:
     2199
2) Изолятор:
     SBDI: прямой двухрядный с двойным изолятором
3) Количество контактов (4...100):
     XXX
4) Покрытие контактов:
     G: золочение
     T: лужение
5) Для поверхностного монтажа:
     SM
6) Размеры A и B в десятых долях мм:
     3580: (стандарт) A=3,5мм, B=8,0мм
     XXXX

Вилки штыревые открытые двухрядные прямые с двойным изолятором на плату для поверхностного (SMD) монтажа данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

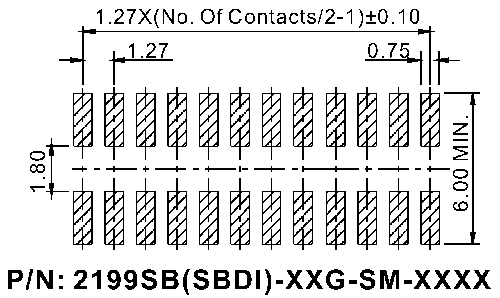

Макет печатной платы


Код
товара
Марка количество
контактов
67624 2199SBDI-004G-SM-3580 4
67625 2199SBDI-006G-SM-3580 6
67626 2199SBDI-008G-SM-3580 8
67627 2199SBDI-010G-SM-3580 10
67628 2199SBDI-012G-SM-3580 12
67629 2199SBDI-014G-SM-3580 14
76954 2199SBDI-016G-SM-35130 16
67630 2199SBDI-016G-SM-3580 16
76956 2199SBDI-016G-SM-55130 16
67631 2199SBDI-018G-SM-3580 18
67632 2199SBDI-020G-SM-3580 20
67633 2199SBDI-022G-SM-3580 22
67634 2199SBDI-024G-SM-3580 24
67635 2199SBDI-026G-SM-3580 26
67636 2199SBDI-028G-SM-3580 28
67637 2199SBDI-030G-SM-3580 30
67638 2199SBDI-032G-SM-3580 32
67639 2199SBDI-034G-SM-3580 34
67640 2199SBDI-036G-SM-3580 36
67641 2199SBDI-038G-SM-3580 38
67642 2199SBDI-040G-SM-3580 40
67643 2199SBDI-042G-SM-3580 42
67644 2199SBDI-044G-SM-3580 44
67645 2199SBDI-046G-SM-3580 46
67646 2199SBDI-048G-SM-3580 48

Код
товара
Марка количество
контактов
67647 2199SBDI-050G-SM-3580 50
67648 2199SBDI-052G-SM-3580 52
67649 2199SBDI-054G-SM-3580 54
67650 2199SBDI-056G-SM-3580 56
67651 2199SBDI-058G-SM-3580 58
67652 2199SBDI-060G-SM-3580 60
67653 2199SBDI-062G-SM-3580 62
67654 2199SBDI-064G-SM-3580 64
67655 2199SBDI-066G-SM-3580 66
67656 2199SBDI-068G-SM-3580 68
67657 2199SBDI-070G-SM-3580 70
67658 2199SBDI-072G-SM-3580 72
67659 2199SBDI-074G-SM-3580 74
67660 2199SBDI-076G-SM-3580 76
67661 2199SBDI-078G-SM-3580 78
67662 2199SBDI-080G-SM-3580 80
67663 2199SBDI-082G-SM-3580 82
67664 2199SBDI-084G-SM-3580 84
67665 2199SBDI-086G-SM-3580 86
67666 2199SBDI-088G-SM-3580 88
67667 2199SBDI-090G-SM-3580 90
67668 2199SBDI-092G-SM-3580 92
67669 2199SBDI-094G-SM-3580 94
67670 2199SBDI-096G-SM-3580 96
67671 2199SBDI-098G-SM-3580 98
67672 2199SBDI-100G-SM-3580 100

2199SBDI-XXXG-SM (PLLHD1.27S) серия, вилки штыревые открытые двухрядные прямые с двойным изолятором на плату для поверхностного (SMD) монтажа, шаг 1,27x1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x1,27 мм

Макет печатной платы
