Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x1,27 мм

2200SB-XXXG-SM-23-PG серия

розетки двухрядные прямые (гнезда) для поверхностного (SMD) монтажа с направляющими на плату, шаг 1,27x1,27 мм

2200SB-XXXG-SM-23-PG серия, розетки двухрядные прямые (гнезда) для поверхностного (SMD) монтажа с направляющими на плату, шаг 1,27x1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27x1,27 мм

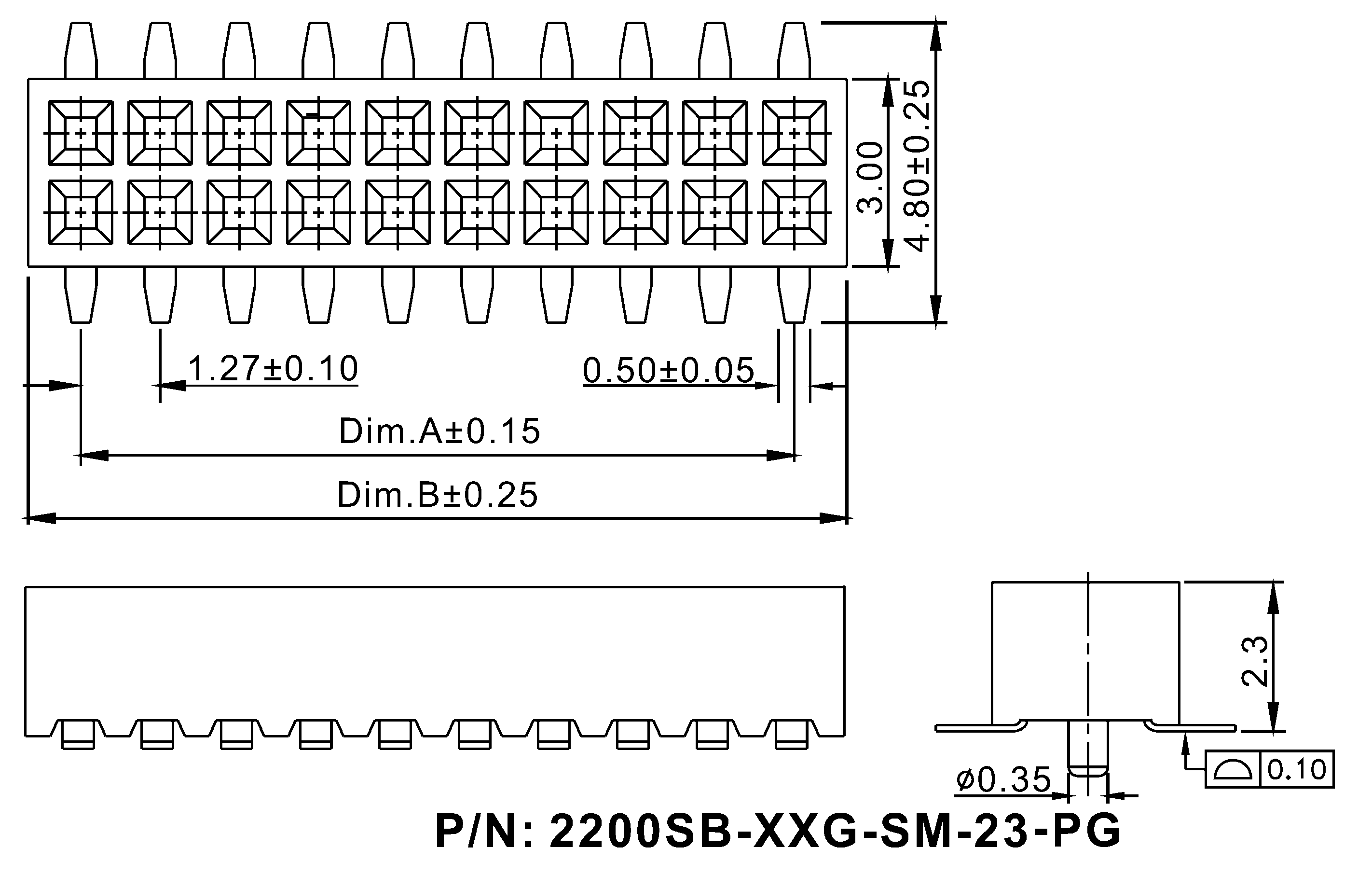

Чертеж

2200	SB	-	XXX	G	-	SM	-	23	-	PG
1	2		3	4		5		6		7

1) Серия:
     2200
2) Изолятор:
     SB: прямой двухрядный
3) Количество контактов:
     XXX: 4...100
4) Покрытие контактов:
     G: золочение
     T: лужение
5) Вид монтажа:
     SM: для поверхностного (SMD) монтажа
6) Высота изолятора в десятых долях мм:
     23: 2.3 мм
7) Направляющие в плату:
     PG

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы

Код товара	Марка	количество контактов
66014	2200SB-004G-SM-23-PG (24200202CWG1MUT01)	4
66015	2200SB-006G-SM-23-PG (24200203CWG1MUT01)	6
66016	2200SB-008G-SM-23-PG (24200204CWG1MUT01)	8
66017	2200SB-010G-SM-23-PG (24200205CWG1MUT01)	10
66018	2200SB-012G-SM-23-PG (24200206CWG1MUT01)	12
66019	2200SB-014G-SM-23-PG (24200207CWG1MUT01)	14
66020	2200SB-016G-SM-23-PG (24200208CWG1MUT01)	16
66021	2200SB-018G-SM-23-PG (24200209CWG1MUT01)	18
66022	2200SB-020G-SM-23-PG (24200210CWG1MUT01)	20
66023	2200SB-022G-SM-23-PG (24200211CWG1MUT01)	22
66024	2200SB-024G-SM-23-PG (24200212CWG1MUT01)	24
66025	2200SB-026G-SM-23-PG (24200213CWG1MUT01)	26
66026	2200SB-028G-SM-23-PG (24200214CWG1MUT01)	28
66027	2200SB-030G-SM-23-PG (24200215CWG1MUT01)	30
66028	2200SB-032G-SM-23-PG (24200216CWG1MUT01)	32
66029	2200SB-034G-SM-23-PG (24200217CWG1MUT01)	34
66030	2200SB-036G-SM-23-PG (24200218CWG1MUT01)	36
66031	2200SB-038G-SM-23-PG (24200219CWG1MUT01)	38
66032	2200SB-040G-SM-23-PG (24200220CWG1MUT01)	40
66033	2200SB-042G-SM-23-PG (24200221CWG1MUT01)	42
66034	2200SB-044G-SM-23-PG (24200222CWG1MUT01)	44
66035	2200SB-046G-SM-23-PG (24200223CWG1MUT01)	46
66036	2200SB-048G-SM-23-PG (24200224CWG1MUT01)	48
66037	2200SB-050G-SM-23-PG (24200225CWG1MUT01)	50
66038	2200SB-052G-SM-23-PG (24200226CWG1MUT01)	52

Код товара	Марка	количество контактов
66039	2200SB-054G-SM-23-PG (24200227CWG1MUT01)	54
66040	2200SB-056G-SM-23-PG (24200228CWG1MUT01)	56
66041	2200SB-058G-SM-23-PG (24200229CWG1MUT01)	58
66042	2200SB-060G-SM-23-PG (24200230CWG1MUT01)	60
66043	2200SB-062G-SM-23-PG (24200231CWG1MUT01)	62
66044	2200SB-064G-SM-23-PG (24200232CWG1MUT01)	64
66045	2200SB-066G-SM-23-PG (24200233CWG1MUT01)	66
66046	2200SB-068G-SM-23-PG (24200234CWG1MUT01)	68
66047	2200SB-070G-SM-23-PG (24200235CWG1MUT01)	70
66048	2200SB-072G-SM-23-PG (24200236CWG1MUT01)	72
66049	2200SB-074G-SM-23-PG (24200237CWG1MUT01)	74
66050	2200SB-076G-SM-23-PG (24200238CWG1MUT01)	76
66051	2200SB-078G-SM-23-PG (24200239CWG1MUT01)	78
66052	2200SB-080G-SM-23-PG (24200240CWG1MUT01)	80
82768	2200SB-082G-SM-23-PG (24200241CWG1MUT01)	82
82769	2200SB-084G-SM-23-PG (24200242CWG1MUT01)	84
82770	2200SB-086G-SM-23-PG (24200243CWG1MUT01)	86
82771	2200SB-088G-SM-23-PG (24200244CWG1MUT01)	88
82772	2200SB-090G-SM-23-PG (24200245CWG1MUT01)	90
82773	2200SB-092G-SM-23-PG (24200246CWG1MUT01)	92
82774	2200SB-094G-SM-23-PG (24200247CWG1MUT01)	94
82775	2200SB-096G-SM-23-PG (24200248CWG1MUT01)	96
82776	2200SB-098G-SM-23-PG (24200249CWG1MUT01)	98
82777	2200SB-100G-SM-23-PG (24200250CWG1MUT01)	100

Макет печатной платы
