2200TB-XXXG-SM-23 серия |
розетки двухрядные прямые (гнезда) для поверхностного (SMD) монтажа на плату с обратным входом, шаг 1,27x1,27 мм
|

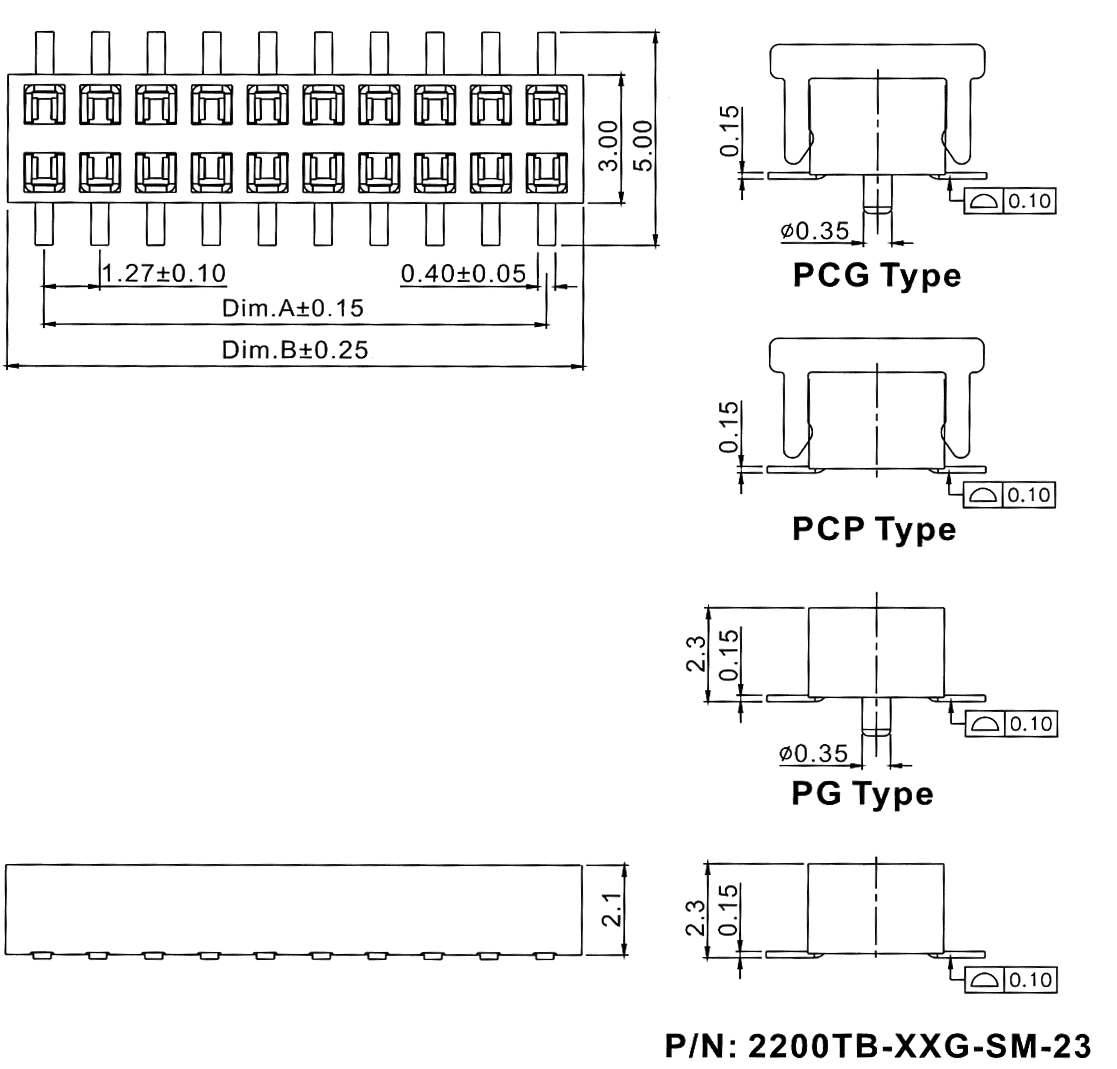

Чертеж
|
| 2200 |
TB |
- |
XXX |
G |
- |
SM |
- |
23 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) Серия:
2200
2) Изолятор:
TB: нижний вход
3) Количество контактов (4...100):
XXX
4) Покрытие контактов:
G: золочение
T: лужение
5) Для поверхностного монтажа:
SM
6) Высота изолятора H:
23: 2,3мм
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

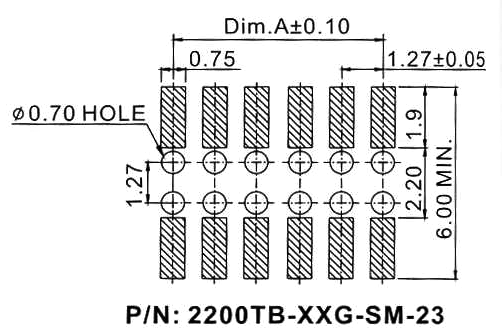

Макет печатной платы
 |
| 67871 |
2200TB-004G-SM-23 |
4 |
| 67872 |
2200TB-006G-SM-23 |
6 |
| 67873 |
2200TB-008G-SM-23 |
8 |
| 67874 |
2200TB-010G-SM-23 |
10 |
| 67875 |
2200TB-012G-SM-23 |
12 |
| 67876 |
2200TB-014G-SM-23 |
14 |
| 67877 |
2200TB-016G-SM-23 |
16 |
| 67878 |
2200TB-018G-SM-23 |
18 |
| 67879 |
2200TB-020G-SM-23 |
20 |
| 67880 |
2200TB-022G-SM-23 |
22 |
| 67881 |
2200TB-024G-SM-23 |
24 |
| 67882 |
2200TB-026G-SM-23 |
26 |
| 67883 |
2200TB-028G-SM-23 |
28 |
| 67884 |
2200TB-030G-SM-23 |
30 |
| 67885 |
2200TB-032G-SM-23 |
32 |
| 67886 |
2200TB-034G-SM-23 |
34 |
| 67887 |
2200TB-036G-SM-23 |
36 |
| 67888 |
2200TB-038G-SM-23 |
38 |
| 67889 |
2200TB-040G-SM-23 |
40 |
| 67890 |
2200TB-042G-SM-23 |
42 |
| 67891 |
2200TB-044G-SM-23 |
44 |
| 67892 |
2200TB-046G-SM-23 |
46 |
| 67893 |
2200TB-048G-SM-23 |
48 |
| 67894 |
2200TB-050G-SM-23 |
50 |
| 67895 |
2200TB-052G-SM-23 |
52 |
|
|
| 67896 |
2200TB-054G-SM-23 |
54 |
| 67897 |
2200TB-056G-SM-23 |
56 |
| 67898 |
2200TB-058G-SM-23 |
58 |
| 67899 |
2200TB-060G-SM-23 |
60 |
| 67900 |
2200TB-062G-SM-23 |
62 |
| 67901 |
2200TB-064G-SM-23 |
64 |
| 67902 |
2200TB-066G-SM-23 |
66 |
| 67903 |
2200TB-068G-SM-23 |
68 |
| 67904 |
2200TB-070G-SM-23 |
70 |
| 67905 |
2200TB-072G-SM-23 |
72 |
| 67906 |
2200TB-074G-SM-23 |
74 |
| 67907 |
2200TB-076G-SM-23 |
76 |
| 67908 |
2200TB-078G-SM-23 |
78 |
| 67909 |
2200TB-080G-SM-23 |
80 |
| 82798 |
2200TB-082G-SM-23 |
82 |
| 82799 |
2200TB-084G-SM-23 |
84 |
| 82800 |
2200TB-086G-SM-23 |
86 |
| 82801 |
2200TB-088G-SM-23 |
88 |
| 82802 |
2200TB-090G-SM-23 |
90 |
| 82803 |
2200TB-092G-SM-23 |
92 |
| 82804 |
2200TB-094G-SM-23 |
94 |
| 82805 |
2200TB-096G-SM-23 |
96 |
| 82806 |
2200TB-098G-SM-23 |
98 |
| 82807 |
2200TB-100G-SM-23 |
100 |
|
Макет печатной платы
|
|
|
|
|
