| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x1,27 мм |
2200TB-XXXG-SM-23-PCP серия |
розетки двухрядные прямые (гнезда) на плату для поверхностного (SMD) монтажа с обратным входом и захватом, шаг 1,27x1,27 мм
|

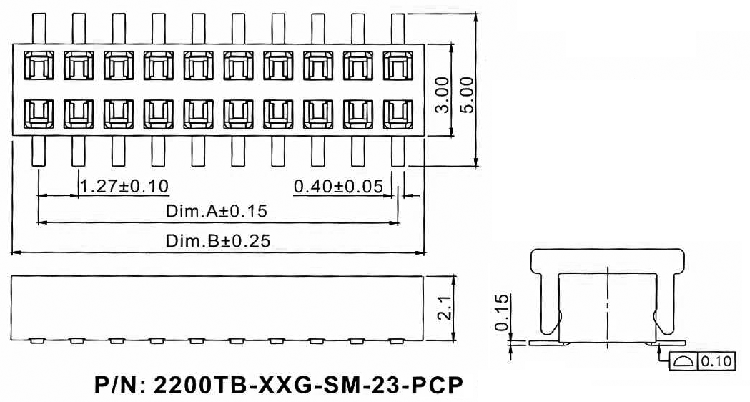

Чертеж
|
| 2200 |
TB |
- |
XXX |
G |
- |
SM |
- |
23 |
- |
PCP |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
|
|
1) Серия:
2200
2) Изолятор:
TB: нижний вход
3) Количество контактов:
XXX: 4...100
4) Покрытие контактов:
G: золочение
T: лужение
5) Вид монтажа:
SM: для поверхностного (SMD) монтажа
6) Высота изолятора в десятых долях мм:
23: 2.3 мм
7) Наличие крышки для захвата при автоматическом монтаже:
PCP
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 67949 |
2200TB-004G-SM-23-PCP |
4 |
| 67950 |
2200TB-006G-SM-23-PCP |
6 |
| 67951 |
2200TB-008G-SM-23-PCP |
8 |
| 67952 |
2200TB-010G-SM-23-PCP T/R |
10 |
| 67953 |
2200TB-012G-SM-23-PCP |
12 |
| 67954 |
2200TB-014G-SM-23-PCP |
14 |
| 67955 |
2200TB-016G-SM-23-PCP |
16 |
| 67956 |
2200TB-018G-SM-23-PCP |
18 |
| 67957 |
2200TB-020G-SM-23-PCP |
20 |
| 67958 |
2200TB-022G-SM-23-PCP |
22 |
| 67959 |
2200TB-024G-SM-23-PCP |
24 |
| 67960 |
2200TB-026G-SM-23-PCP |
26 |
| 67961 |
2200TB-028G-SM-23-PCP |
28 |
| 67962 |
2200TB-030G-SM-23-PCP |
30 |
| 67963 |
2200TB-032G-SM-23-PCP |
32 |
| 67964 |
2200TB-034G-SM-23-PCP |
34 |
| 67965 |
2200TB-036G-SM-23-PCP |
36 |
| 67966 |
2200TB-038G-SM-23-PCP |
38 |
| 67967 |
2200TB-040G-SM-23-PCP |
40 |
| 67968 |
2200TB-042G-SM-23-PCP |
42 |
| 67969 |
2200TB-044G-SM-23-PCP |
44 |
| 67970 |
2200TB-046G-SM-23-PCP |
46 |
| 67971 |
2200TB-048G-SM-23-PCP |
48 |
| 67972 |
2200TB-050G-SM-23-PCP |
50 |
| 67973 |
2200TB-052G-SM-23-PCP |
52 |
|
|
| 67974 |
2200TB-054G-SM-23-PCP |
54 |
| 67975 |
2200TB-056G-SM-23-PCP |
56 |
| 67976 |
2200TB-058G-SM-23-PCP |
58 |
| 67977 |
2200TB-060G-SM-23-PCP |
60 |
| 67978 |
2200TB-062G-SM-23-PCP |
62 |
| 67979 |
2200TB-064G-SM-23-PCP |
64 |
| 67980 |
2200TB-066G-SM-23-PCP |
66 |
| 67981 |
2200TB-068G-SM-23-PCP |
68 |
| 67982 |
2200TB-070G-SM-23-PCP |
70 |
| 67983 |
2200TB-072G-SM-23-PCP |
72 |
| 67984 |
2200TB-074G-SM-23-PCP |
74 |
| 67985 |
2200TB-076G-SM-23-PCP |
76 |
| 67986 |
2200TB-078G-SM-23-PCP |
78 |
| 67987 |
2200TB-080G-SM-23-PCP |
80 |
| 82818 |
2200TB-082G-SM-23-PCP |
82 |
| 82819 |
2200TB-084G-SM-23-PCP |
84 |
| 82820 |
2200TB-086G-SM-23-PCP |
86 |
| 82821 |
2200TB-088G-SM-23-PCP |
88 |
| 82822 |
2200TB-090G-SM-23-PCP |
90 |
| 82823 |
2200TB-092G-SM-23-PCP |
92 |
| 82824 |
2200TB-094G-SM-23-PCP |
94 |
| 82825 |
2200TB-096G-SM-23-PCP |
96 |
| 82826 |
2200TB-098G-SM-23-PCP |
98 |
| 82827 |
2200TB-100G-SM-23-PCP |
100 |
|
Макет печатной платы
|
|
|
|
|
