| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x1,27 мм |
2200SB-XXXG-SM-36 серия |
розетки двухрядные прямые (гнезда) для поверхностного (SMD) монтажа на плату, шаг 1,27x1,27 мм
|

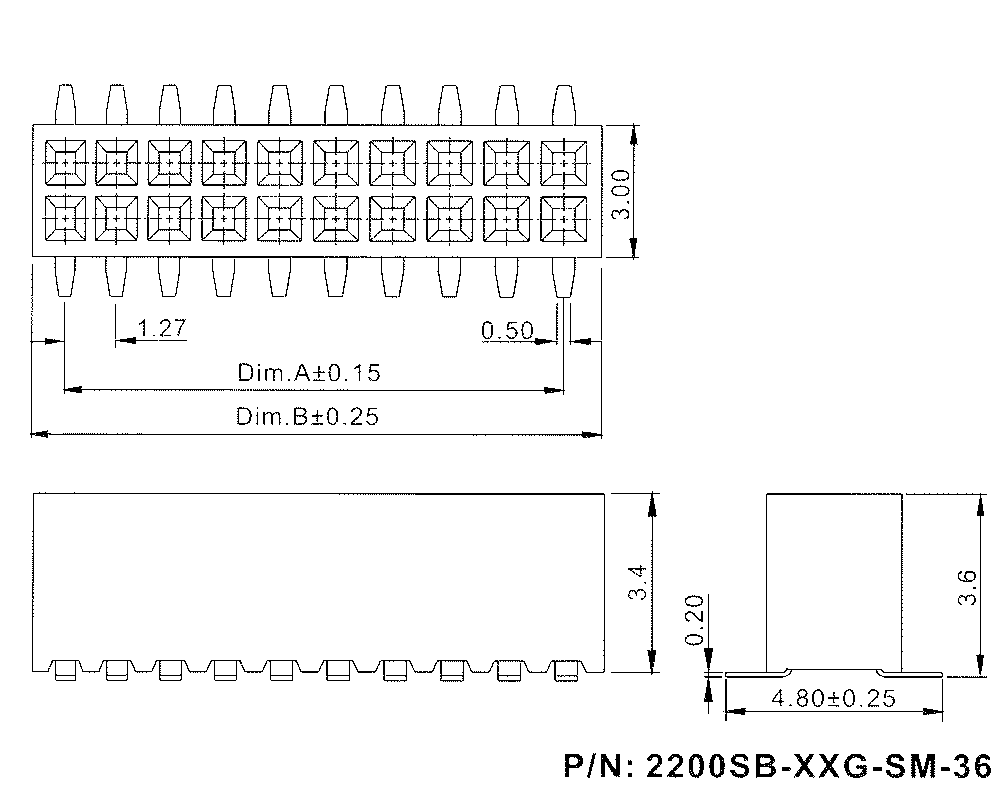

Чертеж
|
| 2200 |
SB |
- |
XXX |
G |
- |
SM |
- |
36 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) Серия:
2200
2) Изолятор:
SB: прямой двухрядный
3) Количество контактов (4...100):
XXX
4) Покрытие контактов:
G: золочение
T: лужение
5) Для поверхностного монтажа:
SM
6) Высота изолятора H:
36: 3,6мм
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 68030 |
2200SB-004G-SM-36 |
4 |
| 68031 |
2200SB-006G-SM-36 |
6 |
| 68032 |
2200SB-008G-SM-36 |
8 |
| 68033 |
2200SB-010G-SM-36 |
10 |
| 68034 |
2200SB-012G-SM-36 |
12 |
| 68035 |
2200SB-014G-SM-36 |
14 |
| 68036 |
2200SB-016G-SM-36 |
16 |
| 68037 |
2200SB-018G-SM-36 |
18 |
| 68038 |
2200SB-020G-SM-36 |
20 |
| 68039 |
2200SB-022G-SM-36 |
22 |
| 68040 |
2200SB-024G-SM-36 |
24 |
| 68041 |
2200SB-026G-SM-36 |
26 |
| 68042 |
2200SB-028G-SM-36 |
28 |
| 68043 |
2200SB-030G-SM-36 |
30 |
| 68044 |
2200SB-032G-SM-36 |
32 |
| 68045 |
2200SB-034G-SM-36 |
34 |
| 68046 |
2200SB-036G-SM-36 |
36 |
| 68047 |
2200SB-038G-SM-36 |
38 |
| 68048 |
2200SB-040G-SM-36 |
40 |
| 68049 |
2200SB-042G-SM-36 |
42 |
| 68050 |
2200SB-044G-SM-36 |
44 |
| 68051 |
2200SB-046G-SM-36 |
46 |
| 68052 |
2200SB-048G-SM-36 |
48 |
| 68053 |
2200SB-050G-SM-36 |
50 |
| 68054 |
2200SB-052G-SM-36 |
52 |
|
|
| 68055 |
2200SB-054G-SM-36 |
54 |
| 68056 |
2200SB-056G-SM-36 |
56 |
| 68057 |
2200SB-058G-SM-36 |
58 |
| 68058 |
2200SB-060G-SM-36 |
60 |
| 68059 |
2200SB-062G-SM-36 |
62 |
| 68060 |
2200SB-064G-SM-36 |
64 |
| 68061 |
2200SB-066G-SM-36 |
66 |
| 68062 |
2200SB-068G-SM-36 |
68 |
| 68063 |
2200SB-070G-SM-36 |
70 |
| 68064 |
2200SB-072G-SM-36 |
72 |
| 68065 |
2200SB-074G-SM-36 |
74 |
| 68066 |
2200SB-076G-SM-36 |
76 |
| 68067 |
2200SB-078G-SM-36 |
78 |
| 68068 |
2200SB-080G-SM-36 |
80 |
| 82838 |
2200SB-082G-SM-36 |
82 |
| 82839 |
2200SB-084G-SM-36 |
84 |
| 82840 |
2200SB-086G-SM-36 |
86 |
| 82841 |
2200SB-088G-SM-36 |
88 |
| 82842 |
2200SB-090G-SM-36 |
90 |
| 82843 |
2200SB-092G-SM-36 |
92 |
| 82844 |
2200SB-094G-SM-36 |
94 |
| 82845 |
2200SB-096G-SM-36 |
96 |
| 82846 |
2200SB-098G-SM-36 |
98 |
| 82847 |
2200SB-100G-SM-36 |
100 |
|
Макет печатной платы
|
|
|
|
|
