Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27 мм

2199SA-XXG-SM-B1-CP серия

вилки штыревые открытые однорядные прямые на плату для поверхностного (SMD) монтажа с захватом, шаг 1,27 мм

2199SA-XXG-SM-B1-CP серия, вилки штыревые открытые однорядные прямые на плату для поверхностного (SMD) монтажа с захватом, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

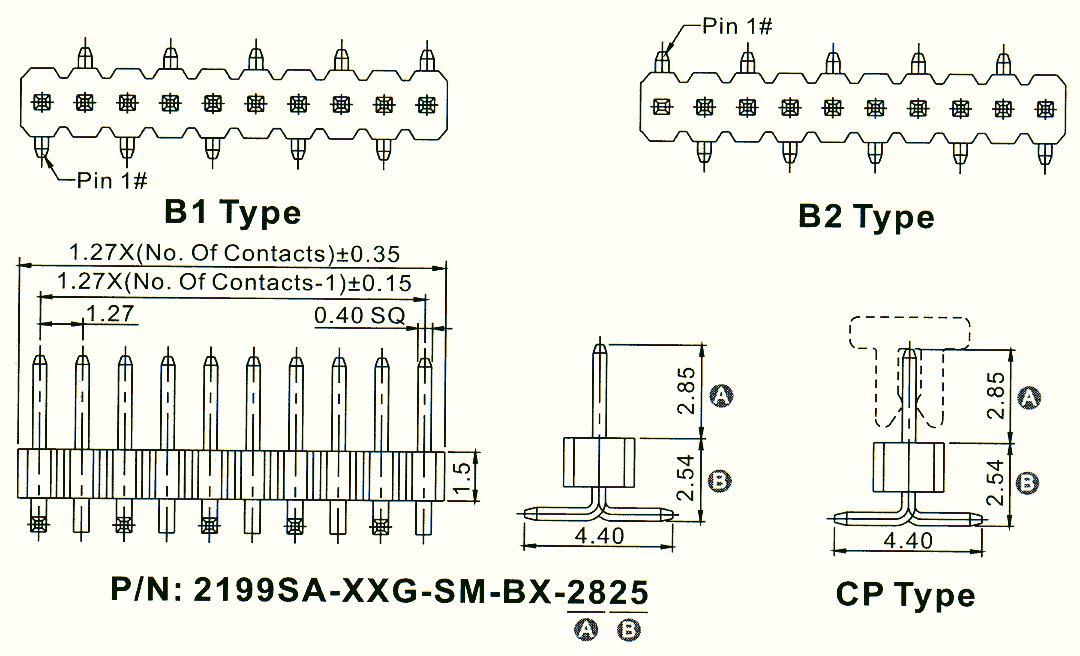

Чертеж
2199SA-XXG-SM-B1-CP серия, вилки штыревые открытые однорядные прямые на плату для поверхностного (SMD) монтажа с захватом, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

2199 SA - XX G - SM - B1 - 2825 - CP
1 2   3 4   5   6   7   8

1) Серия:
     2199
2) Изолятор:
     SA: прямой однорядный
3) Количество контактов (2...50):
     XX
4) Покрытие контактов:
     G: золочение
     T: лужение
5) Для поверхностного монтажа:
     SM
6) Зеркальное расположение контактов:
     B1
     B2
7) Размеры A и B в десятых долях мм:
     2825: (стандарт) A=2,8мм, B=2,5мм
     XXXX
8) Наличие крышки для захвата при автоматическом монтаже:
     CP

Вилки штыревые открытые однорядные прямые на плату для поверхностного (SMD) монтажа с захватом данной серии изготавливаются на фабрике в виде линеек 1x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

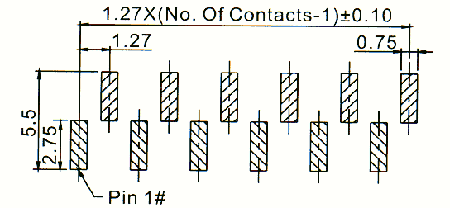

Макет печатной платы


Код
товара
Марка количество
контактов
81981 2199SA-02G-SM-B1-2825-CP 2
82020 2199SA-03G-SM-B1-2825-CP 3
81982 2199SA-04G-SM-B1-2825-CP 4
81983 2199SA-06G-SM-B1-2825-CP 5
82022 2199SA-07G-SM-B1-2825-CP 6
81984 2199SA-08G-SM-B1-2825-CP 7
82023 2199SA-09G-SM-B1-2825-CP 8
81985 2199SA-10G-SM-B1-2825-CP 9
82024 2199SA-11G-SM-B1-2825-CP 10
81986 2199SA-12G-SM-B1-2825-CP 11
82025 2199SA-13G-SM-B1-2825-CP 12
81987 2199SA-14G-SM-B1-2825-CP 13
82026 2199SA-15G-SM-B1-2825-CP 14
81988 2199SA-16G-SM-B1-2825-CP 15
82027 2199SA-17G-SM-B1-2825-CP 16
81989 2199SA-18G-SM-B1-2825-CP 17
82028 2199SA-19G-SM-B1-2825-CP 18
81990 2199SA-20G-SM-B1-2825-CP 19
82029 2199SA-21G-SM-B1-2825-CP 20
81991 2199SA-22G-SM-B1-2825-CP 21
82030 2199SA-23G-SM-B1-2825-CP 22
81992 2199SA-24G-SM-B1-2825-CP 23
82031 2199SA-25G-SM-B1-2825-CP 24
81993 2199SA-26G-SM-B1-2825-CP 25
82032 2199SA-27G-SM-B1-2825-CP 26

Код
товара
Марка количество
контактов
81994 2199SA-28G-SM-B1-2825-CP 27
82033 2199SA-29G-SM-B1-2825-CP 28
81995 2199SA-30G-SM-B1-2825-CP 29
82034 2199SA-31G-SM-B1-2825-CP 30
81996 2199SA-32G-SM-B1-2825-CP 31
82035 2199SA-33G-SM-B1-2825-CP 32
81997 2199SA-34G-SM-B1-2825-CP 33
82036 2199SA-35G-SM-B1-2825-CP 34
81998 2199SA-36G-SM-B1-2825-CP 35
82037 2199SA-37G-SM-B1-2825-CP 36
81999 2199SA-38G-SM-B1-2825-CP 37
82038 2199SA-39G-SM-B1-2825-CP 38
82000 2199SA-40G-SM-B1-2825-CP 39
82039 2199SA-41G-SM-B1-2825-CP 40
82001 2199SA-42G-SM-B1-2825-CP 41
82040 2199SA-43G-SM-B1-2825-CP 42
82002 2199SA-44G-SM-B1-2825-CP 43
82041 2199SA-45G-SM-B1-2825-CP 44
82003 2199SA-46G-SM-B1-2825-CP 45
82042 2199SA-47G-SM-B1-2825-CP 46
82004 2199SA-48G-SM-B1-2825-CP 47
82043 2199SA-49G-SM-B1-2825-CP 48
82005 2199SA-50G-SM-B1-2825-CP 49
82021 2199SA-5G-SM-B1-2825-CP 50

2199SA-XXG-SM-B1-CP серия, вилки штыревые открытые однорядные прямые на плату для поверхностного (SMD) монтажа с захватом, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

Макет печатной платы



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
