Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27 мм

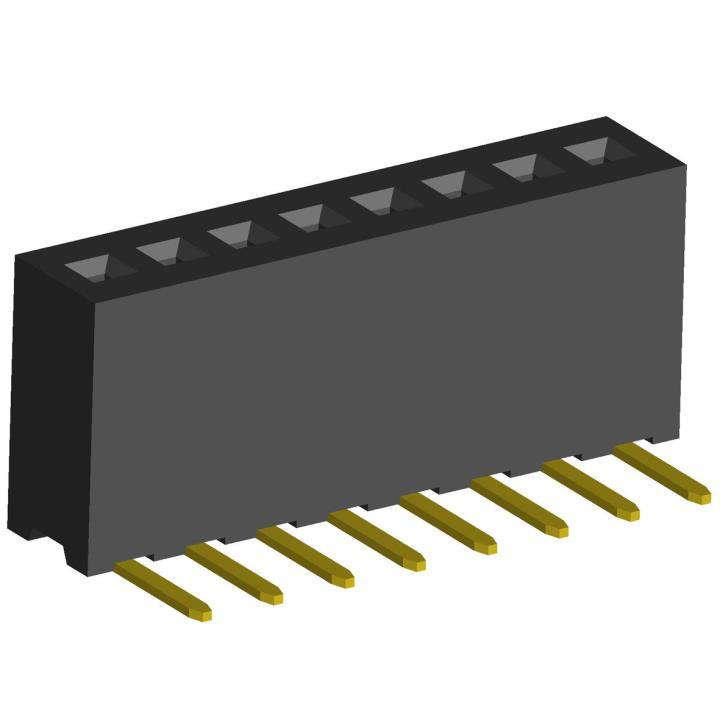

2200RA-XXG-44 серия

розетки однорядные угловые (гнезда) на плату для монтажа в отверстия, шаг 1,27 мм

2200RA-XXG-44 серия, розетки однорядные угловые (гнезда) на плату для монтажа в отверстия, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

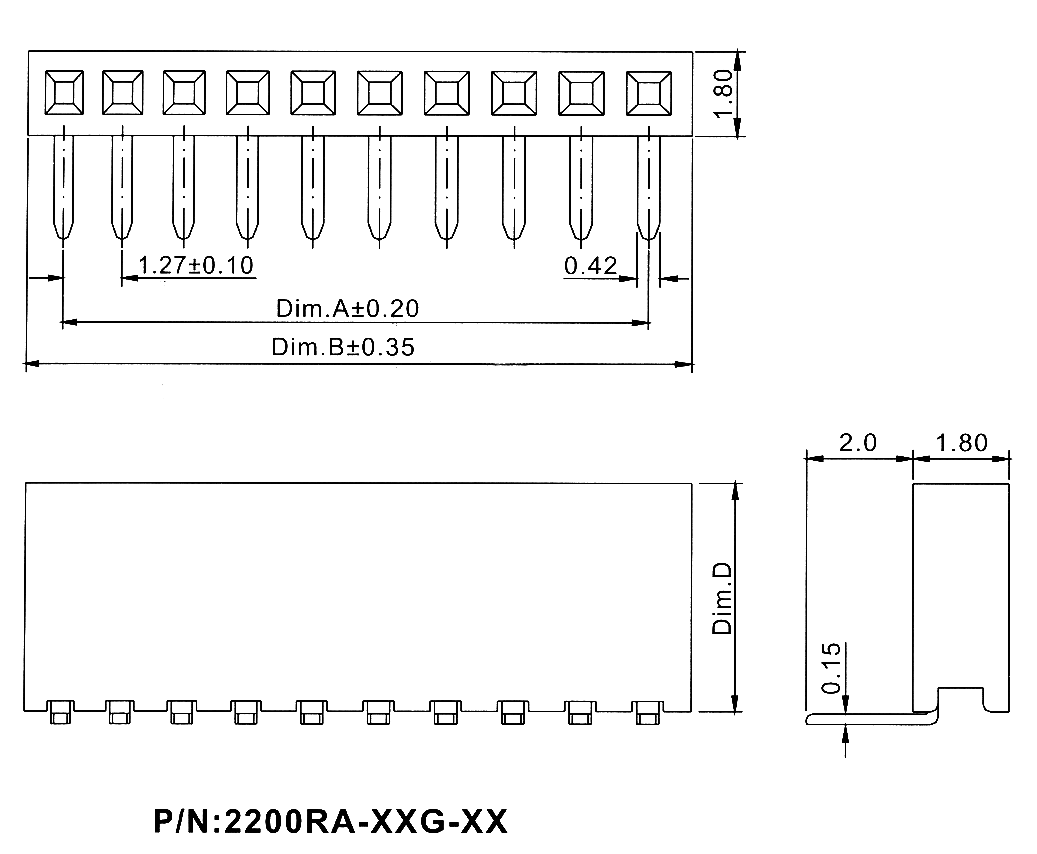

Чертеж
2200RA-XXG-44 серия, розетки однорядные угловые (гнезда) на плату для монтажа в отверстия, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

2200 RA - XX G - 44
1 2   3 4   5

1) Серия:
     2200
2) Изолятор:
     RA: угловой однорядный
3) Количество контактов (2...40):
     XX
4) Покрытие контактов:
     G: золочение
     T: лужение
5) Высота изолятора D в десятых долях мм:
     44: (стандарт) D=4,4мм
     XX

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

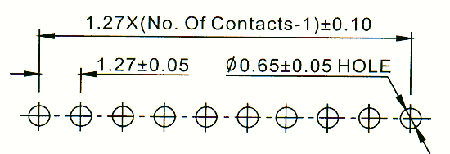

Макет печатной платы


Код
товара
Марка количество
контактов
67289 2200RA-02G-44 2
67290 2200RA-03G-44 3
67291 2200RA-04G-44 4
67292 2200RA-05G-44 5
67293 2200RA-06G-44 6
67294 2200RA-07G-44 7
67295 2200RA-08G-44 8
67296 2200RA-09G-44 9
67297 2200RA-10G-44 10
67298 2200RA-11G-44 11
67299 2200RA-12G-44 12
67300 2200RA-13G-44 13
67301 2200RA-14G-44 14
67302 2200RA-15G-44 15
67303 2200RA-16G-44 16
67304 2200RA-17G-44 17
67305 2200RA-18G-44 18
67306 2200RA-19G-44 19
67307 2200RA-20G-44 20
67308 2200RA-21G-44 21
67309 2200RA-22G-44 22
67310 2200RA-23G-44 23
67311 2200RA-24G-44 24
67312 2200RA-25G-44 25
67313 2200RA-26G-44 26

Код
товара
Марка количество
контактов
67314 2200RA-27G-44 27
67315 2200RA-28G-44 28
67316 2200RA-29G-44 29
67317 2200RA-30G-44 30
67318 2200RA-31G-44 31
67319 2200RA-32G-44 32
67320 2200RA-33G-44 33
67321 2200RA-34G-44 34
67322 2200RA-35G-44 35
67323 2200RA-36G-44 36
67324 2200RA-37G-44 37
67325 2200RA-38G-44 38
67326 2200RA-39G-44 39
67327 2200RA-40G-44 40
82172 2200RA-41G-44 41
82211 2200RA-42G-44 42
82250 2200RA-43G-44 43
82095 2200RA-44G-44 44
82134 2200RA-45G-44 45
82173 2200RA-46G-44 46
82212 2200RA-47G-44 47
82251 2200RA-48G-44 48
82096 2200RA-49G-44 49
82135 2200RA-50G-44 50

2200RA-XXG-44 серия, розетки однорядные угловые (гнезда) на плату для монтажа в отверстия, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

Макет печатной платы
