| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27 мм |
2200SA-XXG-SM1-B1-PCP серия |
розетки однорядные прямые (гнезда) с захватом для поверхностного (SMD) монтажа на плату, шаг 1,27 мм
|

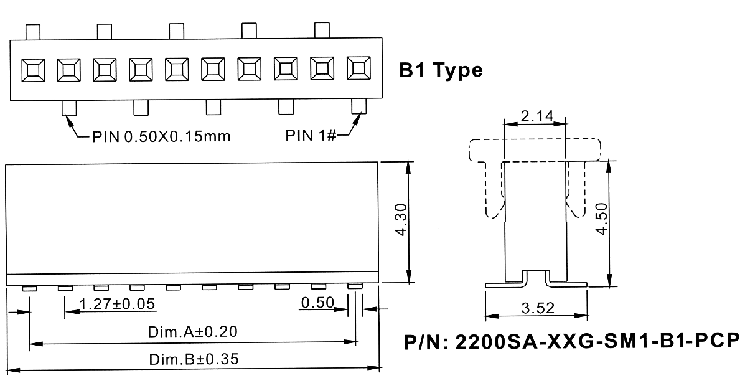

Чертеж
|
| 2200 |
SA |
- |
XX |
G |
- |
SM |
X |
- |
BX |
- |
PCP |
| 1 |
2 |
|
3 |
4 |
|
5 |
6 |
|
7 |
|
8 |
|
|
1) Серия:
2200
2) Изолятор:
SA: прямой однорядный
3) Количество контактов (2...40):
XX
4) Покрытие контактов:
G: золочение
T: лужение
5) Для поверхностного монтажа:
SM
6) Высота изолятора:
1: 4,5мм
2: 2,2мм
3: 3,6мм
7) Зеркальное расположение контактов:
B1
B2
8) Наличие крышки для захвата при автоматическом монтаже:
PCP
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

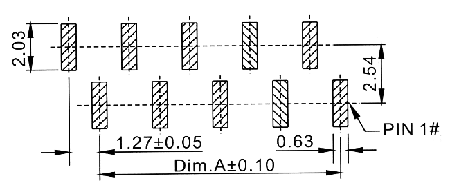

Макет печатной платы
 |
| 82186 |
2200SA-02G-SM1-B1-PCP |
2 |
| 82225 |
2200SA-03G-SM1-B1-PCP |
3 |
| 82264 |
2200SA-04G-SM1-B1-PCP |
4 |
| 82109 |
2200SA-05G-SM1-B1-PCP |
5 |
| 82148 |
2200SA-06G-SM1-B1-PCP |
6 |
| 82187 |
2200SA-07G-SM1-B1-PCP |
7 |
| 82226 |
2200SA-08G-SM1-B1-PCP |
8 |
| 82265 |
2200SA-09G-SM1-B1-PCP |
9 |
| 82110 |
2200SA-10G-SM1-B1-PCP |
10 |
| 82149 |
2200SA-11G-SM1-B1-PCP |
11 |
| 82188 |
2200SA-12G-SM1-B1-PCP |
12 |
| 82227 |
2200SA-13G-SM1-B1-PCP |
13 |
| 82266 |
2200SA-14G-SM1-B1-PCP |
14 |
| 82111 |
2200SA-15G-SM1-B1-PCP |
15 |
| 82150 |
2200SA-16G-SM1-B1-PCP |
16 |
| 82189 |
2200SA-17G-SM1-B1-PCP |
17 |
| 82228 |
2200SA-18G-SM1-B1-PCP |
18 |
| 82267 |
2200SA-19G-SM1-B1-PCP |
19 |
| 82112 |
2200SA-20G-SM1-B1-PCP |
20 |
| 82151 |
2200SA-21G-SM1-B1-PCP |
21 |
| 82190 |
2200SA-22G-SM1-B1-PCP |
22 |
| 82229 |
2200SA-23G-SM1-B1-PCP |
23 |
| 82268 |
2200SA-24G-SM1-B1-PCP |
24 |
| 82113 |
2200SA-25G-SM1-B1-PCP |
25 |
| 82152 |
2200SA-26G-SM1-B1-PCP |
26 |
|
|
| 82191 |
2200SA-27G-SM1-B1-PCP |
27 |
| 82230 |
2200SA-28G-SM1-B1-PCP |
28 |
| 82269 |
2200SA-29G-SM1-B1-PCP |
29 |
| 82114 |
2200SA-30G-SM1-B1-PCP |
30 |
| 82153 |
2200SA-31G-SM1-B1-PCP |
31 |
| 82192 |
2200SA-32G-SM1-B1-PCP |
32 |
| 82231 |
2200SA-33G-SM1-B1-PCP |
33 |
| 82270 |
2200SA-34G-SM1-B1-PCP |
34 |
| 82115 |
2200SA-35G-SM1-B1-PCP |
35 |
| 82154 |
2200SA-36G-SM1-B1-PCP |
36 |
| 82193 |
2200SA-37G-SM1-B1-PCP |
37 |
| 82232 |
2200SA-38G-SM1-B1-PCP |
38 |
| 82271 |
2200SA-39G-SM1-B1-PCP |
39 |
| 82116 |
2200SA-40G-SM1-B1-PCP |
40 |
| 82155 |
2200SA-41G-SM1-B1-PCP |
41 |
| 82194 |
2200SA-42G-SM1-B1-PCP |
42 |
| 82233 |
2200SA-43G-SM1-B1-PCP |
43 |
| 82272 |
2200SA-44G-SM1-B1-PCP |
44 |
| 82117 |
2200SA-45G-SM1-B1-PCP |
45 |
| 82156 |
2200SA-46G-SM1-B1-PCP |
46 |
| 82195 |
2200SA-47G-SM1-B1-PCP |
47 |
| 82234 |
2200SA-48G-SM1-B1-PCP |
48 |
| 82273 |
2200SA-49G-SM1-B1-PCP |
49 |
| 82118 |
2200SA-50G-SM1-B1-PCP |
50 |
|
Макет печатной платы
|
|
|
|
|
