Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27 мм

2200SA-XXG-SM3-B1 серия

розетки однорядные прямые (гнезда) для поверхностного (SMD) монтажа на плату, шаг 1,27 мм

2200SA-XXG-SM3-B1 серия, розетки однорядные прямые (гнезда) для поверхностного (SMD) монтажа на плату, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

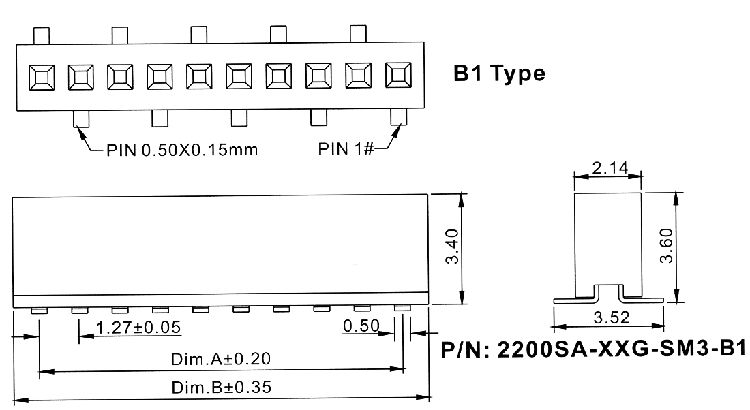

Чертеж
2200SA-XXG-SM3-B1 серия, розетки однорядные прямые (гнезда) для поверхностного (SMD) монтажа на плату, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

2200 SA - XX G - SM X - BX
1 2   3 4   5 6   7

1) Серия:
     2200
2) Изолятор:
     SA: прямой однорядный
3) Количество контактов (2...40):
     XX
4) Покрытие контактов:
     G: золочение
     T: лужение
5) Для поверхностного монтажа:
     SM
6) Высота изолятора:
     1: 4,5мм
     2: 2,2мм
     3: 3,6мм
7) Зеркальное расположение контактов:
     B1
     B2

Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
67406 2200SA-02G-SM3-B1 2
67407 2200SA-03G-SM3-B1 3
67408 2200SA-04G-SM3-B1 4
67409 2200SA-05G-SM3-B1 5
67410 2200SA-06G-SM3-B1 6
67411 2200SA-07G-SM3-B1 7
67412 2200SA-08G-SM3-B1 8
67413 2200SA-09G-SM3-B1 9
67414 2200SA-10G-SM3-B1 10
67415 2200SA-11G-SM3-B1 11
67416 2200SA-12G-SM3-B1 12
67417 2200SA-13G-SM3-B1 13
67418 2200SA-14G-SM3-B1 14
67419 2200SA-15G-SM3-B1 15
67420 2200SA-16G-SM3-B1 16
67421 2200SA-17G-SM3-B1 17
67422 2200SA-18G-SM3-B1 18
67423 2200SA-19G-SM3-B1 19
67424 2200SA-20G-SM3-B1 20
67425 2200SA-21G-SM3-B1 21
67426 2200SA-22G-SM3-B1 22
67427 2200SA-23G-SM3-B1 23
67428 2200SA-24G-SM3-B1 24
67429 2200SA-25G-SM3-B1 25
67430 2200SA-26G-SM3-B1 26

Код
товара
Марка количество
контактов
67431 2200SA-27G-SM3-B1 27
67432 2200SA-28G-SM3-B1 28
67433 2200SA-29G-SM3-B1 29
67434 2200SA-30G-SM3-B1 30
67435 2200SA-31G-SM3-B1 31
67436 2200SA-32G-SM3-B1 32
67437 2200SA-33G-SM3-B1 33
67438 2200SA-34G-SM3-B1 34
67439 2200SA-35G-SM3-B1 35
67440 2200SA-36G-SM3-B1 36
67441 2200SA-37G-SM3-B1 37
67442 2200SA-38G-SM3-B1 38
67443 2200SA-39G-SM3-B1 39
67444 2200SA-40G-SM3-B1 40
82182 2200SA-41G-SM3-B1 41
82221 2200SA-42G-SM3-B1 42
82260 2200SA-43G-SM3-B1 43
82105 2200SA-44G-SM3-B1 44
82144 2200SA-45G-SM3-B1 45
82183 2200SA-46G-SM3-B1 46
82222 2200SA-47G-SM3-B1 47
82261 2200SA-48G-SM3-B1 48
82106 2200SA-49G-SM3-B1 49
82145 2200SA-50G-SM3-B1 50

2200SA-XXG-SM3-B1 серия, розетки однорядные прямые (гнезда) для поверхностного (SMD) монтажа на плату, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

Макет печатной платы
