| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27 мм |
2200SA-XXG-SM3-B2 серия |
розетки однорядные прямые (гнезда) для поверхностного (SMD) монтажа на плату, шаг 1,27 мм
|

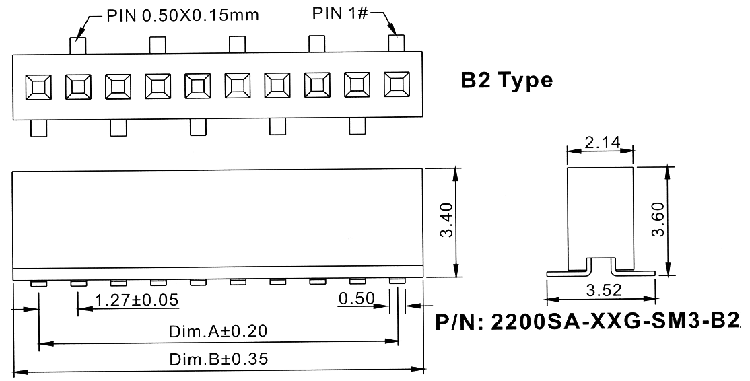

Чертеж
|
| 2200 |
SA |
- |
XX |
G |
- |
SM |
X |
- |
BX |
| 1 |
2 |
|
3 |
4 |
|
5 |
6 |
|
7 |
|
|
1) Серия:
2200
2) Изолятор:
SA: прямой однорядный
3) Количество контактов (2...40):
XX
4) Покрытие контактов:
G: золочение
T: лужение
5) Для поверхностного монтажа:
SM
6) Высота изолятора:
1: 4,5мм
2: 2,2мм
3: 3,6мм
7) Зеркальное расположение контактов:
B1
B2
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 67523 |
2200SA-02G-SM3-B2 |
2 |
| 67524 |
2200SA-03G-SM3-B2 |
3 |
| 67525 |
2200SA-04G-SM3-B2 |
4 |
| 67526 |
2200SA-05G-SM3-B2 |
5 |
| 67527 |
2200SA-06G-SM3-B2 |
6 |
| 67528 |
2200SA-07G-SM3-B2 |
7 |
| 67529 |
2200SA-08G-SM3-B2 |
8 |
| 67530 |
2200SA-09G-SM3-B2 |
9 |
| 67531 |
2200SA-10G-SM3-B2 |
10 |
| 67532 |
2200SA-11G-SM3-B2 |
11 |
| 67533 |
2200SA-12G-SM3-B2 |
12 |
| 67534 |
2200SA-13G-SM3-B2 |
13 |
| 67535 |
2200SA-14G-SM3-B2 |
14 |
| 67536 |
2200SA-15G-SM3-B2 |
15 |
| 67537 |
2200SA-16G-SM3-B2 |
16 |
| 67538 |
2200SA-17G-SM3-B2 |
17 |
| 67539 |
2200SA-18G-SM3-B2 |
18 |
| 67540 |
2200SA-19G-SM3-B2 |
19 |
| 67541 |
2200SA-20G-SM3-B2 |
20 |
| 67542 |
2200SA-21G-SM3-B2 |
21 |
| 67543 |
2200SA-22G-SM3-B2 |
22 |
| 67544 |
2200SA-23G-SM3-B2 |
23 |
| 67545 |
2200SA-24G-SM3-B2 |
24 |
| 67546 |
2200SA-25G-SM3-B2 |
25 |
| 67547 |
2200SA-26G-SM3-B2 |
26 |
|
|
| 67548 |
2200SA-27G-SM3-B2 |
27 |
| 67549 |
2200SA-28G-SM3-B2 |
28 |
| 67550 |
2200SA-29G-SM3-B2 |
29 |
| 67551 |
2200SA-30G-SM3-B2 |
30 |
| 67552 |
2200SA-31G-SM3-B2 |
31 |
| 67553 |
2200SA-32G-SM3-B2 |
32 |
| 67554 |
2200SA-33G-SM3-B2 |
33 |
| 67555 |
2200SA-34G-SM3-B2 |
34 |
| 67556 |
2200SA-35G-SM3-B2 |
35 |
| 67557 |
2200SA-36G-SM3-B2 |
36 |
| 67558 |
2200SA-37G-SM3-B2 |
37 |
| 67559 |
2200SA-38G-SM3-B2 |
38 |
| 67560 |
2200SA-39G-SM3-B2 |
39 |
| 67561 |
2200SA-40G-SM3-B2 |
40 |
| 82184 |
2200SA-41G-SM3-B2 |
41 |
| 82223 |
2200SA-42G-SM3-B2 |
42 |
| 82262 |
2200SA-43G-SM3-B2 |
43 |
| 82107 |
2200SA-44G-SM3-B2 |
44 |
| 82146 |
2200SA-45G-SM3-B2 |
45 |
| 82185 |
2200SA-46G-SM3-B2 |
46 |
| 82224 |
2200SA-47G-SM3-B2 |
47 |
| 82263 |
2200SA-48G-SM3-B2 |
48 |
| 82108 |
2200SA-49G-SM3-B2 |
49 |
| 82147 |
2200SA-50G-SM3-B2 |
50 |
|
Макет печатной платы
|
|
|
|
|
