| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27 мм |
2199SA-XXG-SM-B2 серия |
вилки штыревые открытые однорядные прямые на плату для поверхностного (SMD) монтажа, шаг 1,27 мм
|
Чертеж
|
| 2199 |
SA |
- |
XX |
G |
- |
SM |
- |
B1 |
- |
2825 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
|
|
1) Серия:
2199
2) Изолятор:
SA: прямой однорядный
3) Количество контактов (2...50):
XX
4) Покрытие контактов:
G: золочение
T: лужение
5) Для поверхностного монтажа:
SM
6) Зеркальное расположение контактов:
B1
B2
7) Размеры A и B в десятых долях мм:
2825: (стандарт) A=2,8мм, B=2,5мм
XXXX
|
|
Вилки штыревые открытые однорядные прямые на плату для поверхностного (SMD) монтажа данной серии изготавливаются на фабрике в виде линеек 1x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 67200 |
2199SA-02G-SM-B2-2825 (PLL1.27S-2) |
2 |
| 67201 |
2199SA-03G-SM-B2-2825 (PLL1.27S-3) |
3 |
| 67202 |
2199SA-04G-SM-B2-2825 (PLL1.27S-4) |
4 |
| 67203 |
2199SA-05G-SM-B2-2825 (PLL1.27S-5) |
5 |
| 67204 |
2199SA-06G-SM-B2-2825 (PLL1.27S-6) |
6 |
| 67205 |
2199SA-07G-SM-B2-2825 (PLL1.27S-7) |
7 |
| 67206 |
2199SA-08G-SM-B2-2825 (PLL1.27S-8) |
8 |
| 67207 |
2199SA-09G-SM-B2-2825 (PLL1.27S-9) |
9 |
| 67208 |
2199SA-10G-SM-B2-2825 (PLL1.27S-10) |
10 |
| 67209 |
2199SA-11G-SM-B2-2825 (PLL1.27S-11) |
11 |
| 67210 |
2199SA-12G-SM-B2-2825 (PLL1.27S-12) |
12 |
| 67211 |
2199SA-13G-SM-B2-2825 (PLL1.27S-13) |
13 |
| 67212 |
2199SA-14G-SM-B2-2825 (PLL1.27S-14) |
14 |
| 67213 |
2199SA-15G-SM-B2-2825 (PLL1.27S-15) |
15 |
| 67214 |
2199SA-16G-SM-B2-2825 (PLL1.27S-16) |
16 |
| 67215 |
2199SA-17G-SM-B2-2825 (PLL1.27S-17) |
17 |
| 67216 |
2199SA-18G-SM-B2-2825 (PLL1.27S-18) |
18 |
| 67217 |
2199SA-19G-SM-B2-2825 (PLL1.27S-19) |
19 |
| 67218 |
2199SA-20G-SM-B2-2825 (PLL1.27S-20) |
20 |
| 67219 |
2199SA-21G-SM-B2-2825 (PLL1.27S-21) |
21 |
| 67220 |
2199SA-22G-SM-B2-2825 (PLL1.27S-22) |
22 |
| 67221 |
2199SA-23G-SM-B2-2825 (PLL1.27S-23) |
23 |
| 67222 |
2199SA-24G-SM-B2-2825 (PLL1.27S-24) |
24 |
| 67223 |
2199SA-25G-SM-B2-2825 (PLL1.27S-25) |
25 |
| 67224 |
2199SA-26G-SM-B2-2825 (PLL1.27S-26) |
26 |
|
|
| 67225 |
2199SA-27G-SM-B2-2825 (PLL1.27S-27) |
27 |
| 67226 |
2199SA-28G-SM-B2-2825 (PLL1.27S-28) |
28 |
| 67227 |
2199SA-29G-SM-B2-2825 (PLL1.27S-29) |
29 |
| 67228 |
2199SA-30G-SM-B2-2825 (PLL1.27S-30) |
30 |
| 67229 |
2199SA-31G-SM-B2-2825 (PLL1.27S-31) |
31 |
| 67230 |
2199SA-32G-SM-B2-2825 (PLL1.27S-32) |
32 |
| 67231 |
2199SA-33G-SM-B2-2825 (PLL1.27S-33) |
33 |
| 67232 |
2199SA-34G-SM-B2-2825 (PLL1.27S-34) |
34 |
| 67233 |
2199SA-35G-SM-B2-2825 (PLL1.27S-35) |
35 |
| 67234 |
2199SA-36G-SM-B2-2825 (PLL1.27S-36) |
36 |
| 67235 |
2199SA-37G-SM-B2-2825 (PLL1.27S-37) |
37 |
| 67236 |
2199SA-38G-SM-B2-2825 (PLL1.27S-38) |
38 |
| 67237 |
2199SA-39G-SM-B2-2825 (PLL1.27S-39) |
39 |
| 67238 |
2199SA-40G-SM-B2-2825 (PLL1.27S-40) |
40 |
| 67239 |
2199SA-41G-SM-B2-2825 (PLL1.27S-41) |
41 |
| 67240 |
2199SA-42G-SM-B2-2825 (PLL1.27S-42) |
42 |
| 67241 |
2199SA-43G-SM-B2-2825 (PLL1.27S-43) |
43 |
| 67242 |
2199SA-44G-SM-B2-2825 (PLL1.27S-44) |
44 |
| 67243 |
2199SA-45G-SM-B2-2825 (PLL1.27S-45) |
45 |
| 67244 |
2199SA-46G-SM-B2-2825 (PLL1.27S-46) |
46 |
| 67245 |
2199SA-47G-SM-B2-2825 (PLL1.27S-47) |
47 |
| 67246 |
2199SA-48G-SM-B2-2825 (PLL1.27S-48) |
48 |
| 67247 |
2199SA-49G-SM-B2-2825 (PLL1.27S-49) |
49 |
| 67248 |
2199SA-50G-SM-B2-2825 (PLL1.27S-50) |
50 |
|

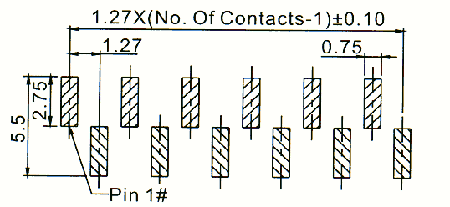

Макет печатной платы
|
|
|
|
|
