| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27 мм |
BL1410-21xxM1-1.0 серия |
вилки штыревые открытые однорядные SMD с двойным изолятором угловые, шаг 1,27 мм
|

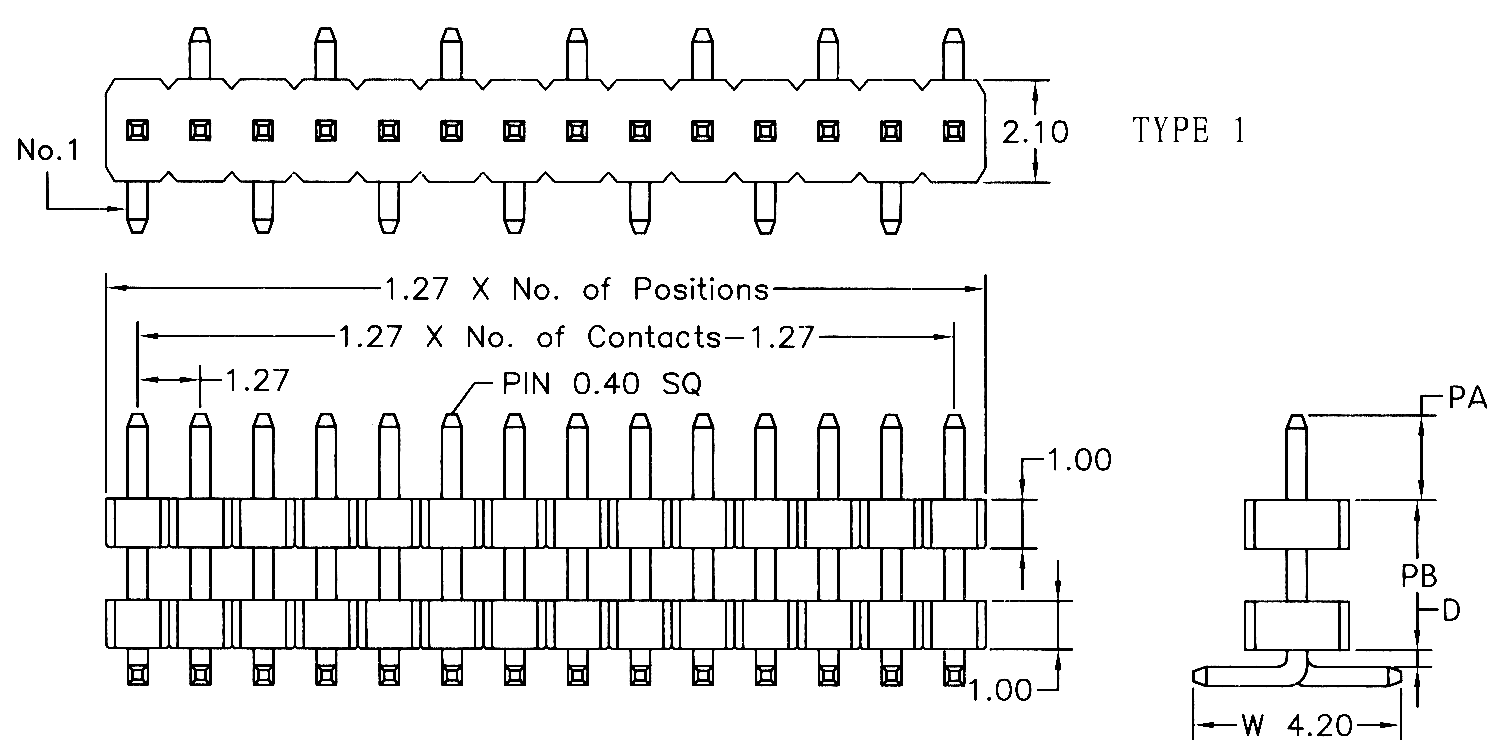

Чертеж
|
| BL1410 |
- |
2 |
1 |
XX |
M |
G |
- |
27151042 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
7 |
|
|
1) Серия:
BL1410
2) Изолятор:
2: два
3) Количество рядов:
1: один
4) Количество контактов (1...50):
XX
5) Вид:
S: прямой
R: угловой
M: вертикальный для поверхностного (SMD) монтажа
Z: горизонтальный для поверхностного (SMD) монтажа
6) Покрытие контактов:
G: золочение
T: лужение
7) Размеры PA, PB, D в десятых долях мм:
27151042: (стандарт) PA=2,7мм, PB=15,0мм, D=1,0мм, W=4.2мм
|
|
Вилки штыревые открытые однорядные SMD с двойным изолятором угловые данной серии изготавливаются на фабрике в виде линеек 1x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 95170 |
BL1410-2101M1-1.0 |
1 |
| 95171 |
BL1410-2102M1-1.0 |
2 |
| 95172 |
BL1410-2103M1-1.0 |
3 |
| 95173 |
BL1410-2104M1-1.0 |
4 |
| 95174 |
BL1410-2105M1-1.0 |
5 |
| 95175 |
BL1410-2106M1-1.0 |
6 |
| 95176 |
BL1410-2107M1-1.0 |
7 |
| 95177 |
BL1410-2108M1-1.0 |
8 |
| 95178 |
BL1410-2109M1-1.0 |
9 |
| 95179 |
BL1410-2110M1-1.0 |
10 |
| 95180 |
BL1410-2111M1-1.0 |
11 |
| 95181 |
BL1410-2112M1-1.0 |
12 |
| 95182 |
BL1410-2113M1-1.0 |
13 |
| 95183 |
BL1410-2114M1-1.0 |
14 |
| 95184 |
BL1410-2115M1-1.0 |
15 |
| 95185 |
BL1410-2116M1-1.0 |
16 |
| 95186 |
BL1410-2117M1-1.0 |
17 |
| 95187 |
BL1410-2118M1-1.0 |
18 |
| 95188 |
BL1410-2119M1-1.0 |
19 |
| 95189 |
BL1410-2120M1-1.0 |
20 |
| 95190 |
BL1410-2121M1-1.0 |
21 |
| 95191 |
BL1410-2122M1-1.0 |
22 |
| 95192 |
BL1410-2123M1-1.0 |
23 |
| 95193 |
BL1410-2124M1-1.0 |
24 |
| 95194 |
BL1410-2125M1-1.0 |
25 |
|
|
| 95195 |
BL1410-2126M1-1.0 |
26 |
| 95196 |
BL1410-2127M1-1.0 |
27 |
| 95197 |
BL1410-2128M1-1.0 |
28 |
| 95198 |
BL1410-2129M1-1.0 |
29 |
| 95199 |
BL1410-2130M1-1.0 |
30 |
| 95200 |
BL1410-2131M1-1.0 |
31 |
| 95201 |
BL1410-2132M1-1.0 |
32 |
| 95202 |
BL1410-2133M1-1.0 |
33 |
| 95203 |
BL1410-2134M1-1.0 |
34 |
| 95204 |
BL1410-2135M1-1.0 |
35 |
| 95205 |
BL1410-2136M1-1.0 |
36 |
| 95206 |
BL1410-2137M1-1.0 |
37 |
| 95207 |
BL1410-2138M1-1.0 |
38 |
| 95208 |
BL1410-2139M1-1.0 |
39 |
| 95209 |
BL1410-2140M1-1.0 |
40 |
| 95210 |
BL1410-2141M1-1.0 |
41 |
| 95211 |
BL1410-2142M1-1.0 |
42 |
| 95212 |
BL1410-2143M1-1.0 |
43 |
| 95213 |
BL1410-2144M1-1.0 |
44 |
| 95214 |
BL1410-2145M1-1.0 |
45 |
| 95215 |
BL1410-2146M1-1.0 |
46 |
| 95216 |
BL1410-2147M1-1.0 |
47 |
| 95217 |
BL1410-2148M1-1.0 |
48 |
| 95218 |
BL1410-2149M1-1.0 |
49 |
| 95219 |
BL1410-2150M1-1.0 |
50 |
|
Макет печатной платы
|
|
|
|
|
