| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x1,27 мм |
BL1420-12xxZ-2.0 серия |
вилки штыревые открытые двухрядные SMD горизонтальные, шаг 1,27x1,27 мм
|

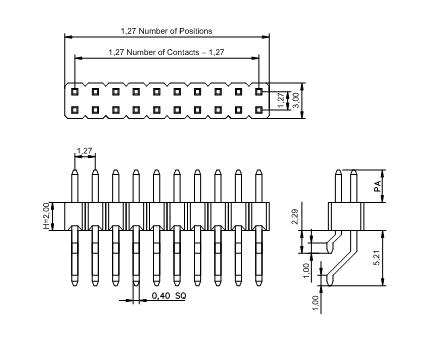

Чертеж
|
| BL1420 |
- |
1 |
2 |
XXX |
Z |
G |
- |
27229 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
7 |
|
|
1) Серия:
BL1420
2) Изолятор:
1: один
3) Количество рядов:
2: два
4) Количество контактов (2…100):
XXX
5) Вид:
S: прямой
R: угловой
M: вертикальный для поверхностного (SMD) монтажа
Z: горизонтальный для поверхностного (SMD) монтажа
6) Покрытие контактов:
G: золочение
T: лужение
7) Размеры PA, PB, D в десятых долях мм:
27229: (стандарт) PA=2,7мм, A=2,29мм
|
|
Вилки штыревые открытые двухрядные SMD горизонтальные данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 96120 |
BL1420-12002Z-2.0 |
2 |
| 96121 |
BL1420-12004Z-2.0 |
4 |
| 96122 |
BL1420-12006Z-2.0 |
6 |
| 96123 |
BL1420-12008Z-2.0 |
8 |
| 96124 |
BL1420-12010Z-2.0 |
10 |
| 96125 |
BL1420-12012Z-2.0 |
12 |
| 96126 |
BL1420-12014Z-2.0 |
14 |
| 96127 |
BL1420-12016Z-2.0 |
16 |
| 96128 |
BL1420-12018Z-2.0 |
18 |
| 96129 |
BL1420-12020Z-2.0 |
20 |
| 96130 |
BL1420-12022Z-2.0 |
22 |
| 96131 |
BL1420-12024Z-2.0 |
24 |
| 96132 |
BL1420-12026Z-2.0 |
26 |
| 96133 |
BL1420-12028Z-2.0 |
28 |
| 96134 |
BL1420-12030Z-2.0 |
30 |
| 96135 |
BL1420-12032Z-2.0 |
32 |
| 96136 |
BL1420-12034Z-2.0 |
34 |
| 96137 |
BL1420-12036Z-2.0 |
36 |
| 96138 |
BL1420-12038Z-2.0 |
38 |
| 96139 |
BL1420-12040Z-2.0 |
40 |
| 96140 |
BL1420-12042Z-2.0 |
42 |
| 96141 |
BL1420-12044Z-2.0 |
44 |
| 96142 |
BL1420-12046Z-2.0 |
46 |
| 96143 |
BL1420-12048Z-2.0 |
48 |
| 96144 |
BL1420-12050Z-2.0 |
50 |
|
|
| 96145 |
BL1420-12052Z-2.0 |
52 |
| 96146 |
BL1420-12054Z-2.0 |
54 |
| 96147 |
BL1420-12056Z-2.0 |
56 |
| 96148 |
BL1420-12058Z-2.0 |
58 |
| 96149 |
BL1420-12060Z-2.0 |
60 |
| 96150 |
BL1420-12062Z-2.0 |
62 |
| 96151 |
BL1420-12064Z-2.0 |
64 |
| 96152 |
BL1420-12066Z-2.0 |
66 |
| 96153 |
BL1420-12068Z-2.0 |
68 |
| 96154 |
BL1420-12070Z-2.0 |
70 |
| 96155 |
BL1420-12072Z-2.0 |
72 |
| 96156 |
BL1420-12074Z-2.0 |
74 |
| 96157 |
BL1420-12076Z-2.0 |
76 |
| 96158 |
BL1420-12078Z-2.0 |
78 |
| 96159 |
BL1420-12080Z-2.0 |
80 |
| 96160 |
BL1420-12082Z-2.0 |
82 |
| 96161 |
BL1420-12084Z-2.0 |
84 |
| 96162 |
BL1420-12086Z-2.0 |
86 |
| 96163 |
BL1420-12088Z-2.0 |
88 |
| 96164 |
BL1420-12090Z-2.0 |
90 |
| 96165 |
BL1420-12092Z-2.0 |
92 |
| 96166 |
BL1420-12094Z-2.0 |
94 |
| 96167 |
BL1420-12096Z-2.0 |
96 |
| 96168 |
BL1420-12098Z-2.0 |
98 |
| 96169 |
BL1420-12100Z-2.0 |
100 |
|
Макет печатной платы
|
|
|
|
|
