| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x1,27 мм |
BL1425-12xxZ-PG серия |
вилки штыревые открытые двухрядные SMD горизонтальные с направляющими в плату, шаг 1,27x1,27 мм
|

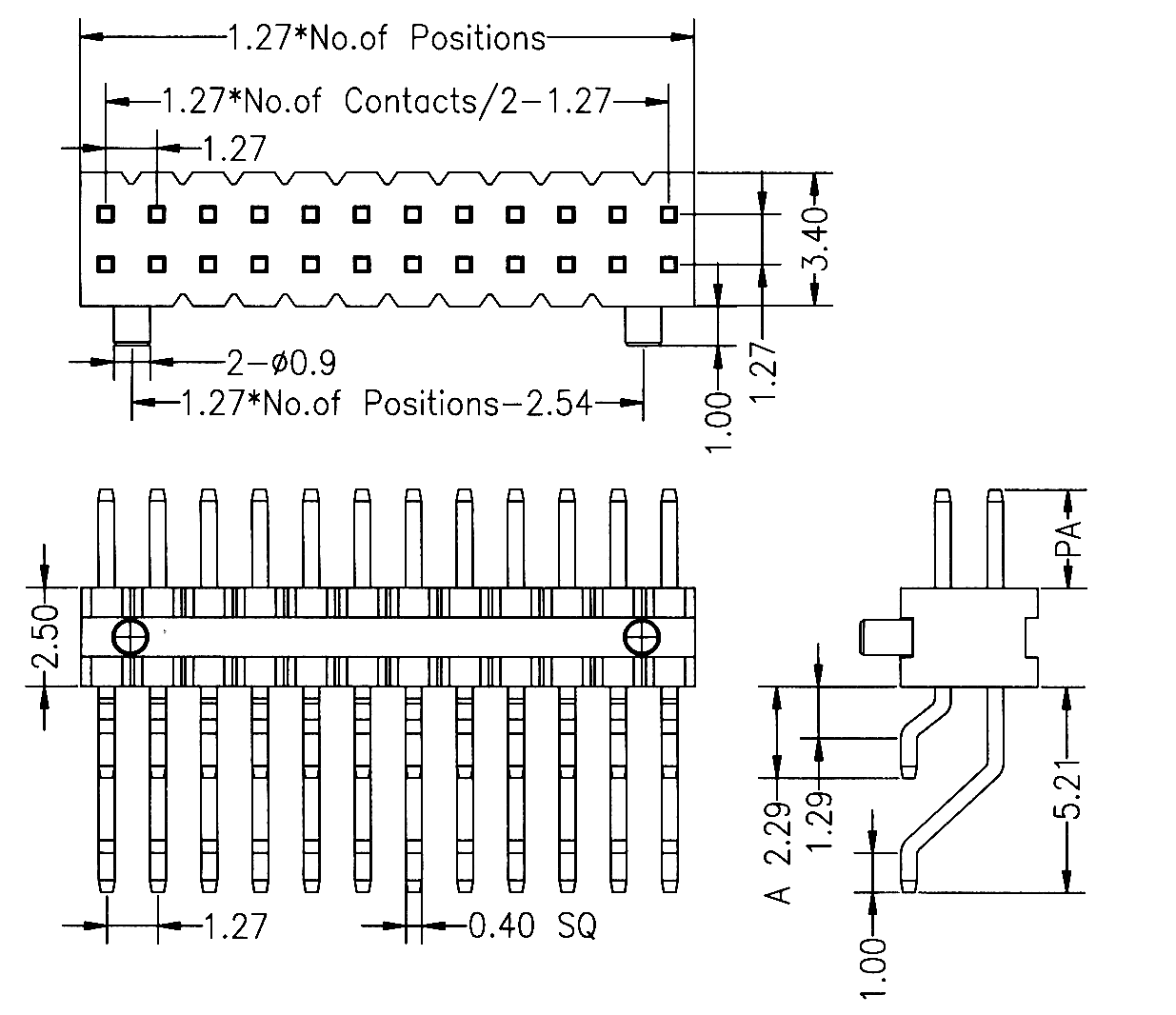

Чертеж
|
| BL1425 |
- |
1 |
2 |
XXX |
Z |
G |
- |
27229 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
|
7 |
|
|
1) Серия:
BL1425
2) Изолятор:
1: один
3) Количество рядов:
2: два
4) Количество контактов (2…100):
XXX
5) Вид:
S: прямой
R: угловой
M: вертикальный для поверхностного (SMD) монтажа
Z: горизонтальный для поверхностного (SMD) монтажа
6) Покрытие контактов:
G: золочение
T: лужение
7) Размеры PA, PB, D в десятых долях мм:
27229: (стандарт) PA=2,7мм, A=2,29мм
|
|
Вилки штыревые открытые двухрядные SMD горизонтальные с направляющими в плату данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

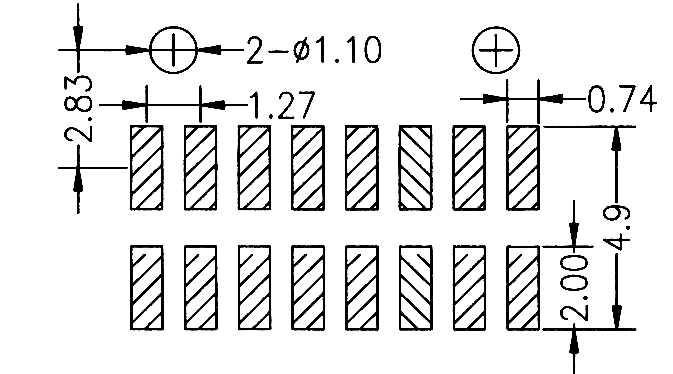

Макет печатной платы
 |
| 96320 |
BL1425-12002Z-PG |
2 |
| 96321 |
BL1425-12004Z-PG |
4 |
| 96322 |
BL1425-12006Z-PG |
6 |
| 96323 |
BL1425-12008Z-PG |
8 |
| 96324 |
BL1425-12010Z-PG |
10 |
| 96325 |
BL1425-12012Z-PG |
12 |
| 96326 |
BL1425-12014Z-PG |
14 |
| 96327 |
BL1425-12016Z-PG |
16 |
| 96328 |
BL1425-12018Z-PG |
18 |
| 96329 |
BL1425-12020Z-PG |
20 |
| 96330 |
BL1425-12022Z-PG |
22 |
| 96331 |
BL1425-12024Z-PG |
24 |
| 96332 |
BL1425-12026Z-PG |
26 |
| 96333 |
BL1425-12028Z-PG |
28 |
| 96334 |
BL1425-12030Z-PG |
30 |
| 96335 |
BL1425-12032Z-PG |
32 |
| 96336 |
BL1425-12034Z-PG |
34 |
| 96337 |
BL1425-12036Z-PG |
36 |
| 96338 |
BL1425-12038Z-PG |
38 |
| 96339 |
BL1425-12040Z-PG |
40 |
| 96340 |
BL1425-12042Z-PG |
42 |
| 96341 |
BL1425-12044Z-PG |
44 |
| 96342 |
BL1425-12046Z-PG |
46 |
| 96343 |
BL1425-12048Z-PG |
48 |
| 96344 |
BL1425-12050Z-PG |
50 |
|
|
| 96345 |
BL1425-12052Z-PG |
52 |
| 96346 |
BL1425-12054Z-PG |
54 |
| 96347 |
BL1425-12056Z-PG |
56 |
| 96348 |
BL1425-12058Z-PG |
58 |
| 96349 |
BL1425-12060Z-PG |
60 |
| 96350 |
BL1425-12062Z-PG |
62 |
| 96351 |
BL1425-12064Z-PG |
64 |
| 96352 |
BL1425-12066Z-PG |
66 |
| 96353 |
BL1425-12068Z-PG |
68 |
| 96354 |
BL1425-12070Z-PG |
70 |
| 96355 |
BL1425-12072Z-PG |
72 |
| 96356 |
BL1425-12074Z-PG |
74 |
| 96357 |
BL1425-12076Z-PG |
76 |
| 96358 |
BL1425-12078Z-PG |
78 |
| 96359 |
BL1425-12080Z-PG |
80 |
| 96360 |
BL1425-12082Z-PG |
82 |
| 96361 |
BL1425-12084Z-PG |
84 |
| 96362 |
BL1425-12086Z-PG |
86 |
| 96363 |
BL1425-12088Z-PG |
88 |
| 96364 |
BL1425-12090Z-PG |
90 |
| 96365 |
BL1425-12092Z-PG |
92 |
| 96366 |
BL1425-12094Z-PG |
94 |
| 96367 |
BL1425-12096Z-PG |
96 |
| 96368 |
BL1425-12098Z-PG |
98 |
| 96369 |
BL1425-12100Z-PG |
100 |
|
Макет печатной платы
|
|
|
|
|
