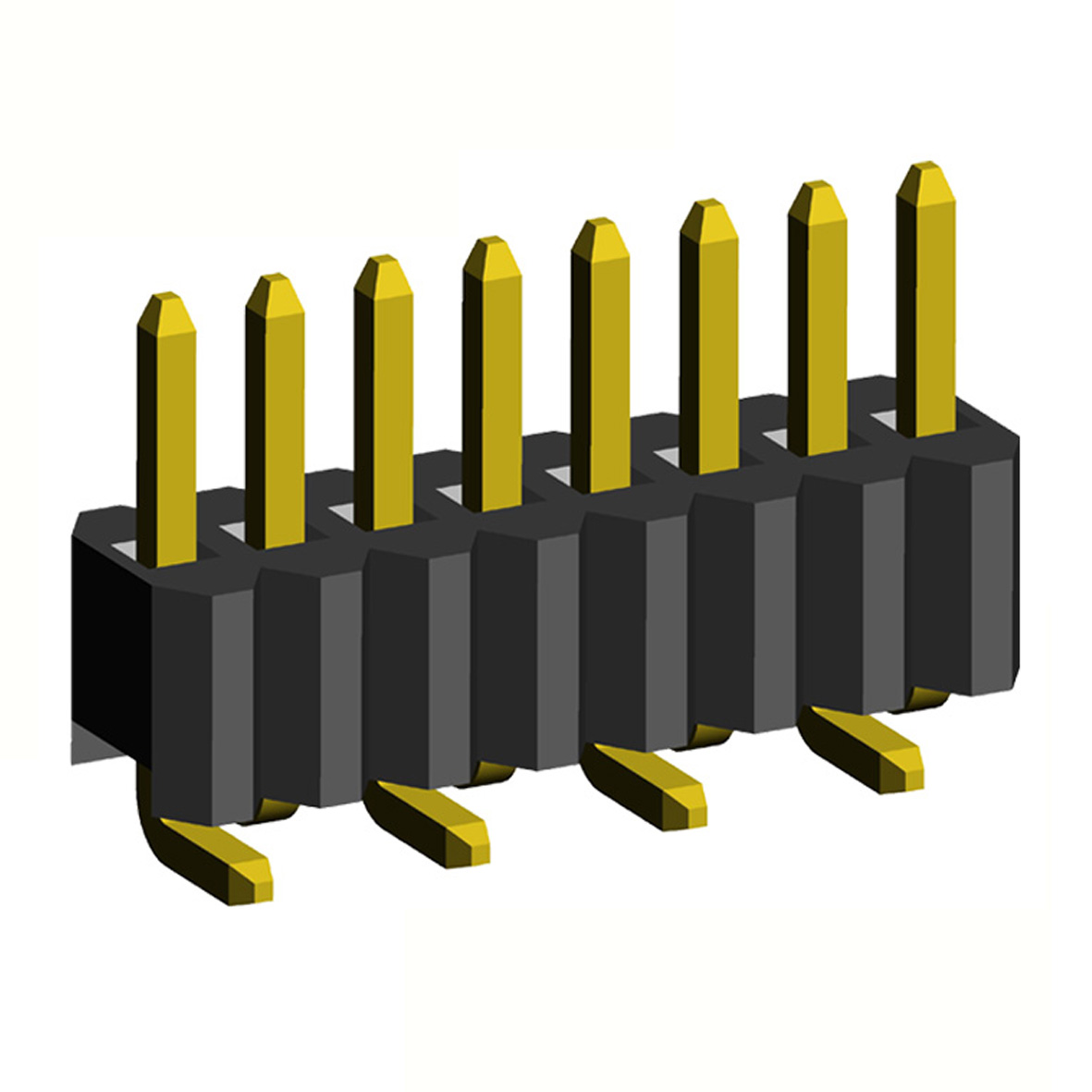

2206PA-XXG-SM-BX-XXXX (PLL1.27–XXS) серия

вилки открытые прямые однорядные на плату для поверхностного (SMD) монтажа, шаг 1,27 x 2,54 мм

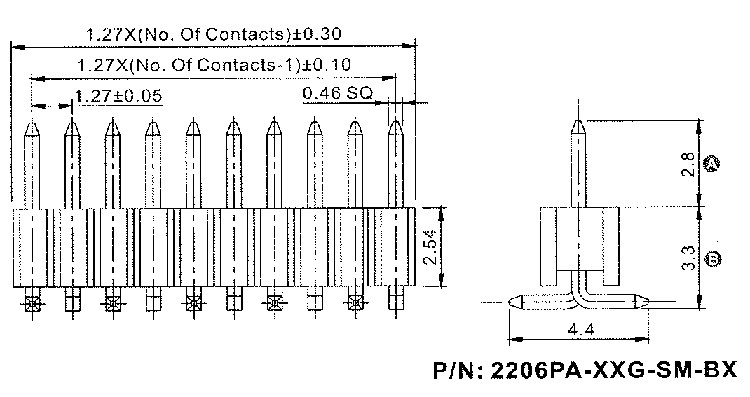

2206 PA - 01 G - SM - B1 - 2833 1 2   3 4   5   6   7 1) серия:      2206 2) изолятор:      PA: прямой однорядный 3) количество контактов (1...50):      01: 1 контакт      02: 2 контакта      xx: ...      50: 50 контактов 4) покрытие:      G: золочение      T: лужение 5) для поверхностного (SMD) монтажа:      SM 6) зеркальное расположение контактов:      B1      B2 7) размеры A и B в десятых долях мм:      2833: (стандарт) A=2,8мм, B=3,3мм      XXXX

Штыревые вилки данной серии изготавливаются на фабрике в виде линеек на 50 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 50 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°С

Материал изолятора: PBT (полибутилентерефтлат) (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Расположение контактных площадок на плате

B1 тип

B2 тип
