2206PADI-XXG-SM-BX-XXXX-CP серия

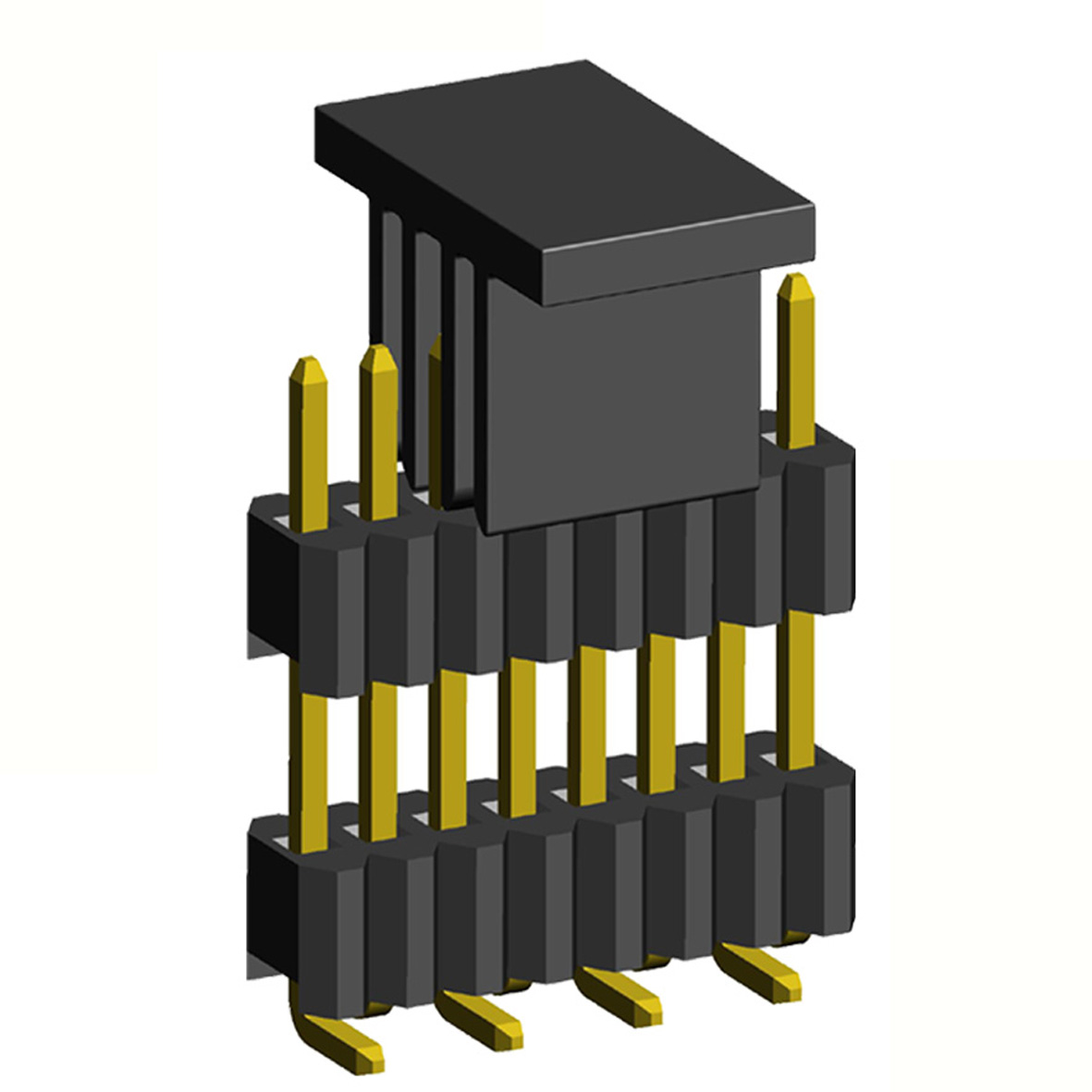

вилки открытые прямые однорядные приподнятые на плату для поверхностного (SMD) монтажа с захватом, шаг 1,27 x 2,54 мм

2206PADI-XXG-SM-BX-XXXX-CP серия, вилки открытые прямые однорядные приподнятые на плату для поверхностного (SMD) монтажа с захватом, шаг 1,27 x 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 2,54

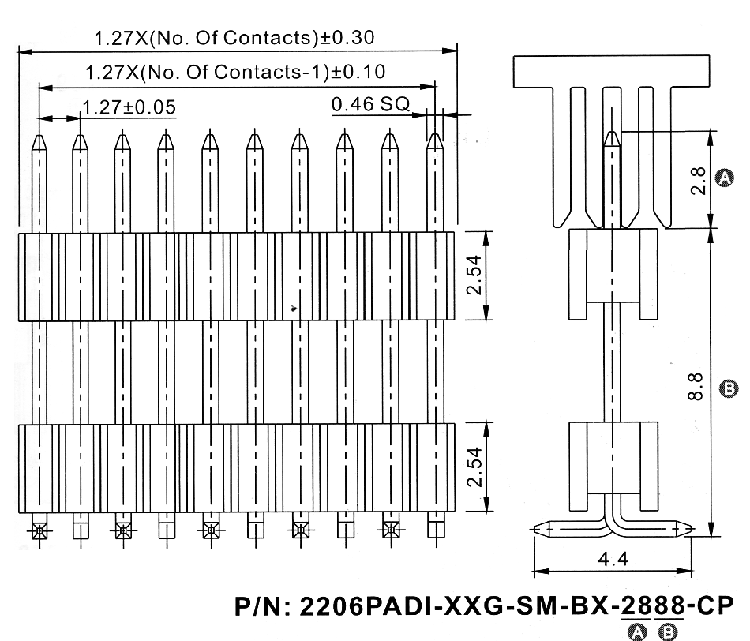

Чертежи
2206PADI-XXG-SM-BX-XXXX-CP серия, вилки открытые прямые однорядные приподнятые на плату для поверхностного (SMD) монтажа с захватом, шаг 1,27 x 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 2,54
2206 PADI - 01 G - SM - B1 - 2888 - CP
1 2   3 4   5   6   7   8

1) серия:
     2206
2) изолятор:
     PADI: прямой однорядный с двойным изолятором
3) количество контактов (1...50):
     01: 1 контакт
     02: 2 контакта
     xx: ...
     50: 50 контактов
4) покрытие:
     G: золочение
     T: лужение
5) для поверхностного (SMD) монтажа:
     SM
6) зеркальное расположение контактов:
     B1
     B2
7) размеры A и B в десятых долях мм:
     2888: (стандарт) A=2,8мм, B=8,8мм
     XXXX
8) наличие крышки для захвата при автоматическом монтаже:
     CP

Штыревые вилки данной серии изготавливаются на фабрике в виде линеек на 50 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Разъемы с крышками для автоматического монтажа поставляются только под заказ в ленте на катушках при минимальном запуске в производство от 5000 штук.
При изготовлении опытных образцов изделий или небольшой партии рекомендуется использовать аналогичные серии без крышек для автоматического монтажа: 2206PADI-XXG-SM-BX-XXXX.

Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 50 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°С

Материал изолятора: PBT (полибутилентерефтлат) (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Расположение контактных площадок на плате

B1 тип

B2 тип




код
товара		 марка кол-во
контактов
83154 2206PADI-01G-SM-B1-2888-CP 1
83155 2206PADI-02G-SM-B1-2888-CP 2
83156 2206PADI-03G-SM-B1-2888-CP 3
83157 2206PADI-04G-SM-B1-2888-CP 4
83158 2206PADI-05G-SM-B1-2888-CP 5
83159 2206PADI-06G-SM-B1-2888-CP 6
83160 2206PADI-07G-SM-B1-2888-CP 7
83161 2206PADI-08G-SM-B1-2888-CP 8
83162 2206PADI-09G-SM-B1-2888-CP 9
83163 2206PADI-10G-SM-B1-2888-CP 10
83164 2206PADI-11G-SM-B1-2888-CP 11
83165 2206PADI-12G-SM-B1-2888-CP 12
83166 2206PADI-13G-SM-B1-2888-CP 13
83167 2206PADI-14G-SM-B1-2888-CP 14
83168 2206PADI-15G-SM-B1-2888-CP 15
83169 2206PADI-16G-SM-B1-2888-CP 16
83170 2206PADI-17G-SM-B1-2888-CP 17
83171 2206PADI-18G-SM-B1-2888-CP 18
83172 2206PADI-19G-SM-B1-2888-CP 19
83173 2206PADI-20G-SM-B1-2888-CP 20
83174 2206PADI-21G-SM-B1-2888-CP 21
83175 2206PADI-22G-SM-B1-2888-CP 22
83176 2206PADI-23G-SM-B1-2888-CP 23
83177 2206PADI-24G-SM-B1-2888-CP 24
83178 2206PADI-25G-SM-B1-2888-CP 25
83179 2206PADI-26G-SM-B1-2888-CP 26
83180 2206PADI-27G-SM-B1-2888-CP 27
83181 2206PADI-28G-SM-B1-2888-CP 28
83182 2206PADI-29G-SM-B1-2888-CP 29
83183 2206PADI-30G-SM-B1-2888-CP 30
83184 2206PADI-31G-SM-B1-2888-CP 31
83185 2206PADI-32G-SM-B1-2888-CP 32
83186 2206PADI-33G-SM-B1-2888-CP 33
83187 2206PADI-34G-SM-B1-2888-CP 34
83188 2206PADI-35G-SM-B1-2888-CP 35
83189 2206PADI-36G-SM-B1-2888-CP 36
83190 2206PADI-37G-SM-B1-2888-CP 37
83191 2206PADI-38G-SM-B1-2888-CP 38
83192 2206PADI-39G-SM-B1-2888-CP 39
83193 2206PADI-40G-SM-B1-2888-CP 40
83194 2206PADI-41G-SM-B1-2888-CP 41
83195 2206PADI-42G-SM-B1-2888-CP 42
83196 2206PADI-43G-SM-B1-2888-CP 43
83197 2206PADI-44G-SM-B1-2888-CP 44
83198 2206PADI-45G-SM-B1-2888-CP 45
83199 2206PADI-46G-SM-B1-2888-CP 46
83200 2206PADI-47G-SM-B1-2888-CP 47
83201 2206PADI-48G-SM-B1-2888-CP 48
83202 2206PADI-49G-SM-B1-2888-CP 49
83203 2206PADI-50G-SM-B1-2888-CP 50
код
товара		 марка кол-во
контактов
83204 2206PADI-01G-SM-B2-2888-CP 1
83205 2206PADI-02G-SM-B2-2888-CP 2
83206 2206PADI-03G-SM-B2-2888-CP 3
83207 2206PADI-04G-SM-B2-2888-CP 4
83208 2206PADI-05G-SM-B2-2888-CP 5
83209 2206PADI-06G-SM-B2-2888-CP 6
83210 2206PADI-07G-SM-B2-2888-CP 7
83211 2206PADI-08G-SM-B2-2888-CP 8
83212 2206PADI-09G-SM-B2-2888-CP 9
83213 2206PADI-10G-SM-B2-2888-CP 10
83214 2206PADI-11G-SM-B2-2888-CP 11
83215 2206PADI-12G-SM-B2-2888-CP 12
83216 2206PADI-13G-SM-B2-2888-CP 13
83217 2206PADI-14G-SM-B2-2888-CP 14
83218 2206PADI-15G-SM-B2-2888-CP 15
83219 2206PADI-16G-SM-B2-2888-CP 16
83220 2206PADI-17G-SM-B2-2888-CP 17
83221 2206PADI-18G-SM-B2-2888-CP 18
83222 2206PADI-19G-SM-B2-2888-CP 19
83223 2206PADI-20G-SM-B2-2888-CP 20
83224 2206PADI-21G-SM-B2-2888-CP 21
83225 2206PADI-22G-SM-B2-2888-CP 22
83226 2206PADI-23G-SM-B2-2888-CP 23
83227 2206PADI-24G-SM-B2-2888-CP 24
83228 2206PADI-25G-SM-B2-2888-CP 25
83229 2206PADI-26G-SM-B2-2888-CP 26
83230 2206PADI-27G-SM-B2-2888-CP 27
83231 2206PADI-28G-SM-B2-2888-CP 28
83232 2206PADI-29G-SM-B2-2888-CP 29
83233 2206PADI-30G-SM-B2-2888-CP 30
83234 2206PADI-31G-SM-B2-2888-CP 31
83235 2206PADI-32G-SM-B2-2888-CP 32
83236 2206PADI-33G-SM-B2-2888-CP 33
83237 2206PADI-34G-SM-B2-2888-CP 34
83238 2206PADI-35G-SM-B2-2888-CP 35
83239 2206PADI-36G-SM-B2-2888-CP 36
83240 2206PADI-37G-SM-B2-2888-CP 37
83241 2206PADI-38G-SM-B2-2888-CP 38
83242 2206PADI-39G-SM-B2-2888-CP 39
83243 2206PADI-40G-SM-B2-2888-CP 40
83244 2206PADI-41G-SM-B2-2888-CP 41
83245 2206PADI-42G-SM-B2-2888-CP 42
83246 2206PADI-43G-SM-B2-2888-CP 43
83247 2206PADI-44G-SM-B2-2888-CP 44
83248 2206PADI-45G-SM-B2-2888-CP 45
83249 2206PADI-46G-SM-B2-2888-CP 46
83250 2206PADI-47G-SM-B2-2888-CP 47
83251 2206PADI-48G-SM-B2-2888-CP 48
83252 2206PADI-49G-SM-B2-2888-CP 49
83253 2206PADI-50G-SM-B2-2888-CP 50

2206PADI-XXG-SM-BX-XXXX-CP серия, вилки открытые прямые однорядные приподнятые на плату для поверхностного (SMD) монтажа с захватом, шаг 1,27 x 2,54 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 2,54

Расположение контактных площадок на плате

B1 тип

B2 тип
