| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 1,27 x 2,54 |
2206PADI-XXG-XXXX серия |
|

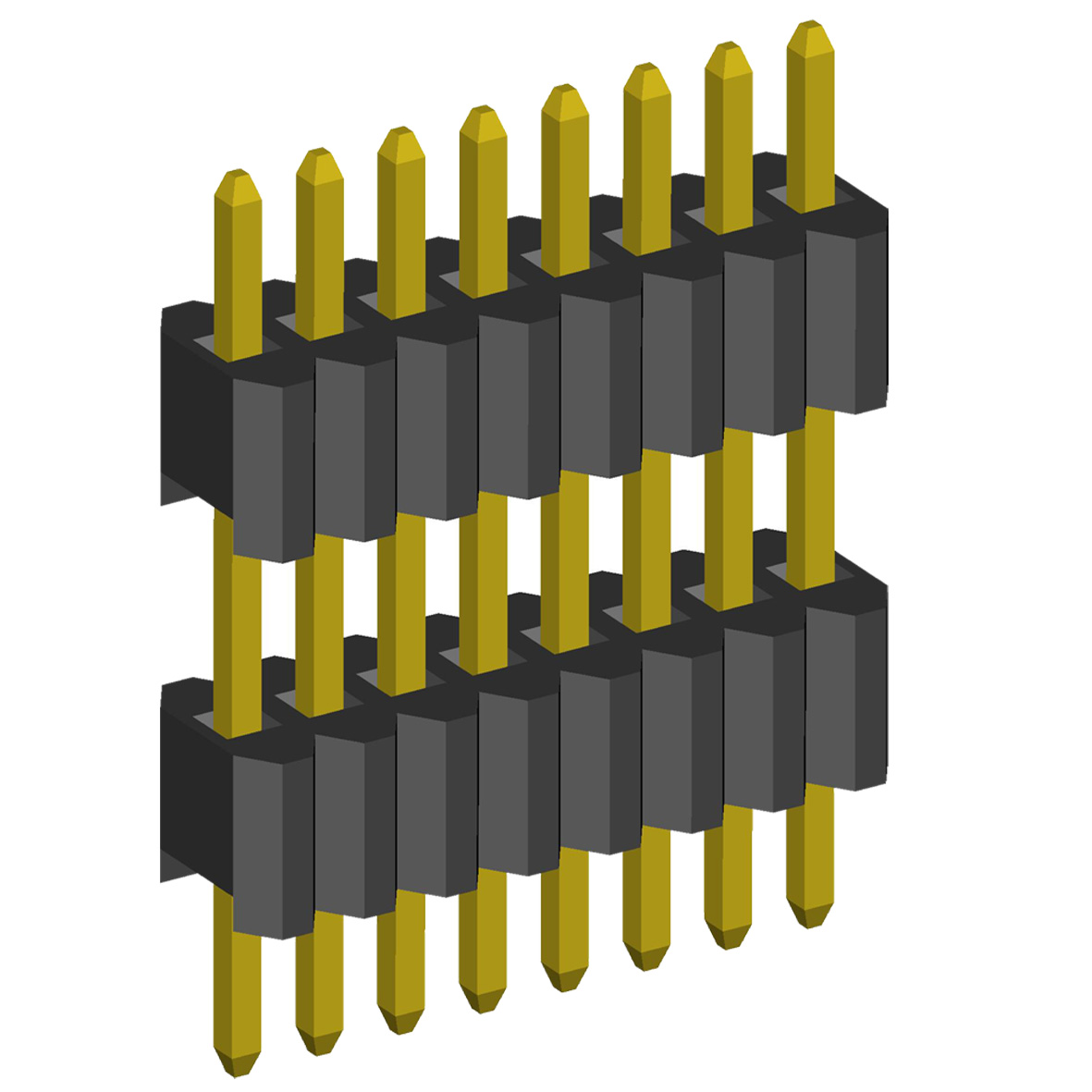

вилки открытые прямые однорядные с двойным изолятором на плату для монтажа в отверстия, шаг 1,27 x 2,54 мм
|
|

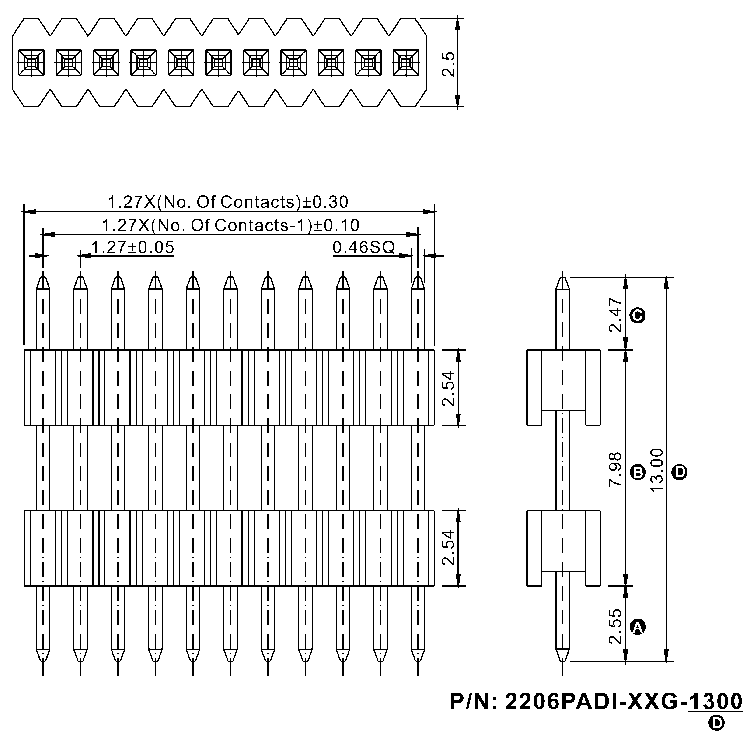

Чертежи
|
| 2206 |
PADI |
- |
01 |
G |
- |
XXXX |
| 1 |
2 |
|
3 |
4 |
|
5 |
1) серия:
2206
2) изолятор:
PADI: прямой однорядный с двойным изолятором
3) количество контактов (1...50):
01: 1 контакт
02: 2 контакта
xx: ...
50: 50 контактов
4) покрытие:
G: золочение
T: лужение
5) размер D в сотых долях мм:
720: 7,2 мм
1300: 13,0 мм (стандарт)
|
Штыревые вилки данной серии изготавливаются на фабрике в виде линеек на 50 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 50 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°С
Материал изолятора: PBT (полибутилентерефтлат) (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Расположение отверстий на плате
|
| 82933 |
2206PADI-01G-720 |
1 |
| 82885 |
2206PADI-02G-720 |
2 |
| 82934 |
2206PADI-03G-720 |
3 |
| 82886 |
2206PADI-04G-720 |
4 |
| 82935 |
2206PADI-05G-720 |
5 |
| 82887 |
2206PADI-06G-720 |
6 |
| 82936 |
2206PADI-07G-720 |
7 |
| 82888 |
2206PADI-08G-720 |
8 |
| 82937 |
2206PADI-09G-720 |
9 |
| 82889 |
2206PADI-10G-720 |
10 |
| 82938 |
2206PADI-11G-720 |
11 |
| 82890 |
2206PADI-12G-720 |
12 |
| 82939 |
2206PADI-13G-720 |
13 |
| 68220 |
2206PADI-14G-720 |
14 |
| 82940 |
2206PADI-15G-720 |
15 |
| 82892 |
2206PADI-16G-720 |
16 |
| 82941 |
2206PADI-17G-720 |
17 |
| 82893 |
2206PADI-18G-720 |
18 |
| 82942 |
2206PADI-19G-720 |
19 |
| 82894 |
2206PADI-20G-720 |
20 |
| 82943 |
2206PADI-21G-720 |
21 |
| 82895 |
2206PADI-22G-720 |
22 |
| 82944 |
2206PADI-23G-720 |
23 |
| 82896 |
2206PADI-24G-720 |
24 |
| 82945 |
2206PADI-25G-720 |
25 |
| 82897 |
2206PADI-26G-720 |
26 |
| 82946 |
2206PADI-27G-720 |
27 |
| 82898 |
2206PADI-28G-720 |
28 |
| 82947 |
2206PADI-29G-720 |
29 |
| 82899 |
2206PADI-30G-720 |
30 |
| 82948 |
2206PADI-31G-720 |
31 |
| 82900 |
2206PADI-32G-720 |
32 |
| 82949 |
2206PADI-33G-720 |
33 |
| 82901 |
2206PADI-34G-720 |
34 |
| 82950 |
2206PADI-35G-720 |
35 |
| 82902 |
2206PADI-36G-720 |
36 |
| 82951 |
2206PADI-37G-720 |
37 |
| 82903 |
2206PADI-38G-720 |
38 |
| 82952 |
2206PADI-39G-720 |
39 |
| 82904 |
2206PADI-40G-720 |
40 |
| 82953 |
2206PADI-41G-720 |
41 |
| 82905 |
2206PADI-42G-720 |
42 |
| 82954 |
2206PADI-43G-720 |
43 |
| 82906 |
2206PADI-44G-720 |
44 |
| 82955 |
2206PADI-45G-720 |
45 |
| 82907 |
2206PADI-46G-720 |
46 |
| 82956 |
2206PADI-47G-720 |
47 |
| 82908 |
2206PADI-48G-720 |
48 |
| 82957 |
2206PADI-49G-720 |
49 |
| 66212 |
2206PADI-50G-720 |
50 |
|
|
| 66172 |
2206PADI-01G-1300 |
1 |
| 66173 |
2206PADI-02G-1300 |
2 |
| 66174 |
2206PADI-03G-1300 |
3 |
| 66175 |
2206PADI-04G-1300 |
4 |
| 66176 |
2206PADI-05G-1300 |
5 |
| 66177 |
2206PADI-06G-1300 |
6 |
| 66178 |
2206PADI-07G-1300 |
7 |
| 66179 |
2206PADI-08G-1300 |
8 |
| 66180 |
2206PADI-09G-1300 |
9 |
| 66181 |
2206PADI-10G-1300 |
10 |
| 66182 |
2206PADI-11G-1300 |
11 |
| 66183 |
2206PADI-12G-1300 |
12 |
| 66184 |
2206PADI-13G-1300 |
13 |
| 66185 |
2206PADI-14G-1300 |
14 |
| 66186 |
2206PADI-15G-1300 |
15 |
| 66187 |
2206PADI-16G-1300 |
16 |
| 66188 |
2206PADI-17G-1300 |
17 |
| 66189 |
2206PADI-18G-1300 |
18 |
| 66190 |
2206PADI-19G-1300 |
19 |
| 66191 |
2206PADI-20G-1300 |
20 |
| 66192 |
2206PADI-21G-1300 |
21 |
| 66193 |
2206PADI-22G-1300 |
22 |
| 66194 |
2206PADI-23G-1300 |
23 |
| 66195 |
2206PADI-24G-1300 |
24 |
| 66196 |
2206PADI-25G-1300 |
25 |
| 66197 |
2206PADI-26G-1300 |
26 |
| 66198 |
2206PADI-27G-1300 |
27 |
| 66199 |
2206PADI-28G-1300 |
28 |
| 66200 |
2206PADI-29G-1300 |
29 |
| 66201 |
2206PADI-30G-1300 |
30 |
| 66202 |
2206PADI-31G-1300 |
31 |
| 66203 |
2206PADI-32G-1300 |
32 |
| 66204 |
2206PADI-33G-1300 |
33 |
| 66205 |
2206PADI-34G-1300 |
34 |
| 66206 |
2206PADI-35G-1300 |
35 |
| 66207 |
2206PADI-36G-1300 |
36 |
| 66208 |
2206PADI-37G-1300 |
37 |
| 66209 |
2206PADI-38G-1300 |
38 |
| 66210 |
2206PADI-39G-1300 |
39 |
| 66211 |
2206PADI-40G-1300 |
40 |
| 82928 |
2206PADI-41G-1300 |
41 |
| 82880 |
2206PADI-42G-1300 |
42 |
| 82929 |
2206PADI-43G-1300 |
43 |
| 82881 |
2206PADI-44G-1300 |
44 |
| 82930 |
2206PADI-45G-1300 |
45 |
| 82882 |
2206PADI-46G-1300 |
46 |
| 82931 |
2206PADI-47G-1300 |
47 |
| 82883 |
2206PADI-48G-1300 |
48 |
| 82932 |
2206PADI-49G-1300 |
49 |
| 82884 |
2206PADI-50G-1300 |
50 |
|
Расположение отверстий на плате
|
|
|
|
|
