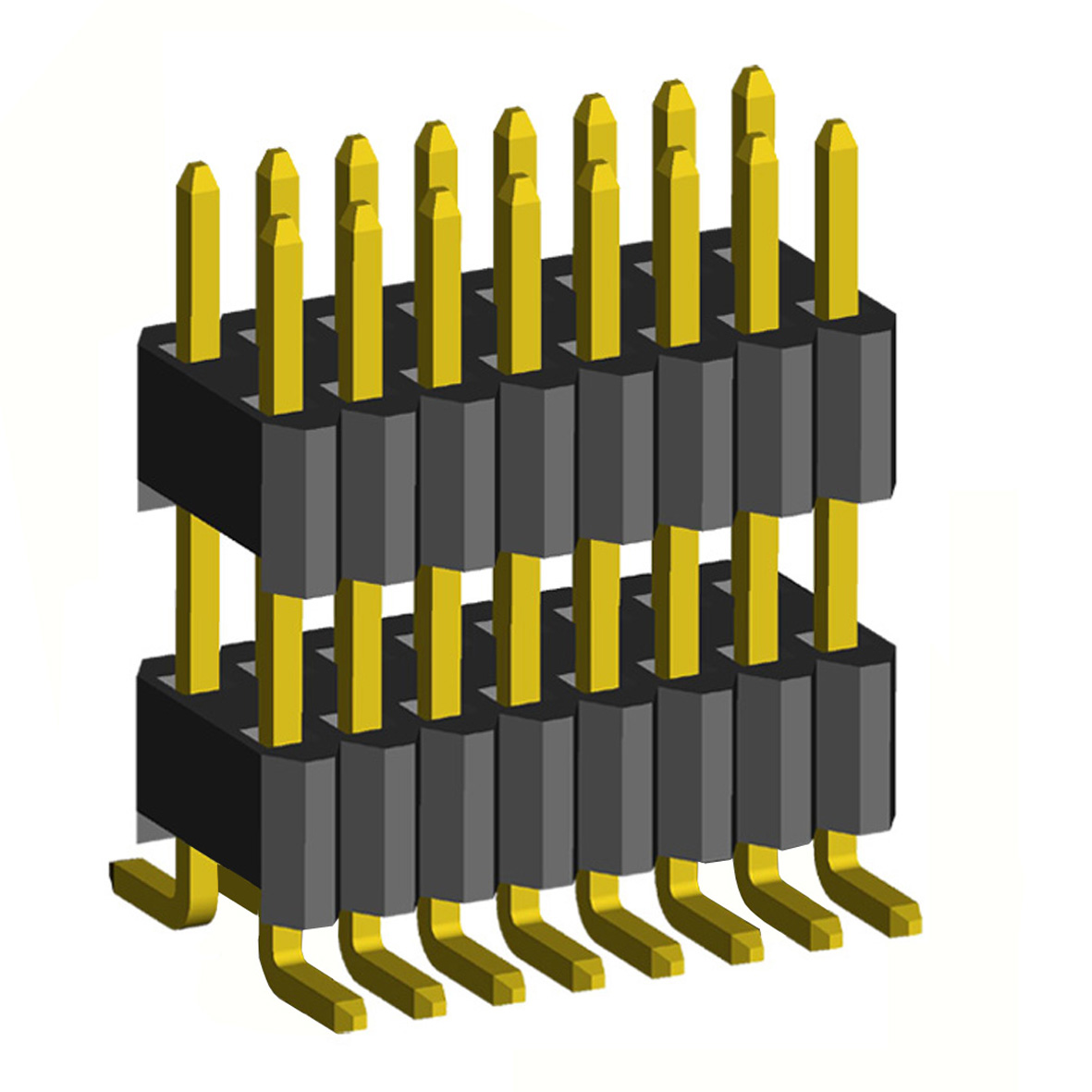

2206PBDI-XXXG-SM-XXXX серия

вилки открытые прямые двухрядные приподнятые на плату для поверхностного (SMD) монтажа, шаг 1,27 x 2,54 мм

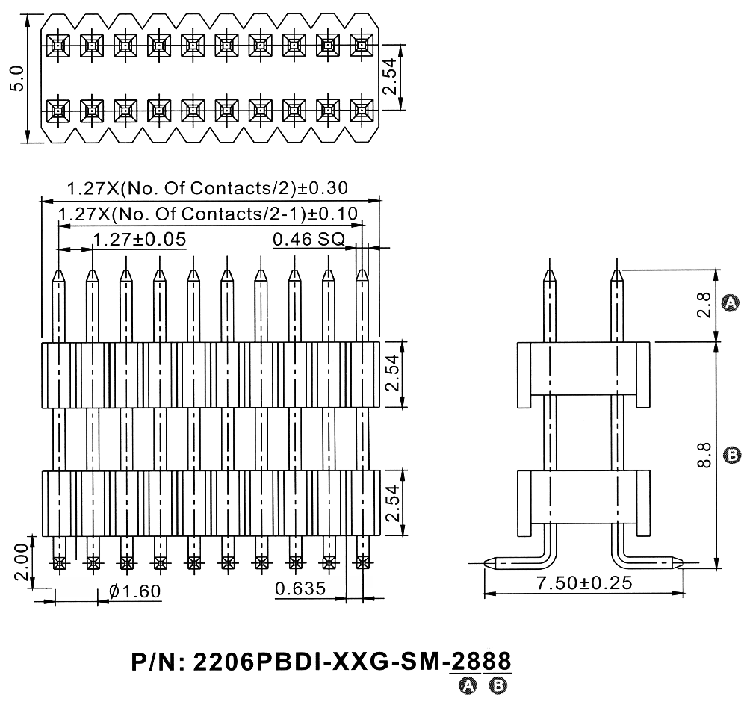

2206 PBDI - 002 G - SM - 2888 1 2   3 4   5   6 1) серия:      2206 2) изолятор:      PBDI: прямой двухрядный с двойным изолятором 3) количество контактов (2...100):      002: 2 контакта      004: 4 контакта      xxx: ...      100: 100 контактов 4) покрытие:      G: золочение      T: лужение 5) для поверхностного (SMD) монтажа:      SM 6) размеры A и B в десятых долях мм:      2888: (стандарт) A=2,8мм, B=8,8мм      XXXX

Штыревые вилки данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 50 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°С

Материал изолятора: PBT (полибутилентерефтлат) (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Расположение контактных площадок на плате
