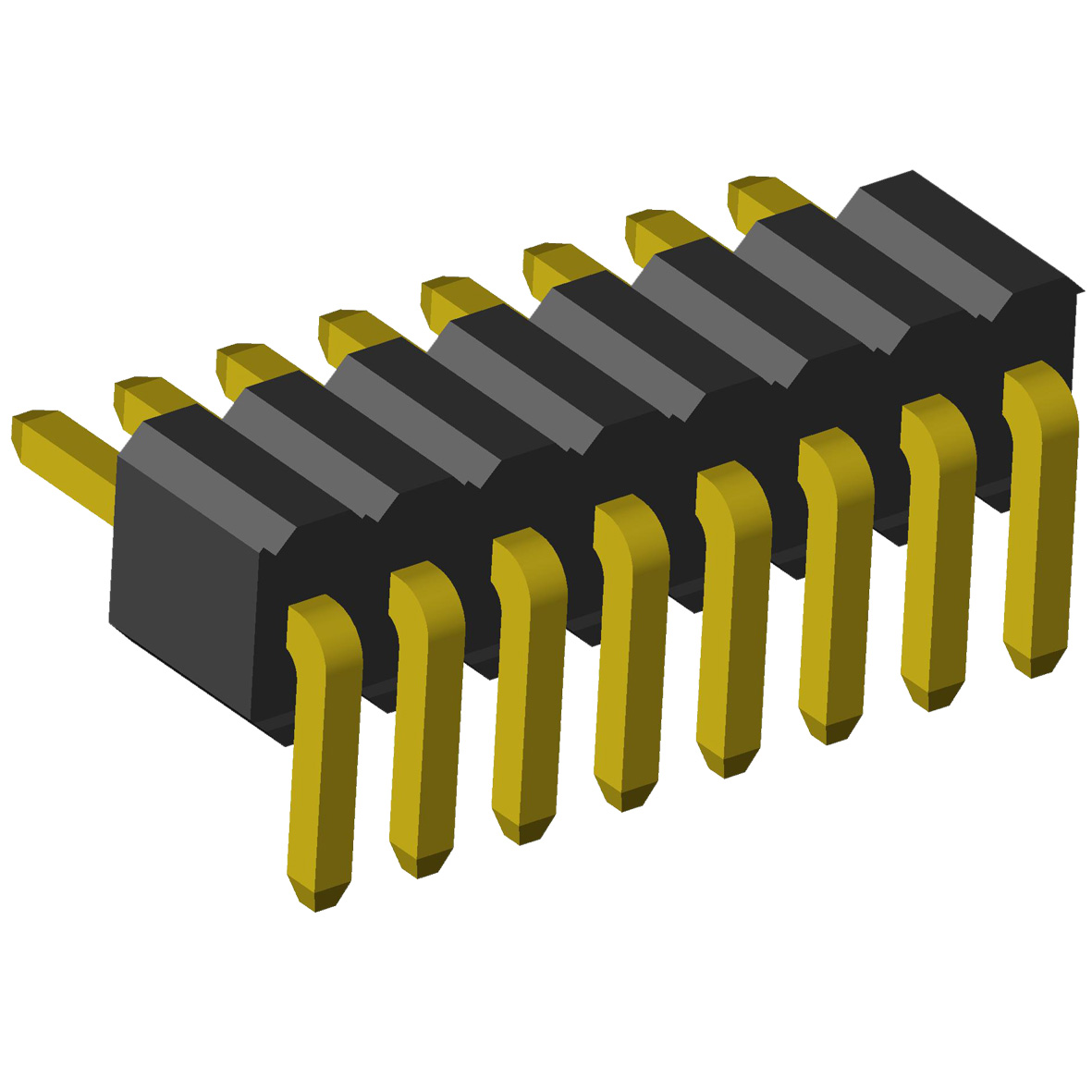

2206RPA-XXG-XXXXXX (PLL1.27-xxR) серия

вилки открытые угловые однорядные на плату для монтажа в отверстия, шаг 1,27 x 2,54 мм

2206 RPA - 01 G - XXXXXX 1 2   3 4   5 1) серия:      2206 2) изолятор:      RPA: угловой однорядный 3) количество контактов (1...50):      01: 1 контакт      02: 2 контакта      xx: ...      50: 50 контактов 4) покрытие:      G: золочение      T: лужение 5) размеры A, B, C в десятых долях мм:      [пусто]: (стандарт 401560) A=4,0мм, B=1,5мм, C=6,0мм       XXXXXX

Штыревые вилки данной серии изготавливаются на фабрике в виде линеек на 50 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 50 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 500 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°С

Материал изолятора: PBT (полибутилентерефтлат) (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Расположение отверстий на плате
