Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27 мм

2206PB-XXG-SM-XXXX серия

вилки открытые прямые однорядные для поверхностного (SMD) монтажа на плату, шаг 1,27 мм

2206PB-XXG-SM-XXXX серия, вилки открытые прямые однорядные для поверхностного (SMD) монтажа на плату, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

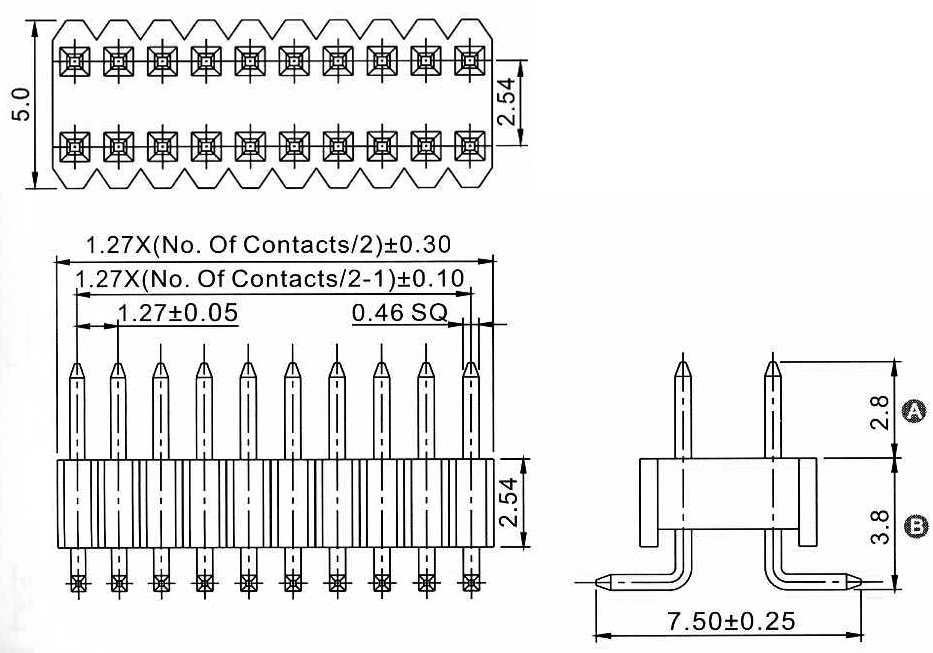

Чертеж
2206PB-XXG-SM-XXXX серия, вилки открытые прямые однорядные для поверхностного (SMD) монтажа на плату, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

2206 PB - 002 G - SM - XXXX
1 2   3 4   5   6

1) серия:
     2206
2) изолятор:
     PB: прямой двухрядный
3) количество контактов (2...100):
     002: 2 контакта
     004: 4 контакта
     xxx: ...
     100: 100 контактов
4) покрытие:
     G: золочение
     T: лужение
5) для поверхностного (SMD) монтажа:
     SM
6) размеры A и B в десятых долях мм:
     [пусто]: (стандарт 2838) A=2,8мм, B=3,8мм
     XXXX

Вилки открытые прямые однорядные для поверхностного (SMD) монтажа на плату данной серии изготавливаются на фабрике в виде линеек 1x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
83814 2206PB-002G-SM 2
66328 2206PB-004G-SM 4
66329 2206PB-006G-SM 6
66330 2206PB-008G-SM 8
66331 2206PB-010G-SM 10
66332 2206PB-012G-SM 12
66333 2206PB-014G-SM 14
66334 2206PB-016G-SM 16
66335 2206PB-018G-SM 18
66336 2206PB-020G-SM 20
66337 2206PB-022G-SM 22
66338 2206PB-024G-SM 24
66339 2206PB-026G-SM 26
66340 2206PB-028G-SM 28
66341 2206PB-030G-SM 30
66342 2206PB-032G-SM 32
66343 2206PB-034G-SM 34
66344 2206PB-036G-SM 36
66345 2206PB-038G-SM 38
66346 2206PB-040G-SM 40
66347 2206PB-042G-SM 42
66348 2206PB-044G-SM 44
66349 2206PB-046G-SM 46
66350 2206PB-048G-SM 48
66351 2206PB-050G-SM 50

Код
товара
Марка количество
контактов
66352 2206PB-052G-SM 52
66353 2206PB-054G-SM 54
66354 2206PB-056G-SM 56
66355 2206PB-058G-SM 58
66356 2206PB-060G-SM 60
66357 2206PB-062G-SM 62
66358 2206PB-064G-SM 64
66359 2206PB-066G-SM 66
66360 2206PB-068G-SM 68
66361 2206PB-070G-SM 70
66362 2206PB-072G-SM 72
66363 2206PB-074G-SM 74
66364 2206PB-076G-SM 76
66365 2206PB-078G-SM 78
66366 2206PB-080G-SM 80
83494 2206PB-082G-SM 82
83495 2206PB-084G-SM 84
83496 2206PB-086G-SM 86
83497 2206PB-088G-SM 88
83498 2206PB-090G-SM 90
83499 2206PB-092G-SM 92
83500 2206PB-094G-SM 94
83501 2206PB-096G-SM 96
83502 2206PB-098G-SM 98
83503 2206PB-100G-SM 100

2206PB-XXG-SM-XXXX серия, вилки открытые прямые однорядные для поверхностного (SMD) монтажа на плату, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

Макет печатной платы
