| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27 мм |
2206RPA-XXG-XXXXXX (PLL1.27-xxR) серия |
вилки открытые угловые однорядные на плату для монтажа в отверстия, шаг 1,27 мм
|

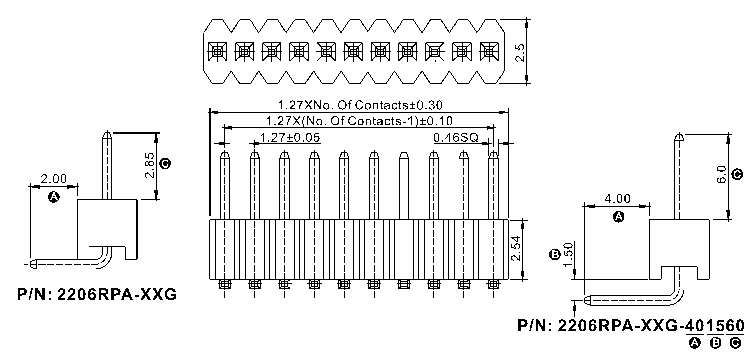

Чертеж
|
| 2206 |
RPA |
- |
01 |
G |
- |
XXXXXX |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия:
2206
2) изолятор:
RPA: угловой однорядный
3) количество контактов (1...50):
01: 1 контакт
02: 2 контакта
xx: ...
50: 50 контактов
4) покрытие:
G: золочение
T: лужение
5) размеры A, B, C в десятых долях мм:
[пусто]: (стандарт 401560) A=4,0мм, B=1,5мм, C=6,0мм
XXXXXX
|
|
Вилки открытые угловые однорядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 1x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 83048 |
2206RPA-01G (PLL1.27-01R) |
1 |
| 47280 |
2206RPA-02G (PLL1.27-02R) |
2 |
| 47281 |
2206RPA-03G (PLL1.27-03R) |
3 |
| 47282 |
2206RPA-04G (PLL1.27-04R) |
4 |
| 47283 |
2206RPA-05G (PLL1.27-05R) |
5 |
| 47284 |
2206RPA-06G (PLL1.27-06R) |
6 |
| 47285 |
2206RPA-07G (PLL1.27-07R) |
7 |
| 47286 |
2206RPA-08G (PLL1.27-08R) |
8 |
| 47287 |
2206RPA-09G (PLL1.27-09R) |
9 |
| 47288 |
2206RPA-10G (PLL1.27-10R) |
10 |
| 47289 |
2206RPA-11G (PLL1.27-11R) |
11 |
| 24102 |
2206RPA-12G (PLL1.27-12R) |
12 |
| 47290 |
2206RPA-13G (PLL1.27-13R) |
13 |
| 47291 |
2206RPA-14G (PLL1.27-14R) |
14 |
| 47292 |
2206RPA-15G (PLL1.27-15R) |
15 |
| 47293 |
2206RPA-16G (PLL1.27-16R) |
16 |
| 47294 |
2206RPA-17G (PLL1.27-17R) |
17 |
| 47295 |
2206RPA-18G (PLL1.27-18R) |
18 |
| 47296 |
2206RPA-19G (PLL1.27-19R) |
19 |
| 47297 |
2206RPA-20G (PLL1.27-20R) |
20 |
| 47298 |
2206RPA-21G (PLL1.27-21R) |
21 |
| 47299 |
2206RPA-22G (PLL1.27-22R) |
22 |
| 47300 |
2206RPA-23G (PLL1.27-23R) |
23 |
| 47301 |
2206RPA-24G (PLL1.27-24R) |
24 |
| 47302 |
2206RPA-25G (PLL1.27-25R) |
25 |
|
|
| 47303 |
2206RPA-26G (PLL1.27-26R) |
26 |
| 47304 |
2206RPA-27G (PLL1.27-27R) |
27 |
| 47305 |
2206RPA-28G (PLL1.27-28R) |
28 |
| 47306 |
2206RPA-29G (PLL1.27-29R) |
29 |
| 47307 |
2206RPA-30G (PLL1.27-30R) |
30 |
| 47308 |
2206RPA-31G (PLL1.27-31R) |
31 |
| 47309 |
2206RPA-32G (PLL1.27-32R) |
32 |
| 47310 |
2206RPA-33G (PLL1.27-33R) |
33 |
| 47311 |
2206RPA-34G (PLL1.27-34R) |
34 |
| 47312 |
2206RPA-35G (PLL1.27-35R) |
35 |
| 47313 |
2206RPA-36G (PLL1.27-36R) |
36 |
| 47314 |
2206RPA-37G (PLL1.27-37R) |
37 |
| 47315 |
2206RPA-38G (PLL1.27-38R) |
38 |
| 47316 |
2206RPA-39G (PLL1.27-39R) |
39 |
| 47317 |
2206RPA-40G (PLL1.27-40R) |
40 |
| 203812 |
2206RPA-41G (PLL1.27-41R) |
41 |
| 203813 |
2206RPA-42G (PLL1.27-42R) |
42 |
| 203814 |
2206RPA-43G (PLL1.27-43R) |
43 |
| 203815 |
2206RPA-44G (PLL1.27-44R) |
44 |
| 203816 |
2206RPA-45G (PLL1.27-45R) |
45 |
| 203817 |
2206RPA-46G (PLL1.27-46R) |
46 |
| 203818 |
2206RPA-47G (PLL1.27-47R) |
47 |
| 203819 |
2206RPA-48G (PLL1.27-48R) |
48 |
| 203820 |
2206RPA-49G (PLL1.27-49R) |
49 |
| 203821 |
2206RPA-50G (PLL1.27-50R) |
50 |
|
Макет печатной платы
|
|
|
|
|
