2206PADI-XXG-SM-B1-XXXX серия |
вилки открытые прямые однорядные с двойным изолятором для поверхностного (SMD) монтажа на плату, шаг 1,27 мм
|

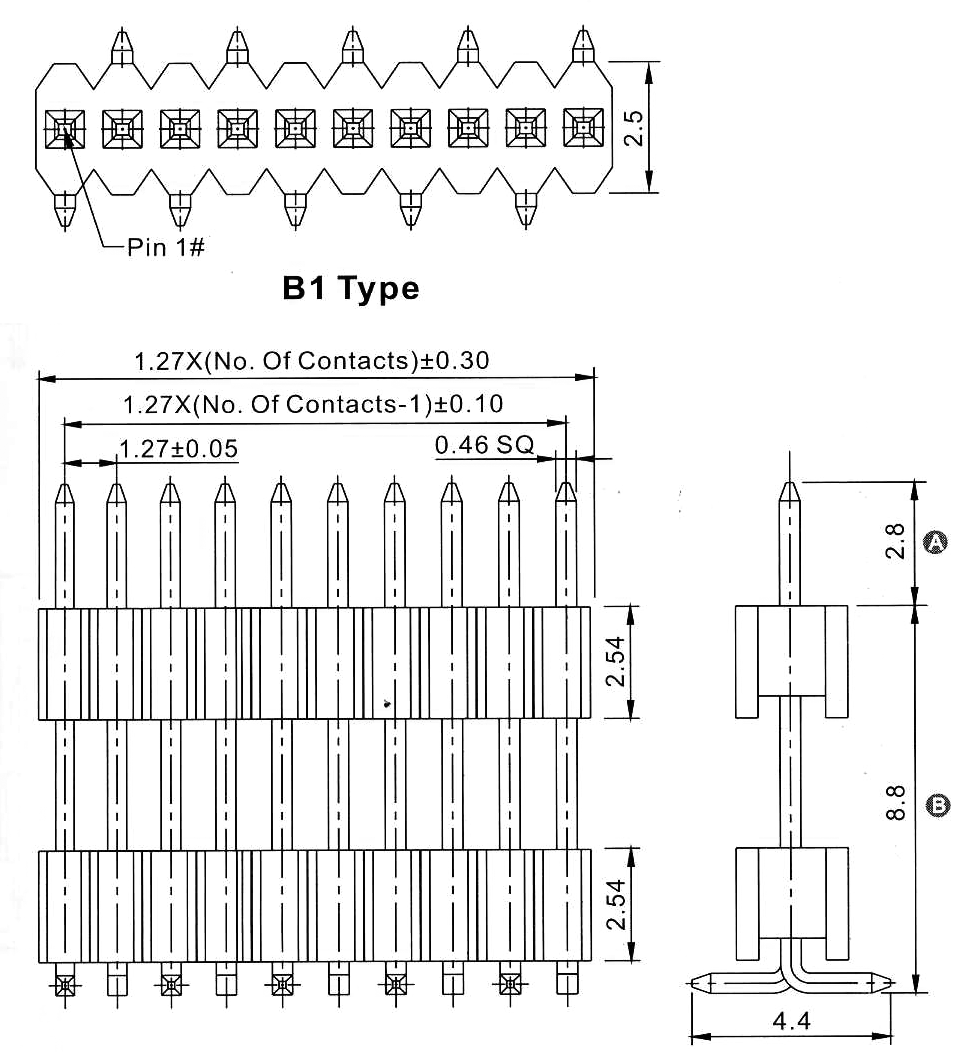

Чертеж
|
| 2206 |
PADI |
- |
01 |
G |
- |
SM |
- |
B1 |
- |
2888 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
|
|
1) серия:
2206
2) изолятор:
PADI: прямой однорядный с двойным изолятором
3) количество контактов (1...50):
01: 1 контакт
02: 2 контакта
xx: ...
50: 50 контактов
4) покрытие:
G: золочение
T: лужение
5) для поверхностного (SMD) монтажа:
SM
6) зеркальное расположение контактов:
B1
B2
7) размеры A и B в десятых долях мм:
2888: (стандарт) A=2,8мм, B=8,8мм
XXXX
|
|
Вилки открытые прямые однорядные с двойным изолятором для поверхностного (SMD) монтажа на плату данной серии изготавливаются на фабрике в виде линеек 1x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 82963 |
2206PADI-02G-SM-B1-2888 |
2 |
| 82915 |
2206PADI-03G-SM-B1-2888 |
3 |
| 82964 |
2206PADI-04G-SM-B1-2888 |
4 |
| 82916 |
2206PADI-05G-SM-B1-2888 |
5 |
| 82965 |
2206PADI-06G-SM-B1-2888 |
6 |
| 83060 |
2206PADI-07G-SM-B1-2888 |
7 |
| 83061 |
2206PADI-08G-SM-B1-2888 |
8 |
| 83062 |
2206PADI-09G-SM-B1-2888 |
9 |
| 83063 |
2206PADI-10G-SM-B1-2888 |
10 |
| 83064 |
2206PADI-11G-SM-B1-2888 |
11 |
| 83065 |
2206PADI-12G-SM-B1-2888 |
12 |
| 83066 |
2206PADI-13G-SM-B1-2888 |
13 |
| 83067 |
2206PADI-14G-SM-B1-2888 |
14 |
| 83068 |
2206PADI-15G-SM-B1-2888 |
15 |
| 83069 |
2206PADI-16G-SM-B1-2888 |
16 |
| 83070 |
2206PADI-17G-SM-B1-2888 |
17 |
| 83071 |
2206PADI-18G-SM-B1-2888 |
18 |
| 83072 |
2206PADI-19G-SM-B1-2888 |
19 |
| 83073 |
2206PADI-20G-SM-B1-2888 |
20 |
| 83074 |
2206PADI-21G-SM-B1-2888 |
21 |
| 83075 |
2206PADI-22G-SM-B1-2888 |
22 |
| 83076 |
2206PADI-23G-SM-B1-2888 |
23 |
| 83077 |
2206PADI-24G-SM-B1-2888 |
24 |
| 83078 |
2206PADI-25G-SM-B1-2888 |
25 |
| 83079 |
2206PADI-26G-SM-B1-2888 |
26 |
|
|
| 83080 |
2206PADI-27G-SM-B1-2888 |
27 |
| 83081 |
2206PADI-28G-SM-B1-2888 |
28 |
| 83082 |
2206PADI-29G-SM-B1-2888 |
29 |
| 83083 |
2206PADI-30G-SM-B1-2888 |
30 |
| 83084 |
2206PADI-31G-SM-B1-2888 |
31 |
| 83085 |
2206PADI-32G-SM-B1-2888 |
32 |
| 83086 |
2206PADI-33G-SM-B1-2888 |
33 |
| 83087 |
2206PADI-34G-SM-B1-2888 |
34 |
| 83088 |
2206PADI-35G-SM-B1-2888 |
35 |
| 83089 |
2206PADI-36G-SM-B1-2888 |
36 |
| 83090 |
2206PADI-37G-SM-B1-2888 |
37 |
| 83091 |
2206PADI-38G-SM-B1-2888 |
38 |
| 83092 |
2206PADI-39G-SM-B1-2888 |
39 |
| 83093 |
2206PADI-40G-SM-B1-2888 |
40 |
| 83094 |
2206PADI-41G-SM-B1-2888 |
41 |
| 83095 |
2206PADI-42G-SM-B1-2888 |
42 |
| 83096 |
2206PADI-43G-SM-B1-2888 |
43 |
| 83097 |
2206PADI-44G-SM-B1-2888 |
44 |
| 83098 |
2206PADI-45G-SM-B1-2888 |
45 |
| 83099 |
2206PADI-46G-SM-B1-2888 |
46 |
| 83100 |
2206PADI-47G-SM-B1-2888 |
47 |
| 83101 |
2206PADI-48G-SM-B1-2888 |
48 |
| 83102 |
2206PADI-49G-SM-B1-2888 |
49 |
| 83103 |
2206PADI-50G-SM-B1-2888 |
50 |
|
Макет печатной платы
|
|
|
|
|
