2206PA-XXG-SM-B2-XXXX серия |
вилки открытые прямые однорядные для поверхностного (SMD) монтажа на плату, шаг 1,27 мм
|

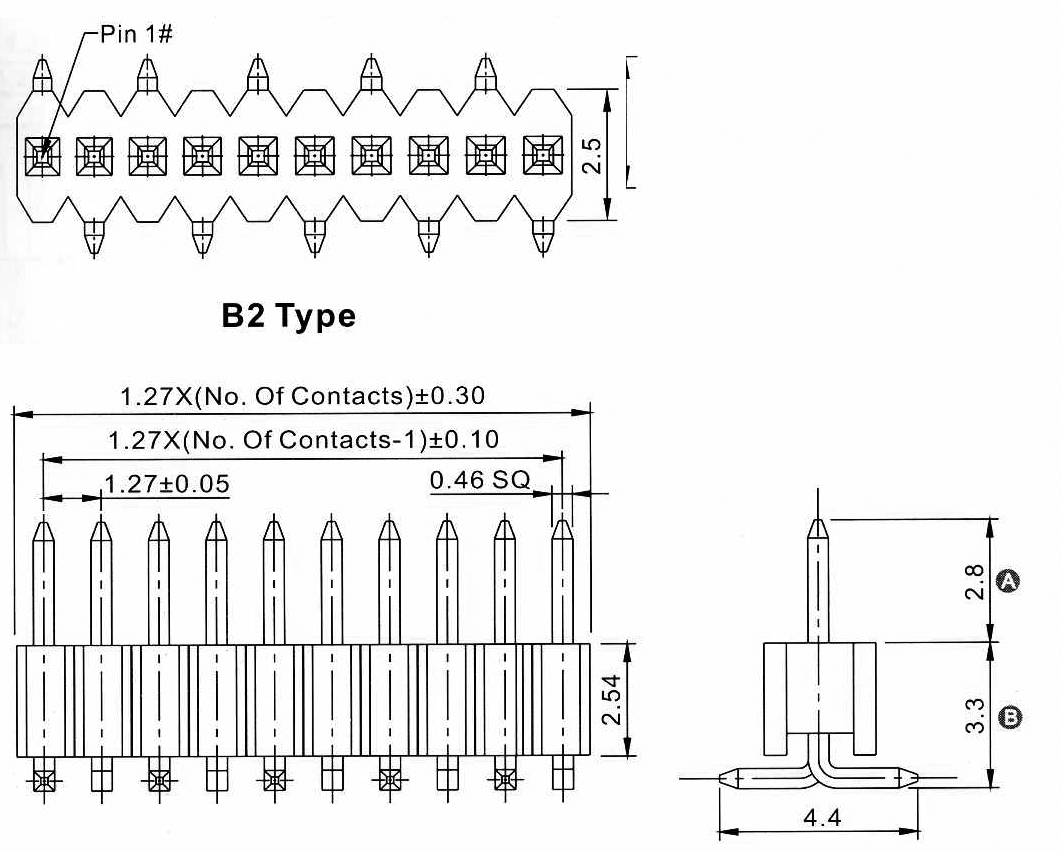

Чертеж
|
| 2206 |
PA |
- |
01 |
G |
- |
SM |
- |
B1 |
- |
2833 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
|
|
1) серия:
2206
2) изолятор:
PA: прямой однорядный
3) количество контактов (1...50):
01: 1 контакт
02: 2 контакта
xx: ...
50: 50 контактов
4) покрытие:
G: золочение
T: лужение
5) для поверхностного (SMD) монтажа:
SM
6) зеркальное расположение контактов:
B1
B2
7) размеры A и B в десятых долях мм:
2833: (стандарт) A=2,8мм, B=3,3мм
XXXX
|
|
Вилки открытые прямые однорядные для поверхностного (SMD) монтажа на плату данной серии изготавливаются на фабрике в виде линеек 1x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
