2206PA-XXG-SM-B1-XXXX-CP серия |
вилки открытые прямые однорядные для поверхностного (SMD) монтажа на плату с монтажной крышкой, шаг 1,27 мм
|

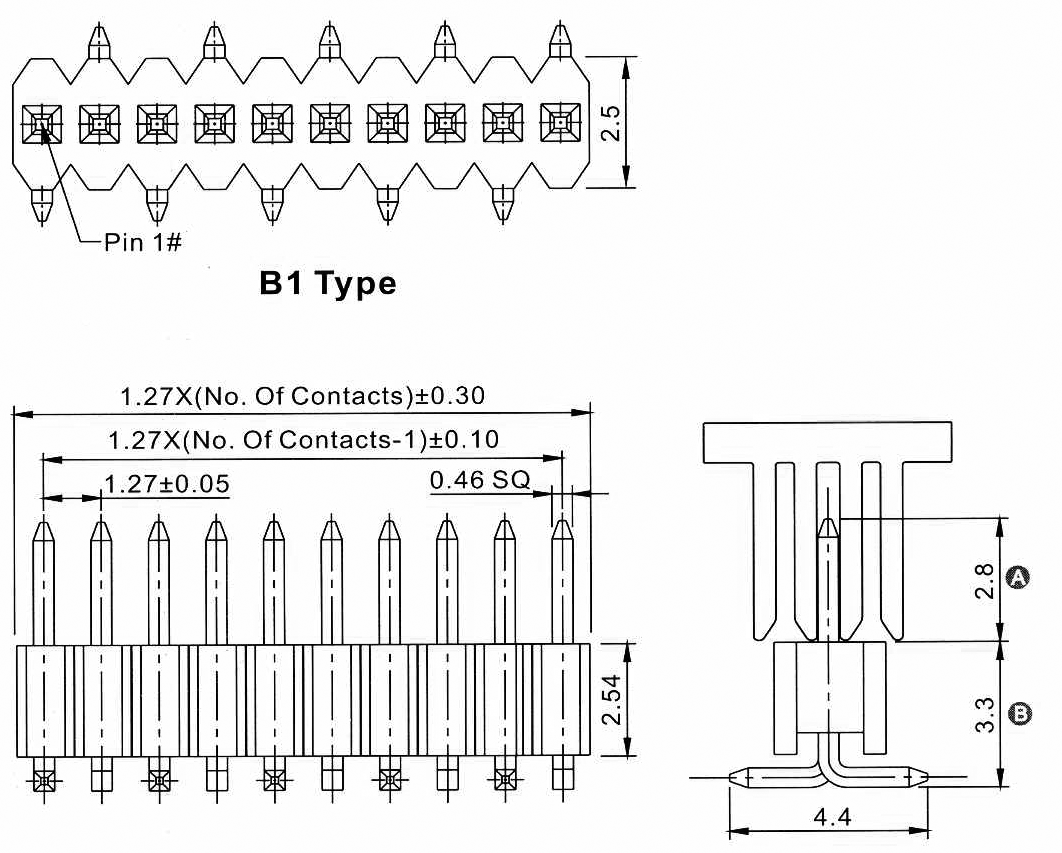

Чертеж
|
| 2206 |
PA |
- |
01 |
G |
- |
SM |
- |
B1 |
- |
2833 |
- |
CP |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
|
1) серия:
2206
2) изолятор:
PA: прямой однорядный
3) количество контактов (1...50):
01: 1 контакт
02: 2 контакта
xx: ...
50: 50 контактов
4) покрытие:
G: золочение
T: лужение
5) для поверхностного (SMD) монтажа:
SM
6) зеркальное расположение контактов:
B1
B2
7) размеры A и B в десятых долях мм:
2833: (стандарт) A=2,8мм, B=3,3мм
XXXX
8) наличие крышки для захвата при автоматическом монтаже:
CP
|
|
Вилки открытые прямые однорядные для поверхностного (SMD) монтажа на плату с монтажной крышкой данной серии изготавливаются на фабрике в виде линеек 1x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

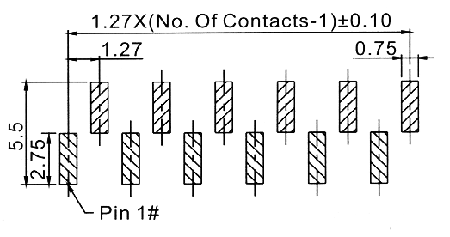

Макет печатной платы
 |
| 83355 |
2206PA-02G-SM-B1-2833-CP |
2 |
| 83356 |
2206PA-03G-SM-B1-2833-CP |
3 |
| 83357 |
2206PA-04G-SM-B1-2833-CP |
4 |
| 83358 |
2206PA-05G-SM-B1-2833-CP |
5 |
| 83359 |
2206PA-06G-SM-B1-2833-CP |
6 |
| 83360 |
2206PA-07G-SM-B1-2833-CP |
7 |
| 83361 |
2206PA-08G-SM-B1-2833-CP |
8 |
| 83362 |
2206PA-09G-SM-B1-2833-CP |
9 |
| 83363 |
2206PA-10G-SM-B1-2833-CP |
10 |
| 83364 |
2206PA-11G-SM-B1-2833-CP |
11 |
| 83365 |
2206PA-12G-SM-B1-2833-CP |
12 |
| 83366 |
2206PA-13G-SM-B1-2833-CP |
13 |
| 83367 |
2206PA-14G-SM-B1-2833-CP |
14 |
| 83368 |
2206PA-15G-SM-B1-2833-CP |
15 |
| 83369 |
2206PA-16G-SM-B1-2833-CP |
16 |
| 83370 |
2206PA-17G-SM-B1-2833-CP |
17 |
| 83371 |
2206PA-18G-SM-B1-2833-CP |
18 |
| 83372 |
2206PA-19G-SM-B1-2833-CP |
19 |
| 83373 |
2206PA-20G-SM-B1-2833-CP |
20 |
| 83374 |
2206PA-21G-SM-B1-2833-CP |
21 |
| 83375 |
2206PA-22G-SM-B1-2833-CP |
22 |
| 83376 |
2206PA-23G-SM-B1-2833-CP |
23 |
| 83377 |
2206PA-24G-SM-B1-2833-CP |
24 |
| 83378 |
2206PA-25G-SM-B1-2833-CP |
25 |
| 83379 |
2206PA-26G-SM-B1-2833-CP |
26 |
|
|
| 83380 |
2206PA-27G-SM-B1-2833-CP |
27 |
| 83381 |
2206PA-28G-SM-B1-2833-CP |
28 |
| 83382 |
2206PA-29G-SM-B1-2833-CP |
29 |
| 83383 |
2206PA-30G-SM-B1-2833-CP |
30 |
| 83384 |
2206PA-31G-SM-B1-2833-CP |
31 |
| 83385 |
2206PA-32G-SM-B1-2833-CP |
32 |
| 83386 |
2206PA-33G-SM-B1-2833-CP |
33 |
| 83387 |
2206PA-34G-SM-B1-2833-CP |
34 |
| 83388 |
2206PA-35G-SM-B1-2833-CP |
35 |
| 83389 |
2206PA-36G-SM-B1-2833-CP |
36 |
| 83390 |
2206PA-37G-SM-B1-2833-CP |
37 |
| 83391 |
2206PA-38G-SM-B1-2833-CP |
38 |
| 83392 |
2206PA-39G-SM-B1-2833-CP |
39 |
| 83393 |
2206PA-40G-SM-B1-2833-CP |
40 |
| 83394 |
2206PA-41G-SM-B1-2833-CP |
41 |
| 83395 |
2206PA-42G-SM-B1-2833-CP |
42 |
| 83396 |
2206PA-43G-SM-B1-2833-CP |
43 |
| 83397 |
2206PA-44G-SM-B1-2833-CP |
44 |
| 83398 |
2206PA-45G-SM-B1-2833-CP |
45 |
| 83399 |
2206PA-46G-SM-B1-2833-CP |
46 |
| 83400 |
2206PA-47G-SM-B1-2833-CP |
47 |
| 83401 |
2206PA-48G-SM-B1-2833-CP |
48 |
| 83402 |
2206PA-49G-SM-B1-2833-CP |
49 |
| 83403 |
2206PA-50G-SM-B1-2833-CP |
50 |
|
Макет печатной платы
|
|
|
|
|
