| Разъемы >> Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них >> шаг 1,27x2,54 мм |
2206SB-XXXG-SM-60-CP серия |
гнезда прямые двухрядные на плату для поверхностного (SMD) монтажа с монтажной крышкой, шаг 1,27x2,54 мм
|

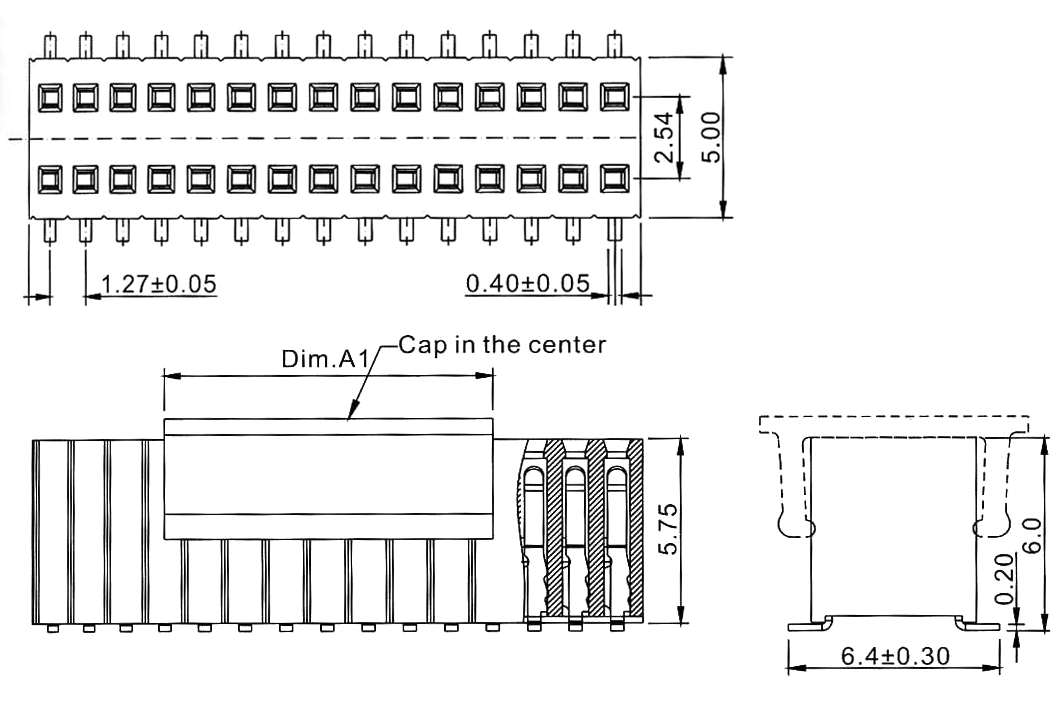

Чертеж
|
| 2206SB |
- |
XXX |
G |
- |
SM |
- |
60 |
- |
CP |
| 1 |
|
2 |
3 |
|
4 |
|
5 |
|
6 |
|
|
1) серия:
2206SB: розетки прямые двухрядные
2) количество контактов (4...100):
XXX
3) покрытие контактов:
G: золочение
4) вид контактов:
SM: для поверхностного монтажа
5) высота изолятора в десятых долях мм:(стандарт: 60 - 6,0 мм):
60: 6,0 мм
6) опции:
CP: напрявляющие в плату и крышка для захвата при автоматическом монтаже
|
|
Гнезда прямые двухрядные на плату для поверхностного (SMD) монтажа с монтажной крышкой данной серии изготавливаются на фабрике в виде линеек 2x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6… и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 83935 |
2206SB-004G-SM-60-CP |
4 |
| 83936 |
2206SB-006G-SM-60-CP |
6 |
| 83937 |
2206SB-008G-SM-60-CP |
8 |
| 83938 |
2206SB-010G-SM-60-CP |
10 |
| 83939 |
2206SB-012G-SM-60-CP |
12 |
| 83940 |
2206SB-014G-SM-60-CP |
14 |
| 83941 |
2206SB-016G-SM-60-CP |
16 |
| 83942 |
2206SB-018G-SM-60-CP |
18 |
| 83943 |
2206SB-020G-SM-60-CP |
20 |
| 83944 |
2206SB-022G-SM-60-CP |
22 |
| 83945 |
2206SB-024G-SM-60-CP |
24 |
| 83946 |
2206SB-026G-SM-60-CP |
26 |
| 83947 |
2206SB-028G-SM-60-CP |
28 |
| 83948 |
2206SB-030G-SM-60-CP |
30 |
| 83949 |
2206SB-032G-SM-60-CP |
32 |
| 83950 |
2206SB-034G-SM-60-CP |
34 |
| 83951 |
2206SB-036G-SM-60-CP |
36 |
| 83952 |
2206SB-038G-SM-60-CP |
38 |
| 83953 |
2206SB-040G-SM-60-CP |
40 |
| 83954 |
2206SB-042G-SM-60-CP |
42 |
| 83955 |
2206SB-044G-SM-60-CP |
44 |
| 83956 |
2206SB-046G-SM-60-CP |
46 |
| 83957 |
2206SB-048G-SM-60-CP |
48 |
| 83958 |
2206SB-050G-SM-60-CP |
50 |
| 83959 |
2206SB-052G-SM-60-CP |
52 |
|
|
| 83960 |
2206SB-054G-SM-60-CP |
54 |
| 83961 |
2206SB-056G-SM-60-CP |
56 |
| 83962 |
2206SB-058G-SM-60-CP |
58 |
| 83963 |
2206SB-060G-SM-60-CP |
60 |
| 83964 |
2206SB-062G-SM-60-CP |
62 |
| 83965 |
2206SB-064G-SM-60-CP |
64 |
| 83966 |
2206SB-066G-SM-60-CP |
66 |
| 83967 |
2206SB-068G-SM-60-CP |
68 |
| 83968 |
2206SB-070G-SM-60-CP |
70 |
| 83969 |
2206SB-072G-SM-60-CP |
72 |
| 83970 |
2206SB-074G-SM-60-CP |
74 |
| 83971 |
2206SB-076G-SM-60-CP |
76 |
| 83972 |
2206SB-078G-SM-60-CP |
78 |
| 83973 |
2206SB-080G-SM-60-CP |
80 |
| 83974 |
2206SB-082G-SM-60-CP |
82 |
| 83975 |
2206SB-084G-SM-60-CP |
84 |
| 83976 |
2206SB-086G-SM-60-CP |
86 |
| 83977 |
2206SB-088G-SM-60-CP |
88 |
| 83978 |
2206SB-090G-SM-60-CP |
90 |
| 83979 |
2206SB-092G-SM-60-CP |
92 |
| 83980 |
2206SB-094G-SM-60-CP |
94 |
| 83981 |
2206SB-096G-SM-60-CP |
96 |
| 83982 |
2206SB-098G-SM-60-CP |
98 |
| 83983 |
2206SB-100G-SM-60-CP |
100 |
|
Макет печатной платы
|
|
|
|
|
