2206SA-XXG-46 (PBS1.27-XX) серия

гнезда прямые однорядные на плату для монтажа в отверстия, шаг 1,27 мм

2206SA-XXG-46 (PBS1.27-XX) серия, гнезда прямые однорядные на плату для монтажа в отверстия, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

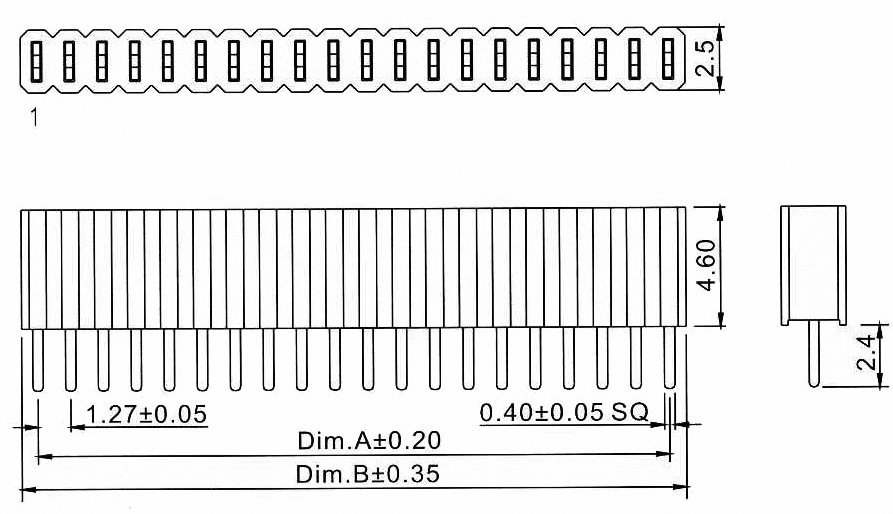

Чертеж
2206SA-XXG-46 (PBS1.27-XX) серия, гнезда прямые однорядные на плату для монтажа в отверстия, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

2206 SA - 02 G - 46
1 2   3 4   5

1) серия:
     2206
2) изолятор:
     SA: прямой однорядный
3) количество контактов (2...40):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 03, ... 09)
     03: 3 контакта
     xx: ...
     40: 40 контактов
4) покрытие:
     G: золочение
     T: лужение
5) высота изолятора в десятых долях мм:
     46: (стандарт) 4,6 мм
     85: 8,5 мм

Гнезда прямые однорядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 1x50 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 1 A AC/DC
Максимальное напряжение: 50 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 500 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -25...+125°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов

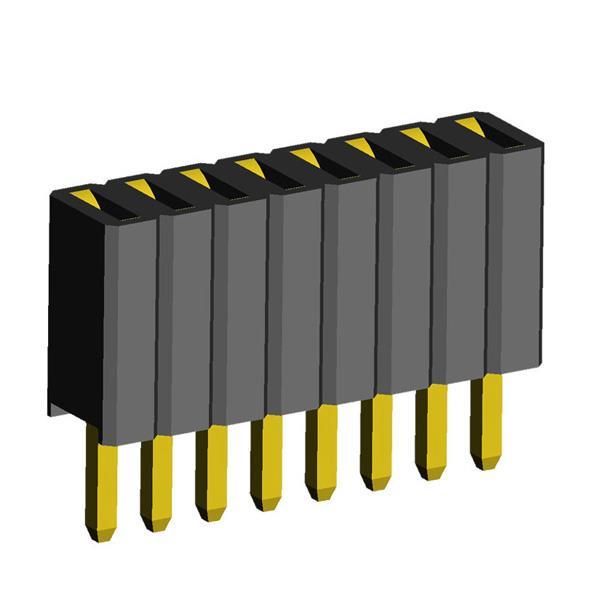

47423 2206SA-01G-46 (PBS1.27-01, DS1065-01-1x01) 1
47424 2206SA-02G-46 (PBS1.27-02, DS1065-01-1x02) 2
47425 2206SA-03G-46 (PBS1.27-03, DS1065-01-1x03) 3
47426 2206SA-04G-46 (PBS1.27-04, DS1065-01-1x04) 4
47427 2206SA-05G-46 (PBS1.27-05, DS1065-01-1x05) 5
47428 2206SA-06G-46 (PBS1.27-06, DS1065-01-1x06) 6
47429 2206SA-07G-46 (PBS1.27-07, DS1065-01-1x07) 7
47430 2206SA-08G-46 (PBS1.27-08, DS1065-01-1x08) 8
47431 2206SA-09G-46 (PBS1.27-09, DS1065-01-1x09) 9
47432 2206SA-10G-46 (PBS1.27-10, DS1065-01-1x10) 10
47433 2206SA-11G-46 (PBS1.27-11, DS1065-01-1x11) 11
23155 2206SA-12G-46 (PBS1.27-12, DS1065-01-1x12) 12
47434 2206SA-13G-46 (PBS1.27-13, DS1065-01-1x13) 13
24667 2206SA-14G-46 (PBS1.27-14, DS1065-01-1x14) 14
47435 2206SA-15G-46 (PBS1.27-15, DS1065-01-1x15) 15
47436 2206SA-16G-46 (PBS1.27-16, DS1065-01-1x16) 16
47437 2206SA-17G-46 (PBS1.27-17, DS1065-01-1x17) 17
47438 2206SA-18G-46 (PBS1.27-18, DS1065-01-1x18) 18
47439 2206SA-19G-46 (PBS1.27-19, DS1065-01-1x19) 19
47440 2206SA-20G-46 (PBS1.27-20, DS1065-01-1x20) 20
47441 2206SA-21G-46 (PBS1.27-21, DS1065-01-1x21) 21
47442 2206SA-22G-46 (PBS1.27-22, DS1065-01-1x22) 22
47443 2206SA-23G-46 (PBS1.27-23, DS1065-01-1x23) 23
47444 2206SA-24G-46 (PBS1.27-24, DS1065-01-1x24) 24
47445 2206SA-25G-46 (PBS1.27-25, DS1065-01-1x25) 25

Код
товара
Марка количество
контактов
47446 2206SA-26G-46 (PBS1.27-26, DS1065-01-1x26) 26
47447 2206SA-27G-46 (PBS1.27-27, DS1065-01-1x27) 27
47448 2206SA-28G-46 (PBS1.27-28, DS1065-01-1x28) 28
47449 2206SA-29G-46 (PBS1.27-29, DS1065-01-1x29) 29
47450 2206SA-30G-46 (PBS1.27-30, DS1065-01-1x30) 30
47451 2206SA-31G-46 (PBS1.27-31, DS1065-01-1x31) 31
47452 2206SA-32G-46 (PBS1.27-32, DS1065-01-1x32) 32
47453 2206SA-33G-46 (PBS1.27-33, DS1065-01-1x33) 33
47454 2206SA-34G-46 (PBS1.27-34, DS1065-01-1x34) 34
47455 2206SA-35G-46 (PBS1.27-35, DS1065-01-1x35) 35
47456 2206SA-36G-46 (PBS1.27-36, DS1065-01-1x36) 36
47457 2206SA-37G-46 (PBS1.27-37, DS1065-01-1x37) 37
47458 2206SA-38G-46 (PBS1.27-38, DS1065-01-1x38) 38
47459 2206SA-39G-46 (PBS1.27-39, DS1065-01-1x39) 39
47460 2206SA-40G-46 (PBS1.27-40, DS1065-01-1x40) 40
83454 2206SA-41G-46 (PBS1.27-41, DS1065-01-1x41) 41
83455 2206SA-42G-46 (PBS1.27-42, DS1065-01-1x42) 42
83456 2206SA-43G-46 (PBS1.27-43, DS1065-01-1x43) 43
83457 2206SA-44G-46 (PBS1.27-44, DS1065-01-1x44) 44
83458 2206SA-45G-46 (PBS1.27-45, DS1065-01-1x45) 45
83459 2206SA-46G-46 (PBS1.27-46, DS1065-01-1x46) 46
83460 2206SA-47G-46 (PBS1.27-47, DS1065-01-1x47) 47
83461 2206SA-48G-46 (PBS1.27-48, DS1065-01-1x48) 48
83462 2206SA-49G-46 (PBS1.27-49, DS1065-01-1x49) 49
83463 2206SA-50G-46 (PBS1.27-50, DS1065-01-1x50) 50

2206SA-XXG-46 (PBS1.27-XX) серия, гнезда прямые однорядные на плату для монтажа в отверстия, шаг 1,27 мм, Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > шаг 1,27 мм

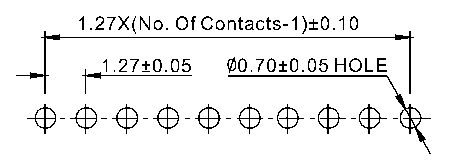

Макет печатной платы
