Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0 мм

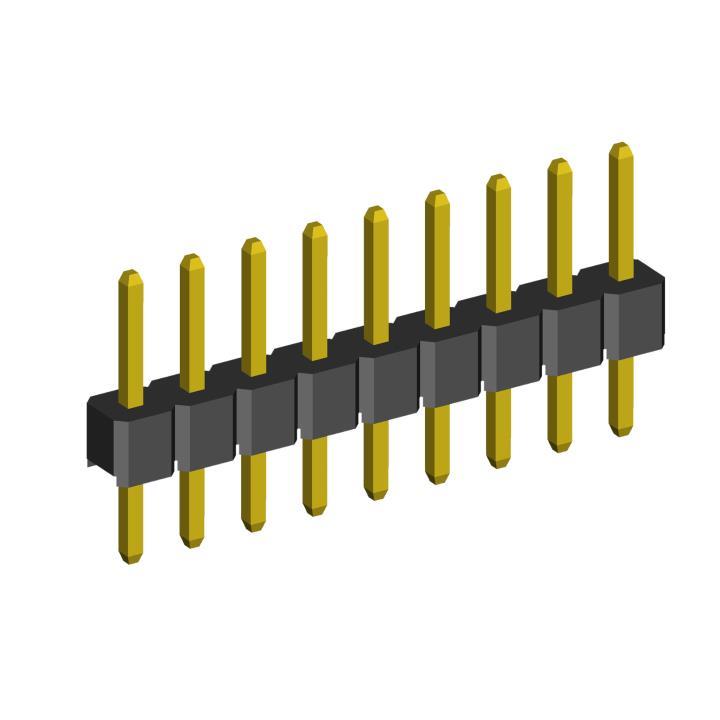

2210S-XXG-XXXX (PLS2-XX) серия

вилки штыревые открытые прямые однорядные на плату для монтажа в отверстия, шаг 2,0 мм

2210S-XXG-XXXX (PLS2-XX) серия, вилки штыревые открытые прямые однорядные на плату для монтажа в отверстия, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

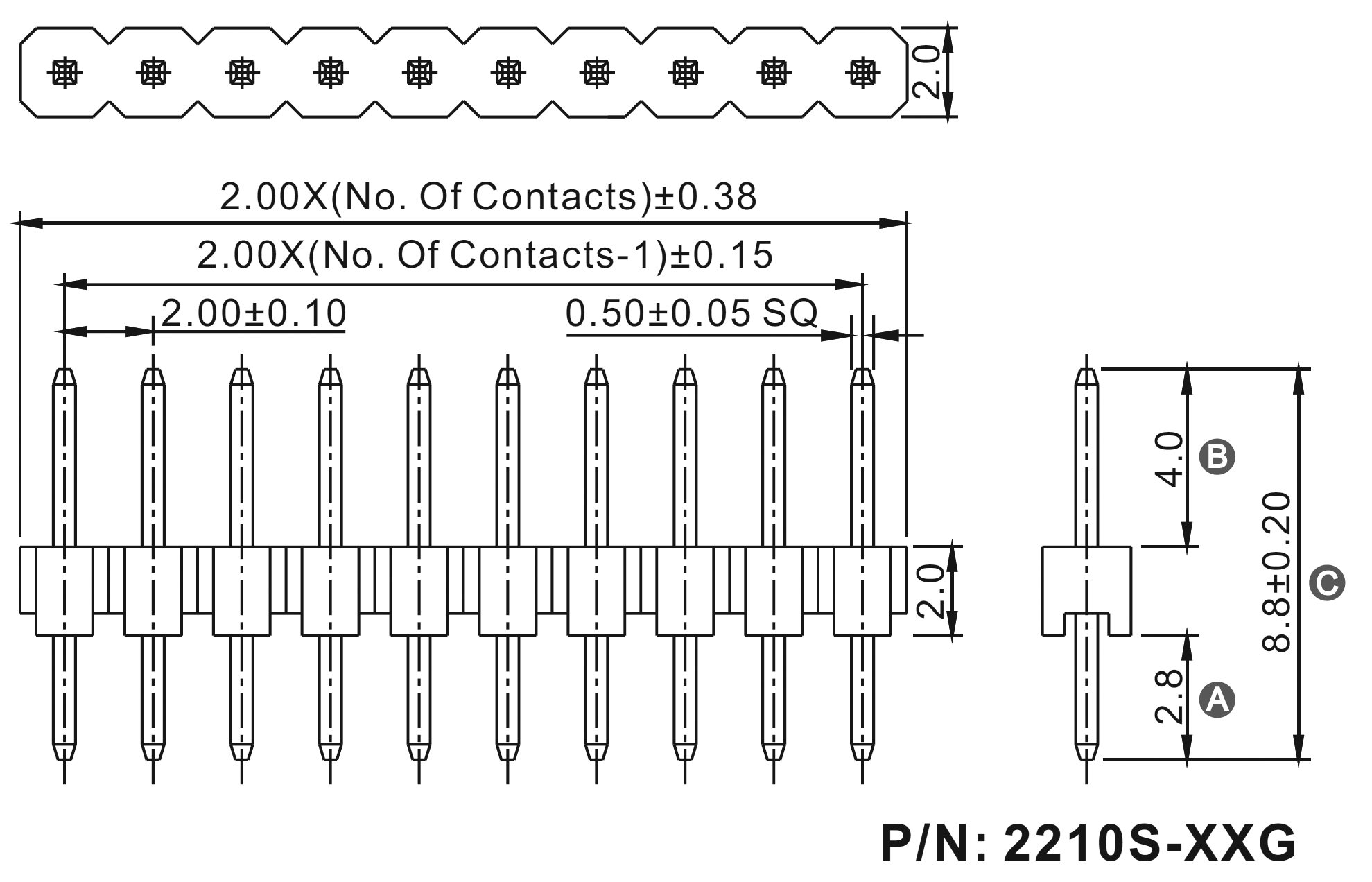

Чертеж
2210S-XXG-XXXX (PLS2-XX) серия, вилки штыревые открытые прямые однорядные на плату для монтажа в отверстия, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

2210 S - 02 G - 0880
1 2   3 4   5

1) серия:
     2210
2) изолятор:
     S: прямой
3) количество контактов (2...40):
     02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 03...09)
     03: 3 контакта
     xx: ...
     40: 40 контактов
4) покрытие:
     G: золочение
     CG: частичное золочение
     T: лужение
5) размер C в сотых долях мм (стандарт 0880 = 8,8 мм):
     XXXX

Вилки штыревые открытые прямые однорядные на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 1x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.

Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C

Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение

Макет печатной платы


Код
товара
Марка количество
контактов
55780 2210S-02G (PLS2-2) 2
46577 2210S-03G (PLS2-3) 3
46575 2210S-04G (PLS2-4) 4
46568 2210S-05G (PLS2-5) 5
23158 2210S-06G (PLS2-6) 6
46566 2210S-07G (PLS2-7) 7
46334 2210S-08G (PLS2-8) 8
46553 2210S-09G (PLS2-9) 9
46552 2210S-10G (PLS2-10) 10
46310 2210S-11G (PLS2-11) 11
46468 2210S-12G (PLS2-12) 12
46466 2210S-13G (PLS2-13) 13
46456 2210S-14G (PLS2-14) 14
46455 2210S-15G (PLS2-15) 15
46349 2210S-16G (PLS2-16) 16
69048 2210S-17G (PLS2-17) 17
46454 2210S-18G (PLS2-18) 18
69049 2210S-19G (PLS2-19) 19
46453 2210S-20G (PLS2-20) 20
69050 2210S-21G (PLS2-21) 21

Код
товара
Марка количество
контактов
46341 2210S-22G (PLS2-22) 22
69051 2210S-23G (PLS2-23) 23
46401 2210S-24G (PLS2-24) 24
69052 2210S-25G (PLS2-25) 25
46397 2210S-26G (PLS2-26) 26
69053 2210S-27G (PLS2-27) 27
46393 2210S-28G (PLS2-28) 28
69054 2210S-29G (PLS2-29) 29
46389 2210S-30G (PLS2-30) 30
69055 2210S-31G (PLS2-31) 31
46385 2210S-32G (PLS2-32) 32
69056 2210S-33G (PLS2-33) 33
46381 2210S-34G (PLS2-34) 34
69057 2210S-35G (PLS2-35) 35
46377 2210S-36G (PLS2-36) 36
69058 2210S-37G (PLS2-37) 37
69059 2210S-38G (PLS2-38) 38
69060 2210S-39G (PLS2-39) 39
35058 2210S-40G (PLS2-40) 40
125295 2210S-40G2 (PLS2-40) 40

2210S-XXG-XXXX (PLS2-XX) серия, вилки штыревые открытые прямые однорядные на плату для монтажа в отверстия, шаг 2,0 мм, Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них > шаг 2,0 мм

Макет печатной платы
