2203PDI-XXG-H15-2660 серия |
вилки штыревые открытые прямые трехрядные с двойным изолятором на плату для монтажа в отверстия, шаг 2,0x2,0 мм
|

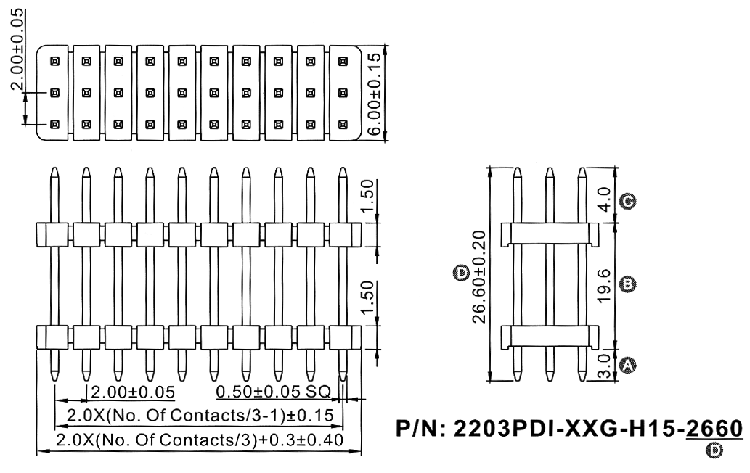

Чертеж
|
| 2203 |
PDI |
- |
006 |
G |
- |
H15 |
- |
2200 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2203
2) изолятор:
PDI: прямой с двойным изолятором
3) количество контактов (6...120):
006: 6 контактов
009: 9 контактов
xxx: ...
120: 120 контактов
4) покрытие:
G: золочение
T: лужение
5) высота изолятора в десятых долях мм:
H15: 1,5 мм
6) размер D в сотых долях мм:
2200: 22,0 мм
2660: 26,6 мм
|
|
Вилки штыревые открытые прямые трехрядные с двойным изолятором на плату для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 3x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 3, 6, 9... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 81893 |
2203PDI-006G-H15-2660 |
8 |
| 81894 |
2203PDI-009G-H15-2660 |
12 |
| 81895 |
2203PDI-012G-H15-2660 |
16 |
| 81896 |
2203PDI-015G-H15-2660 |
20 |
| 81897 |
2203PDI-018G-H15-2660 |
24 |
| 81898 |
2203PDI-021G-H15-2660 |
28 |
| 81899 |
2203PDI-024G-H15-2660 |
32 |
| 81900 |
2203PDI-027G-H15-2660 |
36 |
| 81901 |
2203PDI-030G-H15-2660 |
40 |
| 81902 |
2203PDI-033G-H15-2660 |
44 |
| 81903 |
2203PDI-036G-H15-2660 |
48 |
| 81904 |
2203PDI-039G-H15-2660 |
52 |
| 81905 |
2203PDI-042G-H15-2660 |
56 |
| 81906 |
2203PDI-045G-H15-2660 |
60 |
| 81907 |
2203PDI-048G-H15-2660 |
64 |
| 81908 |
2203PDI-051G-H15-2660 |
68 |
| 81909 |
2203PDI-054G-H15-2660 |
72 |
| 81910 |
2203PDI-057G-H15-2660 |
76 |
| 81911 |
2203PDI-060G-H15-2660 |
80 |
| 81912 |
2203PDI-063G-H15-2660 |
84 |
|
|
| 81913 |
2203PDI-066G-H15-2660 |
88 |
| 81914 |
2203PDI-069G-H15-2660 |
92 |
| 81915 |
2203PDI-072G-H15-2660 |
96 |
| 81916 |
2203PDI-075G-H15-2660 |
100 |
| 81917 |
2203PDI-078G-H15-2660 |
104 |
| 81918 |
2203PDI-081G-H15-2660 |
108 |
| 81919 |
2203PDI-084G-H15-2660 |
112 |
| 81920 |
2203PDI-087G-H15-2660 |
116 |
| 81921 |
2203PDI-090G-H15-2660 |
120 |
| 81922 |
2203PDI-093G-H15-2660 |
124 |
| 81923 |
2203PDI-096G-H15-2660 |
128 |
| 81924 |
2203PDI-099G-H15-2660 |
132 |
| 81925 |
2203PDI-102G-H15-2660 |
136 |
| 81926 |
2203PDI-105G-H15-2660 |
140 |
| 81927 |
2203PDI-108G-H15-2660 |
144 |
| 81928 |
2203PDI-111G-H15-2660 |
148 |
| 81929 |
2203PDI-114G-H15-2660 |
152 |
| 81930 |
2203PDI-117G-H15-2660 |
156 |
| 81931 |
2203PDI-120G-H15-2660 |
160 |
|
Макет печатной платы
|
|
|
|
|
