| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм |
2203R-XXXG-XXXX серия |
вилки штыревые открытые угловые трехрядные на плату с увеличенным изолятором для монтажа в отверстия, шаг 2,0x2,0 мм
|

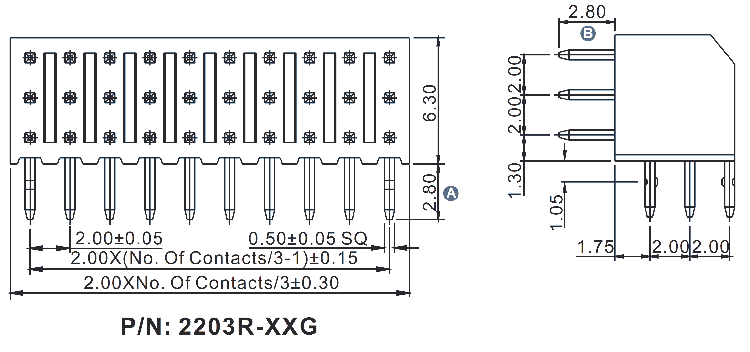

Чертеж
|
| 2203 |
R |
- |
006 |
G |
- |
2828 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия:
2203
2) изолятор:
R: угловой
3) количество контактов (6...120):
006: 6 контактов
009: 9 контактов
xxx: ...
120: 120 контактов
4) покрытие:
G: золочение
T: лужение
5) размеры A и B в десятых долях мм :
2828: A: 2,8 мм, B=2,8 мм
|
|
Вилки штыревые открытые угловые трехрядные на плату с увеличенным изолятором для монтажа в отверстия данной серии изготавливаются на фабрике в виде линеек 3x40 контактов. Затем они могут быть разрезаны на фабрике на специальном приспособлении по требованию заказчика на любое четное количество контактов: 3, 6, 9... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
|
|
|
| 81952 |
2203R-066G-2828 |
66 |
| 81953 |
2203R-069G-2828 |
69 |
| 81954 |
2203R-072G-2828 |
72 |
| 81955 |
2203R-075G-2828 |
75 |
| 81956 |
2203R-078G-2828 |
78 |
| 81957 |
2203R-081G-2828 |
81 |
| 81958 |
2203R-084G-2828 |
84 |
| 81959 |
2203R-087G-2828 |
87 |
| 81960 |
2203R-090G-2828 |
90 |
| 81961 |
2203R-093G-2828 |
93 |
| 81962 |
2203R-096G-2828 |
96 |
| 81963 |
2203R-099G-2828 |
99 |
| 81964 |
2203R-102G-2828 |
102 |
| 81965 |
2203R-105G-2828 |
105 |
| 81966 |
2203R-108G-2828 |
108 |
| 81967 |
2203R-111G-2828 |
111 |
| 81968 |
2203R-114G-2828 |
114 |
| 81969 |
2203R-117G-2828 |
117 |
| 81970 |
2203R-120G-2828 |
120 |
|
Макет печатной платы
|
|
|
|
|
