| Разъемы >> Соединители штыревые открытые плата/плата (межплатные штыревые линейки) и гнезда для них >> шаг 2,0x2,0 мм |

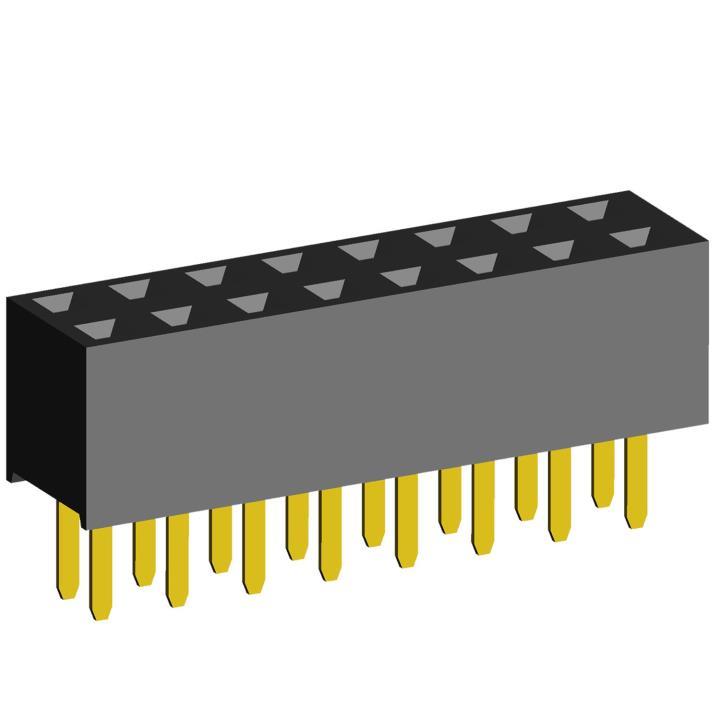

2207S-XXG (PBD2-XX) серия |
розетки прямые двухрядные на плату для монтажа в отверстия, шаг 2,0x2,0 мм
|

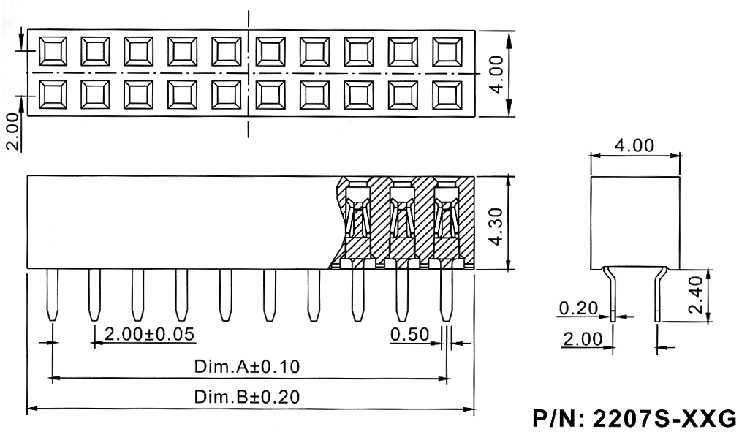

Чертеж
|
|
|
|
1) серия:
2207
2) изолятор:
S: прямой
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
|
|
Розетки данной серии изготавливаются на фабрике методом литья.
В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. |
Электрические характеристики:
Максимальный ток: 2 A AC/DC
Максимальное напряжение: 250 V AC/DC
Сопротивление контактов: 20 мОм (макс.)
Сопротивление изоляции: 1000 МОм (мин)
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°C
Материал изолятора: высокотемпературный пластик (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Макет печатной платы
 |
| 46608 |
2207S-04G (2x2)(PBD2-4) |
4 |
| 46606 |
2207S-06G (2x3)(PBD2-6) |
6 |
| 46855 |
2207S-08G (2x4)(PBD2-8) |
8 |
| 50824 |
2207S-10G (2x5)(PBD2-10) |
10 |
| 51865 |
2207S-12G (2x6)(PBD2-12) |
12 |
| 60253 |
2207S-14G (2x7)(PBD2-14) |
14 |
| 50825 |
2207S-16G (2x8)(PBD2-16) |
16 |
| 60255 |
2207S-18G (2x9)(PBD2-18) |
18 |
| 52012 |
2207S-20G (2x10)(PBD2-20) |
20 |
| 51864 |
2207S-22G (2x11)(PBD2-22) |
22 |
| 48660 |
2207S-24G (2x12)(PBD2-24) |
24 |
| 51403 |
2207S-26G (2x13)(PBD2-26) |
26 |
| 52013 |
2207S-28G (2x14)(PBD2-28) |
28 |
| 60256 |
2207S-30G (2x15)(PBD2-30) |
30 |
| 60257 |
2207S-32G (2x16)(PBD2-32) |
32 |
| 50790 |
2207S-34G (2x17)(PBD2-34) |
34 |
| 46853 |
2207S-36G (2x18)(PBD2-36) |
36 |
| 46843 |
2207S-38G (2x19)(PBD2-38) |
38 |
| 52014 |
2207S-40G (2x20)(PBD2-40) |
40 |
| 46841 |
2207S-42G (2x21)(PBD2-42) |
42 |
|
|
| 46342 |
2207S-44G (2x22)(PBD2-44) |
44 |
| 46732 |
2207S-46G (2x23)(PBD2-46) |
46 |
| 40000 |
2207S-48G (2x24)(PBD2-48) |
48 |
| 46730 |
2207S-50G (2x25)(PBD2-50) |
50 |
| 46722 |
2207S-52G (2x26)(PBD2-52) |
52 |
| 46720 |
2207S-54G (2x27)(PBD2-54) |
54 |
| 52015 |
2207S-56G (2x28)(PBD2-56) |
56 |
| 46642 |
2207S-58G (2x29)(PBD2-58) |
58 |
| 46640 |
2207S-60G (2x30)(PBD2-60) |
60 |
| 46326 |
2207S-62G (2x31)(PBD2-62) |
62 |
| 46634 |
2207S-64G (2x32)(PBD2-64) |
64 |
| 46633 |
2207S-66G (2x33)(PBD2-66) |
66 |
| 46594 |
2207S-68G (2x34)(PBD2-68) |
68 |
| 46592 |
2207S-70G (2x35)(PBD2-70) |
70 |
| 46318 |
2207S-72G (2x36)(PBD2-72) |
72 |
| 46588 |
2207S-74G (2x37)(PBD2-74) |
74 |
| 46586 |
2207S-76G (2x38)(PBD2-76) |
76 |
| 46581 |
2207S-78G (2x39)(PBD2-78) |
78 |
| 35443 |
2207S-80G (2x40)(PBD2-80) |
80 |
|
Макет печатной платы
|
|
|
|
|
